4. Übersicht

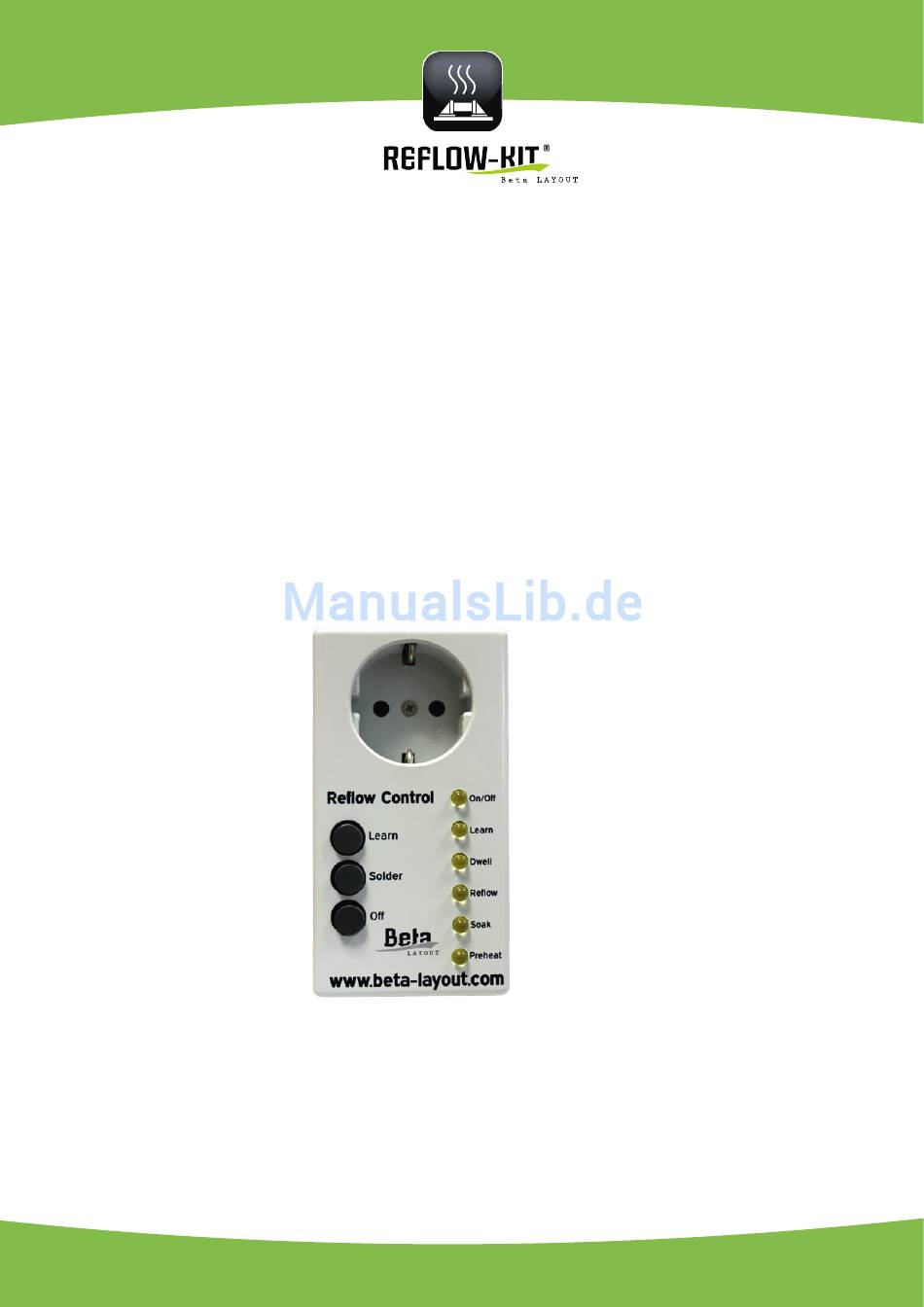

Der Reflow Controller befindet sich in einem Kunststoffgehäuse mit Steckverbindungen
für Strom, Meßfühler, PC und den zu steuernden Ofen. Er hat 3 Bedientasten, 6 LED's zur
Status-und Fehleranzeige und einen akustischen Alarmgeber.

5. Technische Daten

Betriebsspannung:
Maximal Anschlussleistung: 1500 W
PC-Verbindung:
6. Bedien-und Anzeigeelemente
Aus (Off)
Löten (Solder) Es wird ein automatischer Lötzyklus gestartet.
Lernen (Learn) Es wird ein automatischer Abgleich und Lernlauf
• LED „On/Off"
eingeschaltet:
Ein an den Controller angeschlossener Ofen wird mit Strom versorgt
230V~/50Hz
RS232 (über 1:1 Verlängerung)
Pin 2 = TxD, Pin 3 = RxD, Pin 5 = GND
9600 Baud, 8 Bit, No Parity, 1 Stopbit, kein Handshake
Optional ist ein USB-Umsetzer (RK-10185) erhältlich.
Controller abschalten. Lötofen wird abgeschaltet,
laufende Programme werden unterbrochen.
gestartet. Der Controller lernt die Charakteristik
des verwendeten Ofens.
