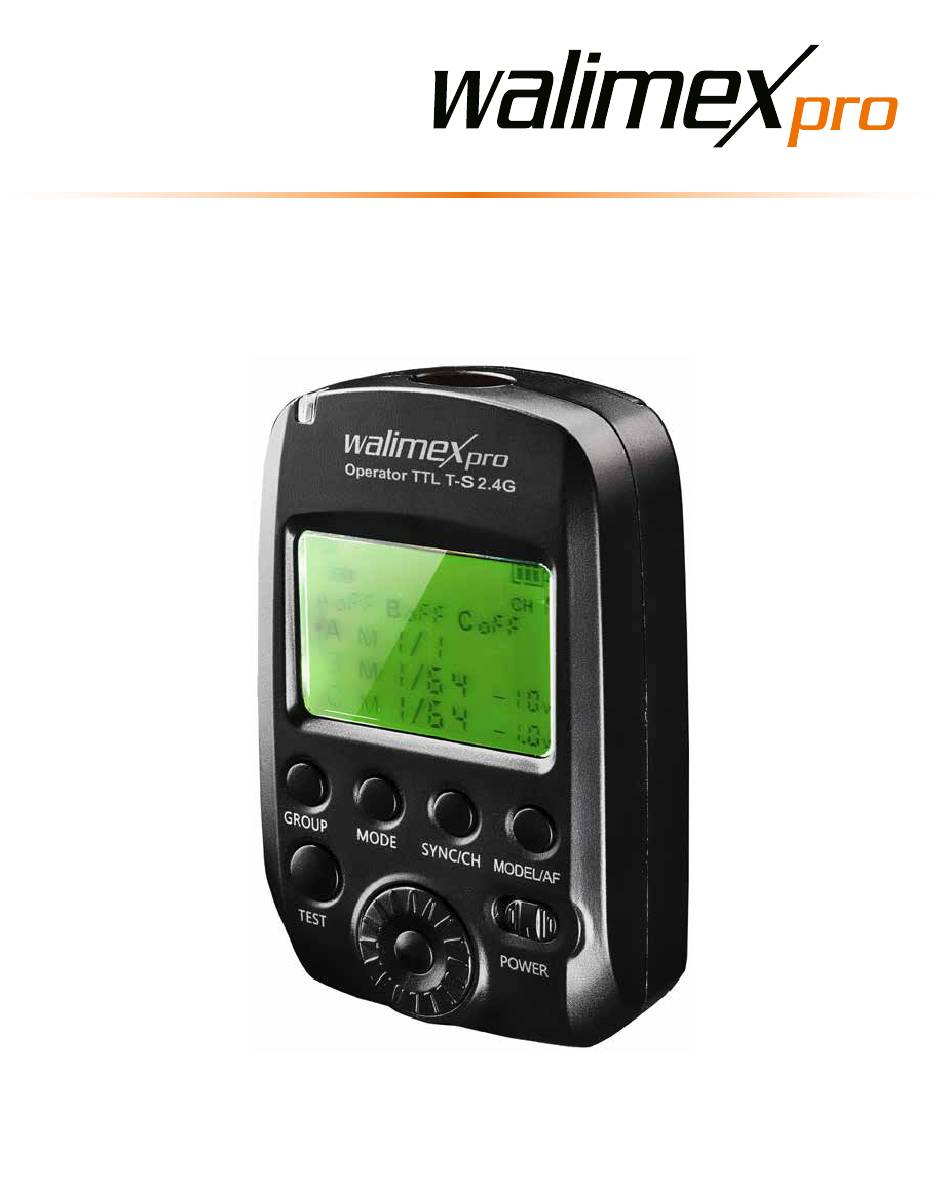

- Seite 1 Funkfernsteuerung Operator TTL T-S 2,4 GHz Gebrauchsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Hinweise zum Verständnis dieser Gebrauchsanleitung ....4 1.1 Kennzeichen und Symbole am Gerät .......... 4 1.2 Kennzeichnungen in dieser Gebrauchsanleitung ......4 2. Wichtige Sicherheitshinweise ............5 3. Gerät auspacken und prüfen ............6 4. Komponenten und Bedienelemente ..........7 4.1 Komponenten des Gerätes ............ - Seite 3 Wir freuen uns, dass Sie sich für ein Walimex pro-Produkt von Walser entschieden haben. Der Funksender Walimex pro Operator TTL T-S (für Sony) ist für den Einsatz mit dem TTL-System von Sony ausgelegt. Mit Hilfe des an einer Kamera montierten Senders kann der Walimex pro Studio-Akkublitz Mover 400 TTL angesteuert werden.
-
Seite 4: Hinweise Zum Verständnis Dieser Gebrauchsanleitung
1. Hinweise zum Verständnis dieser Gebrauchsanleitung 1.1 Kennzeichen und Symbole am Gerät Dieses Zeichen bedeutet, dass Ihr Gerät die Sicherheits- anforderungen aller geltenden EU-Richtlinien erfüllt. Umweltschonende Entsorgung Elektrische und elektronische Geräte sowie Batterien oder Akkus dürfen nicht mit dem allgemeinen Hausmüll zusam- men entsorgt werden. -
Seite 5: Wichtige Sicherheitshinweise
2. Wichtige Sicherheitshinweise WARNUNG Gefahr von Stromschlag, Brandbildung durch Kurzschluss Durch defekte Kabel und Feuchtigkeit oder Nässe kann es zum Kurzschluss kommen. Bei einem Kurzschluss kann es passieren, dass sich die Leiter erwärmen und dadurch ihre Isolierung teilweise oder vollständig schmilzt. Dadurch kann es zu Brandbildung kommen. ■... -
Seite 6: Gerät Auspacken Und Prüfen
3. Gerät auspacken und prüfen 1. Nehmen Sie alle Teile vorsichtig aus der Verpackung. 2. Prüfen Sie, ob alle Teile vorhanden sind: • Walimex pro Operator TTL T-S (Batterien nicht enthalten) 3. Prüfen Sie, ob die Teile beschädigt sind HINWEIS Falls die Lieferung unvollständig ist oder Teile beschädigt sind, wenden... -
Seite 7: Komponenten Und Bedienelemente
4. Komponenten und Bedienelemente 4.1 Komponenten des Gerätes Operator TTL T-S 1 EIN/AUS-Schalter 8 Taste OK: Speichern von Parametern 2 TEST-Blitz-Taste 9 Bestätigungslampe 3 Auswählen der Gruppe Funkübertragung 4 Auswählen des Modus 10 LCD-Display 5 Auswählen des Synchroni- 11 AF-Fokussierungslichtstrahl sationsmodus / Kanals (nicht für alle Sony Kameras... -
Seite 8: Lcd-Display
4.2 LCD-Display GR: Blitzgruppe Gr: Blitzgruppe Aktuell gewählter Kanal Leistung für die einzelnen Einstelllampen Aktuell gewählte Wert für die Blitz- Gruppe Belichtungskorrektur Gruppe Manuelle Einstellung der Leistung Blitzmodus HINWEIS 1. Auf dem LCD-Display werden nur die Einstellungen der aktuell aktiven Anwendung angezeigt. 2. -
Seite 9: Funktionstasten Im Überblick
4.3 Funktionstasten im Überblick Taste Verwendung Funktion Auswählen der Gruppe (wird in der Reihen- GROUP Kurzer Tastendruck folge A/B/C angezeigt) Langer Tastendruck <Gr>/<Multi> (3 s) Blitzmodus für die einzelnen Gruppen nacheinander auswählen 1. M 1/X: Ausgangsleistung für HSS-Blitz Kurzer Tastendruck festlegen MODE (im Modus <Gr>) -
Seite 10: Vorbereitung Des Gerätes Für Die Benutzung
5. Vorbereitung des Gerätes für die Benutzung 5.1 Einlegen der Batterien Schieben Sie den Deckel des Batterie- fachs nach hinten und öffnen Sie das Batteriefach. Legen Sie zwei AA-Batterien (nicht im Lieferumfang enthalten) oder zwei wie deraufladbare 1,2-V-Batterien ein (nicht im Lieferumfang enthalten). Beachten Sie dabei die Markierungen +/- im Batteriefach für die richtige Ausrichtung der Batterien. -
Seite 11: Verwendung Des Funksenders
Drahtlos steuerbare Studioblitzgeräte: Walimex pro Mover 400 TTL, Serie VC Excellence, Serie VC Excellence Plus, Serie VE Excellence, Serie Newcomer: • Befestigen Sie den Sender Operator TTL T-S von Walimex pro bei ausgeschalteter Kamera am Blitzschuh der Kamera, schalten Sie an- schließend Kamera und Sender ein. -
Seite 12: Benutzung Des Geräts
6. Benutzung des Geräts 6.1 Ein-/Ausschalten des Geräts Stellen Sie den EIN/AUS-Schalter nach rechts. Das Gerät ist nun einge- schaltet und das LCD-Display leuchtet. HINWEIS Wenn das Gerät für einen längeren Zeitraum nicht benutzt wird, schalten Sie es aus, um die Batterien zu schonen. 6.2 Beleuchtung des LCD-Displays Die Hintergrundbeleuchtung des LCD-Displays leuchtet, sobald die Taste gedrückt oder das Einstellrad verstellt wird. -
Seite 13: Einstellen Von Kanal, Id Und Gruppe
6.5 Einstellen von Kanal, ID und Gruppe Der Sender Walimex pro Operator TTL T-S verfügt über 8 Kanäle und 30 Funk-IDs. Unter Verwendung des gleichen Kanals können Sie mit dem Walimex pro Operator TTL T-S Blitze gleichzeitig und unabhängig voneinander in drei verschiedenen Gruppen ansteuern. In jeder Gruppe Set Channel 、ID and Group... -
Seite 14: Einstellen Der Betriebsmodi
Walimex pro-Serien VC Excellence, VC Excellence Plus, VE Excellence und Newcomer ist ein Funkempfänger eingebaut. Diese Geräte sind mit dem Sender Walimex pro Operator TTL T-S kompatibel. Gruppe, Kanal und ID des Blitzgerätes müssen mit denen am Sender übereinstimmen. - Seite 15 Sie die Ausgangsleistung mit Hilfe des Einstellrades festlegen. Die Ausgangsleistung wird nicht am Operator angezeigt. Dieser Modus steht nur bei Studioblitzgeräten folgender Walimex pro Serien zur Verfügung: VC Excellence, VC Excellence Plus, VE Excellence und Newcomer. 4. Im Modus <OFF> wird auf dem Display kein Symbol angezeigt.
-
Seite 16: Modus : Stroboskop-Funktion
Verschlusszeit an der Kamera auf 1/250s oder langsamer stellen. HINWEIS Unterschiedliche Serien von Sony-Kameras haben unterschiedliche Verschlusszeitwerte. Der Walimex pro Operator TTL T-S erkennt den Verschlusszeitwert für die Verschlusszeit automatisch anhand der eigenen Einstellungen der Kamera. Der Cutoff-Wert von Sony A72 ist beispielsweise 1/250. -
Seite 17: Aktivieren Der Einstelllampe
Einstellen der Leistung für die gewählte Gruppe: Drücken Sie kurz die Taste [MODE]; das Dreieck zeigt auf <M 1/x>. Sie können eine Leistung zwischen 1/4 und 1/128 wählen. Stellen Sie die gewünschte Leistung mit Hilfe des Einstellrades ein. Blitzleistung Einstellen der Blitzfrequenz für die gewählte Gruppe: Drücken Sie kurz die Taste [MODE];... -
Seite 18: Blitzlicht-Test
Speichern Sie Ihre Auswahl mit der Taste [OK]. HINWEIS Die Funktion zur Fernsteuerung der Einstelllampe steht nur bei bestimmten Blitzgerätemodellen von Walimex pro zur Verfügung. Bei Blitzgeräten anderer Marken ist sie nicht verfügbar. 6.10 Blitzlicht-Test Drücken Sie die Taste [TEST]; die Kontrolllampe für die Funkübertragung leuchtet nun rot. -
Seite 19: Fehlerbehebung
7. Fehlerbehebung Problem Mögliche Ursache Fehlerbehebung Studioblitzgerät aus- Schalten Sie das Studioblitz- geschaltet gerät ein An Sender und Empfän- Nehmen Sie identische Einstel- ger sind unterschiedliche lungen für Kanal/Gruppe an Der Funksender Kanäle/Gruppen/IDs beiden Geräten vor; siehe dazu funktioniert nicht eingestellt die Anweisungen zum Einstel- len von Kanal, ID und Gruppe... -
Seite 20: Technische Daten
9. Technische Daten Modell Walimex pro Operator TTL T-S Kompatibel mit Kamera A6000, A6300, A7R, A7, A7II, A7RII, A7RIII, A7III, A58, A77II, A99,A7SII, A6500, A7S, A9 AF-Fokussierungslicht strahl Sony A58, A99, A77II kompatibel mit Belichtungssteuerung automatischer Blitz (TTL), manuell, Stroboskop-Funktion... - Seite 21 Walser GmbH Königsbenden 28 52249 Eschweiler Germany service@fotowalser.de www.fotowalser.com Made in China...
