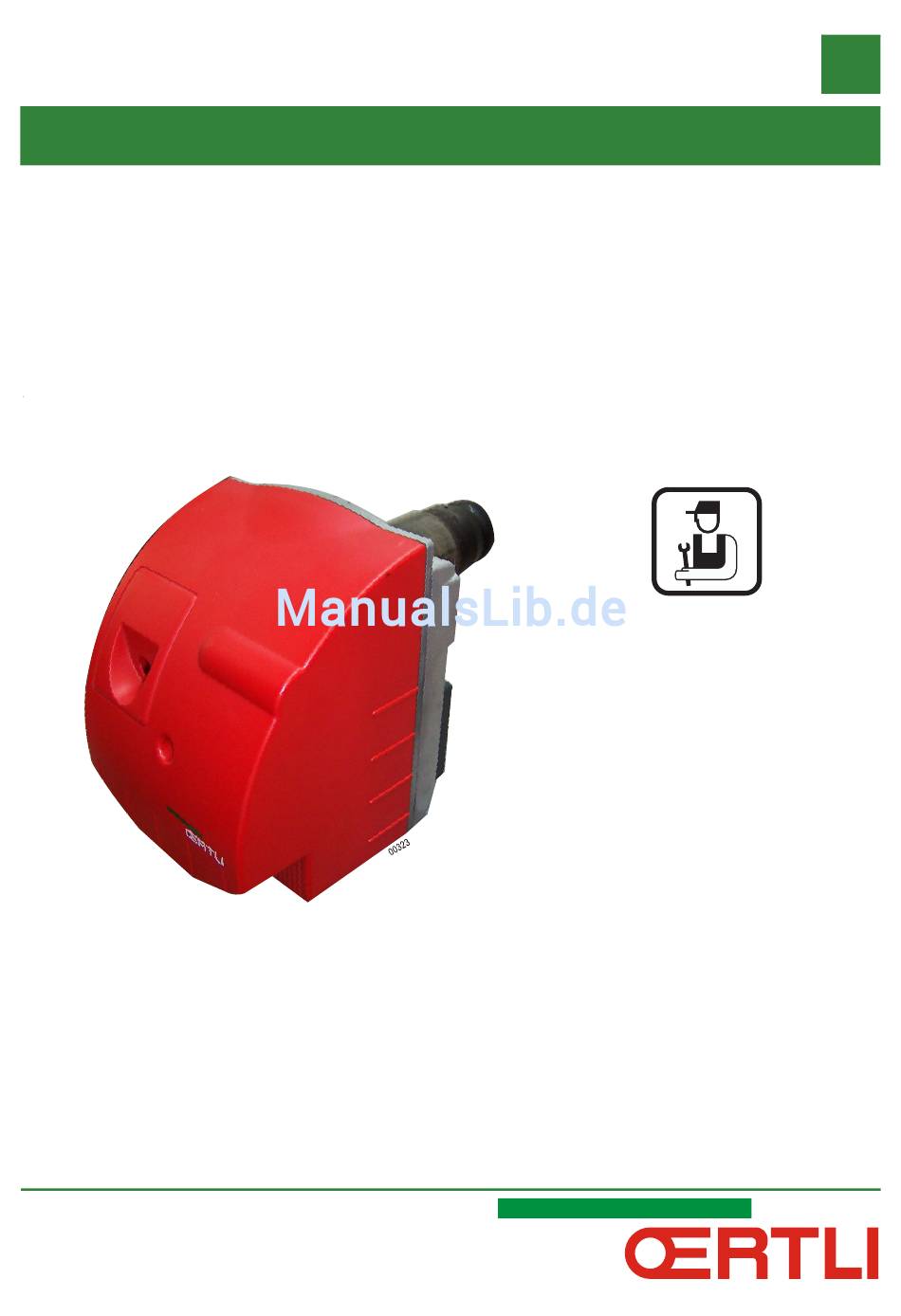

- Seite 1 Deutsch Elios Ölbrenner OES 150 LE Installations-Anleitung 300014560-001- L...
- Seite 2 CE Konformitätserklärung K.E. 08/01/2004 - BE Konformitätserklärung Hersteller OERTLI THERMIQUE SAS 2, avenue Josué Heilmann Z.I. de Vieux-Thann - B.P. 50018 F - 68801 Thann Cédex +33 3 89 37 00 84 +33 3 89 37 32 74 Vertrieben von Siehe Ende der Anleitung Hiermit bescheinigen wir, dass die nachstehend angegebene Geräteserie mit dem in der CE-Konformitätserklärung...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtige Informationen............................4 Beschreibung des Brenners..........................5 1 Kurzbezeichnung....................................5 2 Abmessungen ......................................5 3 Technische Eigenschaften ..................................6 4 Wichtigste Komponenten ..................................8 Steuergerät TF 874/BB-LE / BB-LEV ........................11 Installation................................12 1 Montage des Schiebeflansches (ausgenommen OES 150 LEV-F) .....................12 2 Positionierung des Brenners (ausgenommen OES 150 LEV-F) ......................12 3 Serviceposition .....................................13 4 Wahl der Düse......................................13 5 Montage der Heizöldüse ..................................13... -
Seite 4: Wichtige Informationen
Wichtige Informationen Sicherheitsmassnahmen • Die Installation muss nach den geltenden Gesetzen durchgeführt werden. • In jedem Fall müssen die geltenden Sicherheitsvorschriften und Unfallverhütungsmassnahmen eingehalten werden. • Die Montage, die Inbetriebnahme, die Bedienung und die Wartung (Überprüfung, Wiederinstandsetzung) des Brenners müssen von qualifiziertem, entsprechend ausgebildetem Personal durchgeführt werden. -
Seite 5: Beschreibung Des Brenners
Beschreibung des Brenners 1 Kurzbezeichnung Die Brenner der OES 150 LE Reihe sind kompakte Ölbrenner, die die Normen der Verbrennung mit Einstellung des Luftdurchflusses entsprechen: • Sie werden verkabelt geliefert. • Sie werden am Heizkessel durch einen Schiebeflansch befestigt (ausgenommen OES 150 LEV-F). •... -
Seite 6: Technische Eigenschaften
3 Technische Eigenschaften OCS 151 LEV/21 OCS 151 LEV/27 OCS 151 LE/27 Brenner OES 151 LEV OES 151 LE OPS 151 LEV/21 OPS 151 LEV/27 OPS 151 LE/27 Zulassungs-Nr. EN 267 5G952/05 5G952/05 5G952/05 5G953/05 5G953/05 Betrieb 1 Vorwärmstufe 1 Vorwärmstufe 1 Vorwärmstufe 1-stufig 1-stufig... -
Seite 7: Leistungskurven Gemäss Der Norm En 267
Leistungskurven gemäss der Norm EN 267 (mbar) Feuerraumgegendruck kg/St OES 151 LEV OES 151 LE OES 152 LE OES 153 LE (mbar) Feuerraumgegendruck OCS 151 LEV/21 OCS 151 LEV/27 OCS 151 LE/27 OCS 152 LE/33 OPS 152 LE/39 OPS 151 LEV/21 OPS 151 LEV/27 OPS 151 LE/27 OPS 152 LE/33... -
Seite 8: Wichtigste Komponenten
4 Wichtigste Komponenten Sockel - Steuergerät (Nur für Brenner ohne Haube) Steuergerät (Nur für Brenner mit Haube) Sockel Zündtransformator Komponenten-Brennerplatte OES 150 LEV Vorwärmer (Nur für + OES 150 LEV-F) Düsengestänge Zündelektroden Düse Flammkopf Flammrohr Kopfdruckmessanschluss Flammenüberwachungs-Zelle Flammen-Schauglas Stellschraube des Flammkopfs (ausgenommen OES 150 LEV-F) Luftklappeneinstellung Motor Ölpumpe... -
Seite 9: Technische Daten
Ölpumpe Die Pumpe ist eine selbstansauge rechtsdrehende Zahnradpumpe (von der Welle aus betrachtet): - Sie integriert einen Zufuhrfilter und einen Öldruckregler. - Sie ist für ein Zweirohrsystem eingestellt, kann jedoch in ein Einrohrsystem umgewandelt werden. Das Einrohrsystem ist gesetzlich geregelt. Siehe gültige Gesetzgebung. Ölpumpe bei der Inbetriebnahme sorgfältig entlüftet. - Seite 10 Sockel mit Kabeln + Steuergerät TF 874 Der Sockel ist eine Sicherheitsvorrichtung. Es ist untersagt ihn zu öffnen. Erdung der Komponentenplatte Anschluss an den Transformator Anschluss an die Flammen-Überwachungszelle Anschluss an den Öl-vorwärmer (Nur für OES 150 LEV + OES 150 LEV-F) Anschluss an den Motor Anschluss an das Magnetventil 7-polige Steckverbindung...
-
Seite 11: Steuergerät Tf 874/Bb-Le / Bb-Lev
Steuergerät TF 874/BB-LE / BB-LEV 1 Betriebszyklus Flammenüberwachung Zündung Brennermotor FT* Freigabe Ölvorwärmer Magnetventil OV* Ölvorwärmer Anzeige für externe Störung Vorheizzeit des Öl-Vorwärmers : 55 70 s Vorzündungs-und Vorlüftungs-Zeit : 12 s Sicherheits-Zeit : 10 s Nachzündungs-Zeit : 20 s * Nur für OES 150 LEV + OES 150 LEV-F Das Steuergerät darf nur auf dem Sockel angebracht oder vom Sockel getrennt werden, wenn der Hauptschalter der Heizanlage ausgeschaltet ist. -
Seite 12: Installation
Installation Empfehlungen für den elektrischen Anschluss Eine Trennschalt-Vorrichtung mit manueller Betätigung muss für die Isolation der Anlage bei Wartungs-, Reinigungs- und Reparaturarbeiten benutzt werden. Sie muss gleichzeitig alle nicht geerdeten Leitungen vom Stromnetz trennen. Dieser Trennschalter wird nicht mitgeliefert. Der Brenner wird für den Betrieb mit einphasiger Netzspannung von 230V - 50 Hz geliefert. Vor jeglichem Eingriff am Brenner muss dieser vom elektrischen Netz getrennt werden. -
Seite 13: Serviceposition
3 Serviceposition Den elektrischen Anschluss-Stecker ziehen. Um Maximum 2 Umdrehungen die Schrauben der 2 Riegel lösen. Den rechten Riegel nach unten und den linken Riegel nach oben verschieben. Die 4 Schnellverschlussschrauben lösen (Nur für OES 150 LEV-F). Die Brenner-Komponentenplatte aus dem Gehäuse nehmen. Die Bauteilträger-Platine auf die Bolzen des Brennergehäuses setzen. -
Seite 14: Die Position Des Brennerkopfes Und Der Zündelektroden Prüfen
6 Die Position des Brennerkopfes und der Zündelektroden prüfen Die in der oberen Zeichnung angegebenen Maße überprüfen. Um die Position der Zündelektroden zu ändern, diese anhand der Feststellschraube lösen. Das Mass anhand 1 Passringen von 1 mm Dicke und der Schraube anpassen (Wenn nötig). -
Seite 15: Öl-Und Elektrischer Anschlüsse
8 Öl-und elektrischer Anschlüsse Die Heizölschläuche an ihrer Reihenschelle befestigen. Ölschläuche des Brenners an der Ölversorgung anschließen. Das Kabel auf der Komponentenplatte positionieren und fest in die vorhandenen Nocken drücken (wie auf dem Schema angegeben). Den elektrischen Anschlussstecker anschließen. Ölfilter. Aus Sicherheitsmassnahmen, raten wir Ihnen die Ölversorgung erst bei der Inbetriebnahme anzuschließen. -
Seite 16: Einstellungen
1 Einstellungen Indikative Indikative Lage des Abstands Brenner- Düse Öldurchflus Distanzsche Öldruck Kopfdruck Einstellung Einstellung Kopfes Maß maß Brenner Leistung Danfoss Zahl (bar) (mbar) der Lage des (mm) (kW) (kg/St) (mm) Luftklappe Kopfes 0.40-60° S 18.5 0.50-60° S 0.50-60° S 0.50-60°... -
Seite 17: Einstellung Des Brenners
2 Einstellung des Brenners Das Mass zum Erreichen der gewünschten Leistung ändern (ausgenommen OES 150 LEV-F). Falls erforderlich durch lösen der Schraube ändern (Skala) (ausgenommen OES 150 LEV-F). Den Druckmessgerät an den Kopfdruckmessanschluss anschließen. Das Manometer an der Ölpumpe anbringen Das Vakuummeter an der Ölpumpe anbringen Starten des Brenners. -
Seite 18: Überprüfung Und Wartung
Überprüfung und Wartung Betriebskontrolle Bei der Inbetriebnahme oder nach einer Überprüfung des Brenners sind folgende Kontrollen durchzuführen: Die Flammenüberwachungszelle herausnehmen, abdecken und den Nach Ablauf der Sicherheitszeit muss das Steuergerät in Störung Brenner starten. gehen.Der Brenner schaltet sich aus. Der Brenner ist in Betrieb: Die Flammenüberwachungszelle Neues Anlaufen, nach Ablauf der Sicherheitszeit muss das Steuergerät auf herausnehmen und abdecken. -
Seite 19: Elektrischer Schaltplan
Elektrischer Schaltplan A1 Steuergerät STB Sicherheitstemperaturbegrenzer B1 Flammenüberwachung ST1 Thermostat Stufe 1 E1 Vorwärmer (Nur für OES 150 LEV + OES 150 LEV-F) T11 Zündtransformator H1 Störung Brenner 7-polige Steckverbindung M1 Belüftungsmotor Magnetventil P1 Betriebsstundenzähler Erdung gemäß geltenden Vorschriften OES 150 LE 05/2008 - 300014560-001- L... -
Seite 20: Betriebsstörungen
Betriebsstörungen Vor jedem Eingriff muss der Fachmann folgende Kontrollen durchführen: • Stehen der Heizkessel und der Brenner unter Spannung (Lichtanzeige an, Sicherheits-Thermostat eingeschaltet) ? • Ist die Ölversorgung gesichert ? • Weisen die Regelung oder der Heizkessel-Thermostat einen Wärmebedarf auf ? (einen Bedarf hervorrufen). •... -
Seite 21: Ersatzteile - Oes 150 Le - 300014560-002-L
Ersatzteile - OES 150 LE - 300014560-002-L Bei der Bestellung eines Ersatzteils die Artikelnummer der Kennziffer angeben. OES 150 LE 05/2008 - 300014560-001- L... - Seite 22 Artikel- Artikel- Bezeichnung Modelle Bezeichnung Modelle Motor-Kupplung 101663 Düse 0.40 - 60°S Danfoss 082519 Kondensator für "Rotomatika"- Motor 107151 Düse 0.50 - 60°S Danfoss 082521 OCS 152 LEV-F Düse 0.55 - 45°S Danfoss 100585 Motor 120 W 107363 OPS 152 LEV-F Düse 0.55 - 60°S Danfoss 085950 OES 153 LE...
- Seite 23 Artikel- Artikel- Bezeichnung Modelle Bezeichnung Modelle OPS 151 LEV/21 OES 150 LE 107123 OCS 151 LEV/21 OES 150 LEV Gehäuse OPS 151 LEV/27 107361 OES 150 LEV-F Steuergerät + Sockel mit OCS 151 LEV/27 200011221 OES 150 LE Vorwärmerkabel Black Box BB-LEV OPS 151 LEV-F Gehäuse P0 ohne Einsatz 108868...
- Seite 24 Alle technischen Daten im vorliegenden Dokument sowie die Zeichnungen und Schaltpläne verbleiben in unserem alleinigen Eigentum und dürfen ohne vorherige schriftliche Genehmigung nicht reproduziert werden. Änderungen vorbehalten. OERTLI THERMIQUE SAS 05/2008 Z.I. de Vieux-Thann - B.P. 50018 2, avenue Josué Heilmann...
