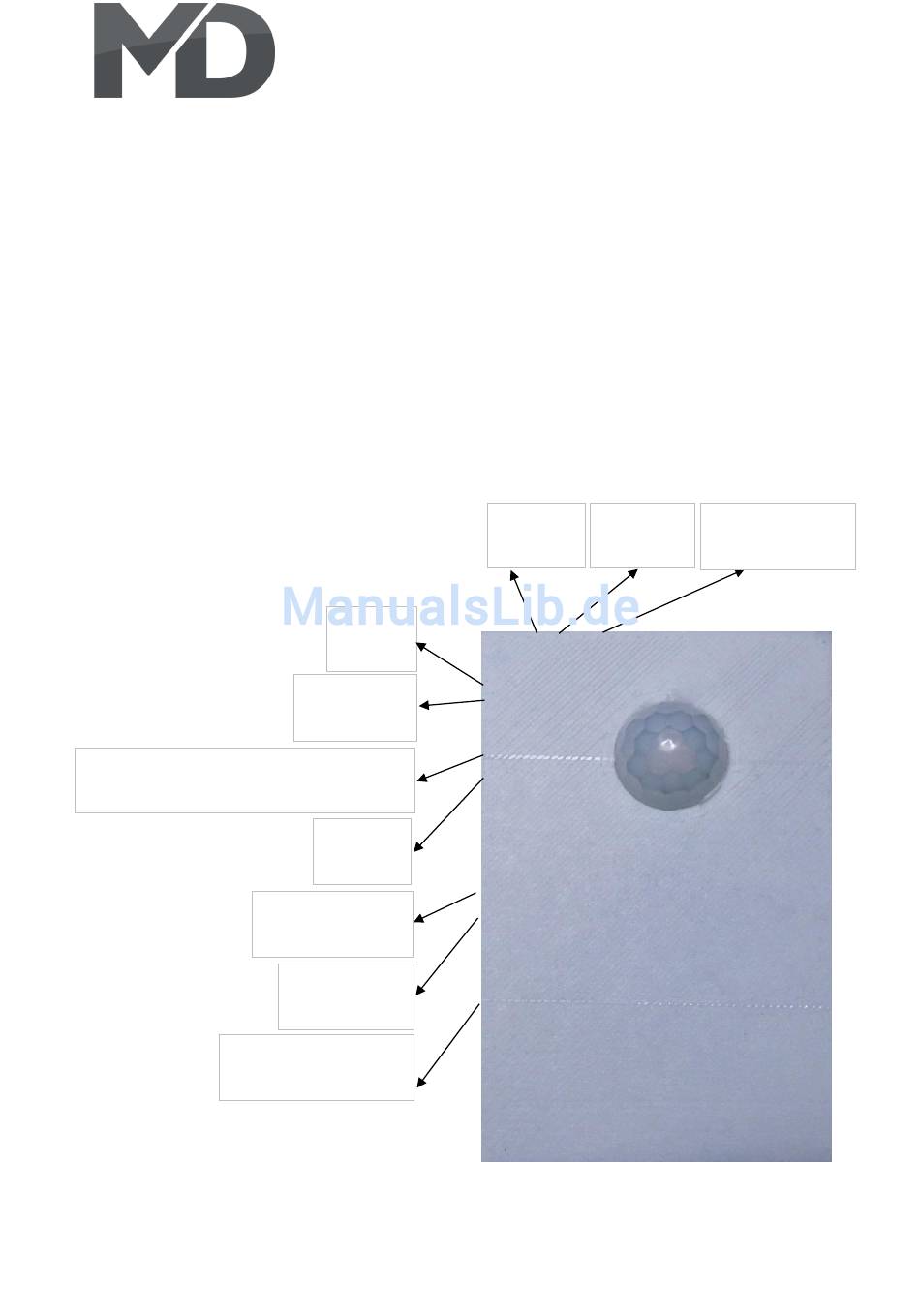

Anschlussbeschreibung „BOXED"
Das HouseBasic „BOXED" kann im Vergleich zu
den anderen HouseBasic-Versionen 2 Verbraucher
oder 1 Rolllade steuern. Es kann in einer normalen
Unterputzdose eingebaut werden (oder Aufputz).
Außerdem befinded sich mittig ein Touchsensor
mitdem Verbraucher auch auf Knopfdruck
schaltbar sind.
Rolllade hoch od. Verbraucher (Lampe o.ä.)
Blinds up or Device (lamp eg)
N (Neutralleiter 230V)
N (neutralpower 230V)
12
IN (LDR)
IN (LDR)
Masse (LDR)
Ground (LDR)
L1 (230V)
L1 (230V)
L1 (230V) optional
L1 (230V) optional
Rolllade runter
Blinds down
Connectors of „BOXED"
The HouseBasic „BOXED" can be
compared to the other HouseBasic's
control 2 consumers or 1 roller shutter.
It can installed shufted or normal.
In addition, a touch sensor is located
in the center with the user can switch
at the pusch button alike.
OUT (PIR) VCC (PIR)
OUT (PIR) VCC (PIR)
Masse (PIR/LDR)
Ground (PIR/LDR)
HouseBasic-Systems
