Inbetriebnahme der Kamera
Die Rückfahrkamera ist für eine variable Spannung von 12 bis 30 Volt ausgelegt. Daher kann diese
sowohl in PKW's mit 12 Volt Bordspannung eingesetzt werden als auch in LKW's mit einer Spannung von
24 Volt. Als Grundspannung muss mindestens 12 Volt und 1 Ampere bereitgestellt werden.
Stromversorgung der Kamera
Die VSG24 Rückfahrkamera lässt sich dank wassergeschütztem 4-PIN-Schnellverschluss einfach mit
allen VSG24 Rückfahrmonitoren verbinden. Stecken Sie dazu das 4-PIN-Kabel in den Kameraeingang
des Monitors und achten Sie darauf, dass die Markierungen übereinstimmen. Fixieren Sie die Verbin-
dung anschließend mit der Sicherungsschraube.
Für Monitore mit Cinch-Anschluss ist ein Adapterkabel im Set enthalten. Die Kamera kann wahlweise
an Klemme 15 (Zündung) für Dauerbetrieb oder am Rückfahrlicht angeschlossen werden, sodass sie
nur bei eingelegtem Rückwärtsgang aktiv ist.

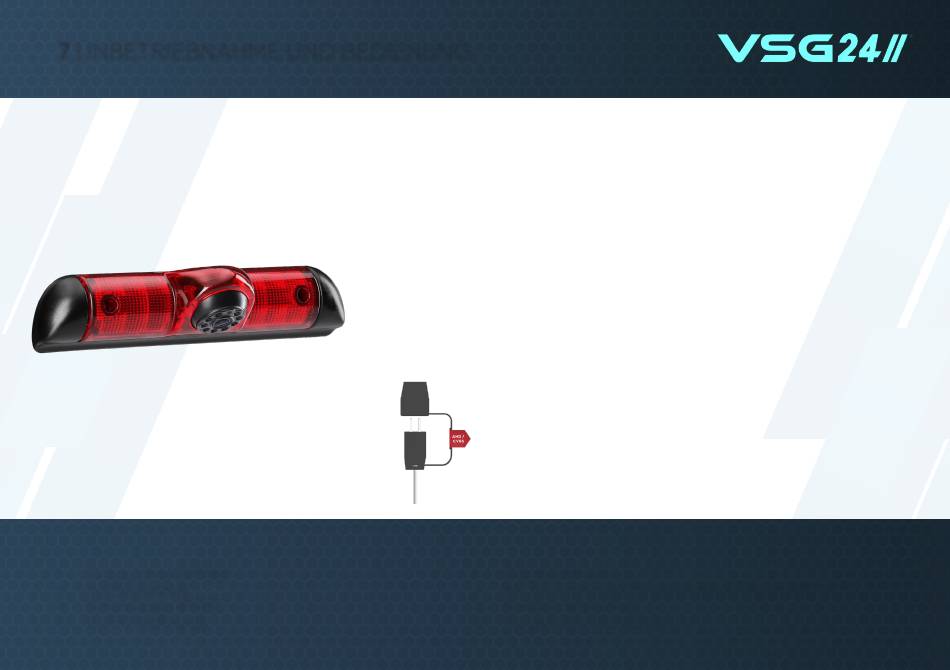

Befestigung der Kamera
Die Rückfahrkamera wird anstelle der vorhandenen Bremsleuchte montiert. Ein Bohren in die Karos-
serie ist dabei nicht erforderlich, da die vorhandenen Kabeldurchführungen des Bremslichts genutzt
werden, um die Leitungen bequem in den Innenraum zu verlegen.
AHD/CVBS Jumper
Ihre Kamera unterstützt sowohl analoge als auch HD-Auflösung
• Verwenden Sie einen analogen Monitor, ziehen Sie die „AHD/CVBS"-Kappe
ab, damit die Kamera auf analoge Auflösung umschaltet.
• Unterstützt Ihr Monitor den AHD 1080P Videoeingang, lassen Sie die Kappe
aufgesteckt, um die maximale HD-Auflösung zu nutzen.
Sollte kein Bild erscheinen, prüfen Sie, ob der Jumper korrekt entfernt oder
aufgesteckt ist und starten Sie ihren Monitor neu.
