ergolutions PRIMUS Studio Anleitung Seite 2

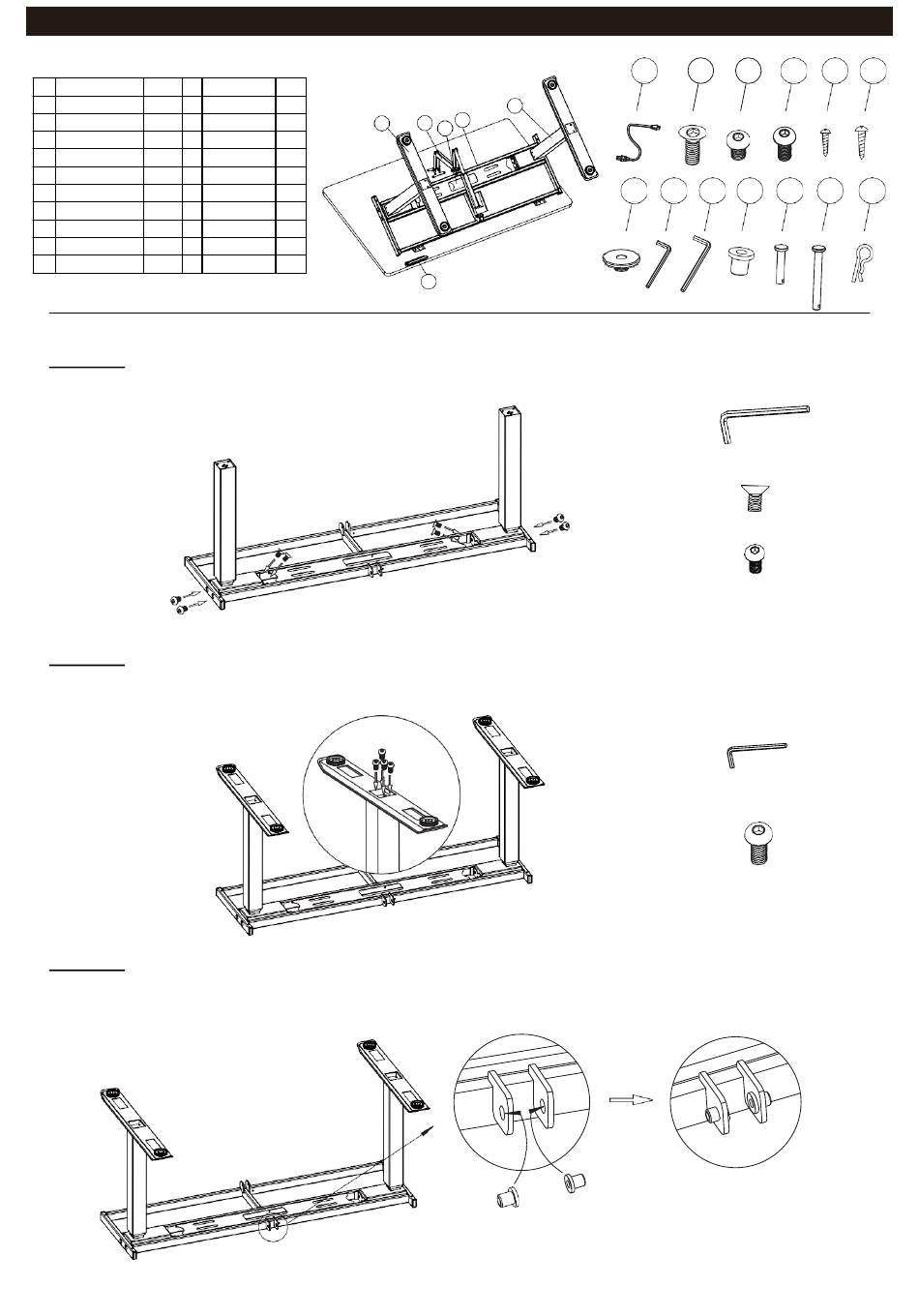

Aufbauanleitung
No. Name Menge. No.
1 Tischbein 2 11 3.5*19 Schrauben
2 Fuß 2 12 4.8*19 Schrauben
3 Hauptrahmen 1 13 Gummi Dämpfer
Neigestange
4 1 14 4mm Inbusschl.
5mm Inbusschl.
5 Kontrollbox 1 25
6 Display 1 16 Kunststoffschaft
7 Stromkabel 1 17 Kurzer Pin
8 M6*12 Schrauben 4 18 Langer Pin
9 M6*10 Schrauben 4 19 Sicherungsstift
10 M8*16 Schrauben 8
Stufe 1
Befestigen Sie die Beine mit den 4 M6*12 Schrauben und den 4 M6*10 Schrauben am
Hauptrahmen.
Stufe 2
Befestigen Sie die Füße mit den 8 M8*16 Schrauben.
Stufe 3
Befestigen Sie die Kunststoffschäfte am
Tischgestell.
Name Menge
2
10 2
4
1
1
2
1
1
2
1
3
4
5
6
Kunststoffschaft
7 8 9
1 3 1 4 15 1 6
4mm Inbusschlüssel
M6*12 Schrauben 4Stk.
M6*10 Schrauben 4Stk.
5mm Inbusschlüssel
M8*16 Schrauben 8Stk.
Kunststoffschaft
1 0 11 1 2
1 7 1 8 1 9
