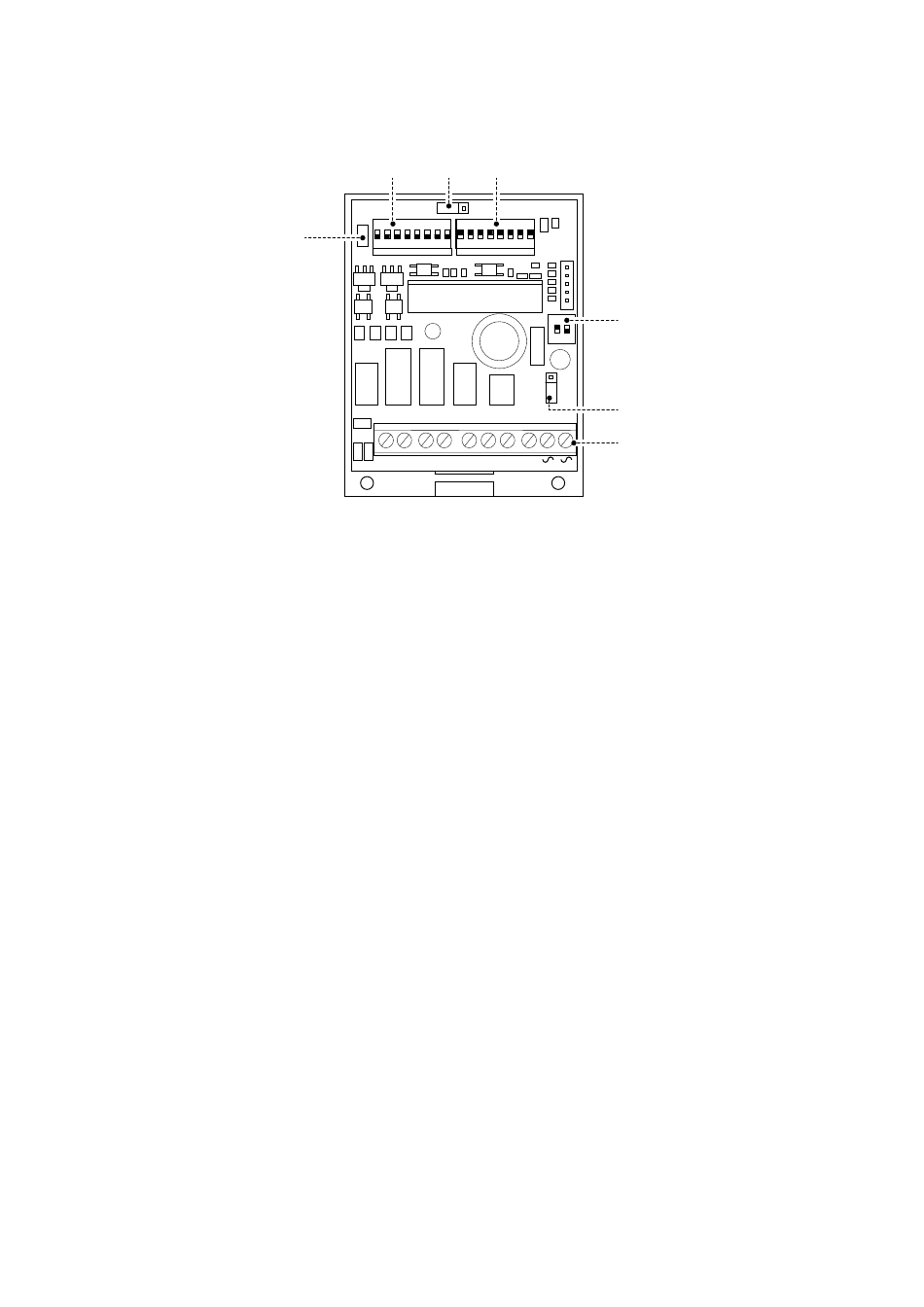

Beschreibung
1. Klemmen Anschlussanlage:
LM LM Ausgang der Steigleitung Bus-Leitung
LS LS Eingang Sekundär-Busleitung (normalerweise auf LM LM geschaltet)
LPin LPin Eingang der Haupt-Bus-Leitung (normalerweise offen auf LM LM)
LPout LPout Ausgang Hauptbusleitung für Kaskadenverteilung
~ + ~ - Eingang Spannungsversorgung 12Vac/20Vdc.
2. JP1 zur Verwaltung der Automatikfunktion der Spannungsversorgung der zusätzlichen Busleitung:
in Position A Funktion aktiviert
in Position B Funktion deaktiviert (Standard).
3. Dipschalter S3 zur Auswahl des Betriebsmodus (Standardmäßig TOP 1, siehe "Modus TOP 1 (Standard)").
4. Dipschalter S1, S2 zur Einstellung der Benutzer- oder Zonen-Codes.
5. JP2 zur Verwaltung der Zonen-Benutzercodes:
in Position A für Zonenteilnehmercodes von 1 bis 250 (Standard)
in Position B für Zonenteilnehmercodes von 251 bis 500.
6. JP3 Jumper für Videoabschluss.
Er muss beim letzten Signalweiche im Fall einer Kaskadenverteilung und bei allen Signalweichen im Fall einer
Sternverteilung eingesetzt bleiben.
5
4
JP2
A
ON
ON
6
1
2
3
4
5
6
7
8
1
JP3
S1
S2
LM LM LS
LS
4
4
B
2
3
4
5
6
7
8
S3
3
ON
1
2
A
JP1
B
2
1
LPin
LPout
-
+
