Comelit 1424 Technisches Handbuch
Inhaltszusammenfassung für Comelit 1424

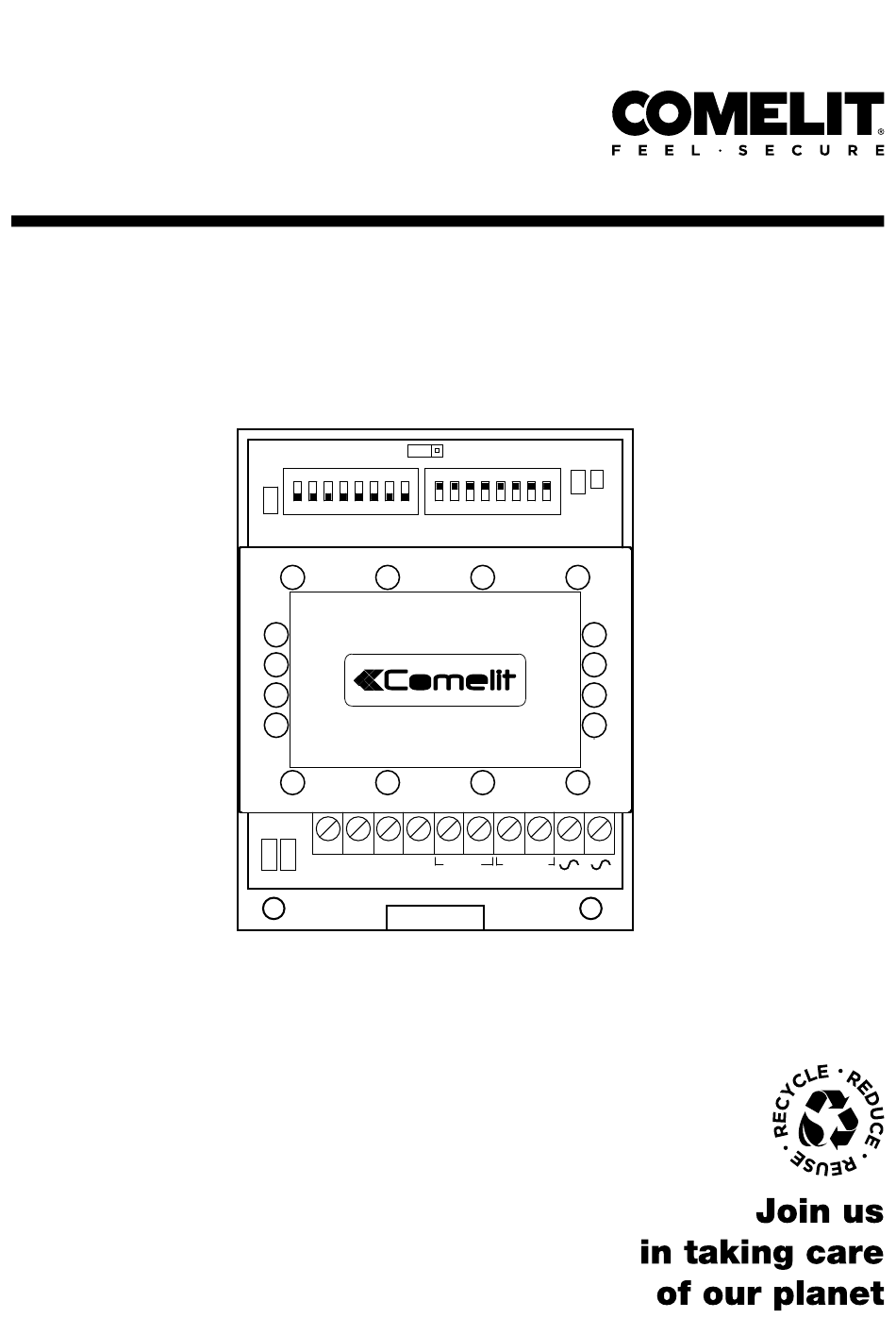

- Seite 1 Art. 1424 K O M P L E T T E S T E C H N I S C H E S H A N D B U C H LM LS LS LPin LPout...
-
Seite 2: Türumschaltgerät, Kaskade Simplebus 1
| Inhalt | Türumschaltgerät, kaskade Simplebus 1 Türumschaltgerät welches die Einrichtung von SimpleBus Systemen mit >240 Teilnehmern ermöglicht. Verwendung auch in Anlagen für mehrere Einfamilienhäuser mit zentralisierter Türsteuerung und Pförtnerzentrale. Die Signalweiche ermöglicht die Kaskadenverteilung der Busleitung alternativ zur Sternverteilung und optimiert die Verdrahtungstopologie des Anlagenteils vom Videomischer Art. -
Seite 3: Inhaltsverzeichnis
| Inhalt | Inhalt Türumschaltgerät, kaskade Simplebus 1 Beschreibung Betrieb und Programmierung Standardmodus Modus TOP 1 (Standard) Modus TOP 2 Modus TOP 3 Beispiele: Spezielle Programmierungen Tabelle zur Programmierung der Dipschalter und Einstellung von JP2 Technische Merkmale Anlagenleistungen und Schaltpläne Schaltplan mit Haupt-Außensprechstelle Video und zusätzlichen Außensprechstellen Schaltplan mit Haupt-Außensprechstelle Audio, zusätzlichen Außensprechstellen... -
Seite 4: Beschreibung
| Inhalt | Beschreibung LM LM LS LPin LPout 1. Klemmen Anschlussanlage: LM LM Ausgang der Steigleitung Bus-Leitung LS LS Eingang Sekundär-Busleitung (normalerweise auf LM LM geschaltet) LPin LPin Eingang der Haupt-Bus-Leitung (normalerweise offen auf LM LM) LPout LPout Ausgang Hauptbusleitung für Kaskadenverteilung ~ + ~ - Eingang Spannungsversorgung 12Vac/20Vdc. -
Seite 5: Betrieb Und Programmierung
| Inhalt | Betrieb und Programmierung Die Signalweiche Art. 1424 sieht 4 Betriebsmodi vor, der Modus ist je nach Typologie und Position der Signalweiche in der Anlage zu wählen: • STANDARD identisch mit der des Art. 1224A • TOP 1 Signalweiche für Einzelzone in Anlagen ohne Zentrale oder mit nur einer Zentrale •... -
Seite 6: Modus Top 3
| Inhalt | Selbsteinschaltung für verdrahtete Außensprechstellen am Eingang LPin-LPin der Signalweiche zu verwalten. ACHTUNG! In derselben Anlage dürfen keine zwei Signalweichen Art. 1424 mit derselben Zonenadresse existieren. Modus TOP 3 Um den Modus TOP 3 einzustellen, stellen Sie die Dipschalter von S3 wie folgt ein: DIP 1- AUS DIP 2- EIN Die Signalweiche muss verwendet werden, um alle Haupt-Außensprechstellen im Anlagenteil an den Klemmen LPin-LPin der... -
Seite 7: Tabelle Zur Programmierung Der Dipschalter Und Einstellung Von Jp2
| Inhalt | Tabelle zur Programmierung der Dipschalter und Einstellung von JP2 Ben. Code/ DIP-SWITCH Ben. Code/ DIP-SWITCH Ben. Code/ DIP-SWITCH Ben. Code/ DIP-SWITCH Zone Zone Zone Zone 1,2,3,4,5,6,7 2,3,4,5,6,8 1,2,3,4,5,6,8 1,2,7 1,7,8 1,2,8 2,7,8 1,3,7 1,2,7,8 1,2,3 2,3,7 1,3,8 3,7,8 1,2,3,7 2,3,8... -
Seite 8: Technische Merkmale
| Inhalt | Technische Merkmale ALLGEMEINE MERKMALE Eingangsstecker Klemmenleiste Zertifizierungen EMV 2014/30/EU (EN 61000-6-1:2007, EN 61000-6-3:2007+A1:2011) HAUPTMERKMALE Höhe (mm) 85 Breite (mm) 60 Tiefe (mm) 35 Betriebstemperatur (°C) 5 ÷ 40 Betriebsfeuchtigkeit (max. RH) (%) 25 ÷ 95 Montage auf DIN-Schiene Ja DIN-Module (Anzahl) 4 Maximaler Stromverbrauch (mA) 80 ALLGEMEINE DATEN... -
Seite 9: Anlagenleistungen Und Schaltpläne
| Inhalt | Anlagenleistungen und Schaltpläne Für weitere Informationen zu den Anlagenleistungen und zur Anzeige der Installationsschemata klicken Sie auf den Anlagentyp, der am besten Ihren Anforderungen entspricht: • Audio/Video-System SBTOP für die Realisierung von Audio-Video-Anlagen für Wohnkomplexe. • Audio-System SB1 für die Realisierung von Audio-Anlagen für Wohnkomplexe. -
Seite 10: Schaltplan Mit Haupt-Außensprechstelle Video Und Zusätzlichen Außensprechstellen
2738W/A 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C 1214/2C ZONA 1 ZONA 2 ZONA 3 ZONA 4 TOP 1 1424 TOP 1 1424 TOP 1 1424 TOP 1 1424 4888C 4888C 4888C 4888C 1234 67 1234 6 1234 67 1234 6... -
Seite 11: Schaltplan Mit Haupt-Außensprechstelle Audio, Zusätzlichen Außensprechstellen Und Pförtnerzentrale Art. 1998A
4888C 4888C 4888C 4888C ~ 230V ~230V 230V ~ 230V ZONA 1 ZONA 2 ZONA 3 ZONA 4 TOP 1 1424 1200 TOP 1 1424 1200 TOP 1 1424 1200 TOP 1 1424 1200 1234 67 1234 67 1234 67... -
Seite 12: Schaltplan Mit Haupt-Außensprechstelle Audio, Hauptzentrale Und Steigleitungen Mit Außensprechstellen Und Zusätzlichen Zentralen
1214/2C 4888C 4888C ~ 230V ~ 230V SECONDARY SECONDARY 1195 1998NA 1195 1998NA ZONA 1 ZONA 2 1200 TOP 2 1424 1200 TOP 2 1424 1234 67 1234 67 1234 67 1234 67 230V~ 12V~ LPin LPout 230V~ 12V~ LPin... -
Seite 13: Schaltplan Mit 3 Haupt-Außensprechstellen Video Und Zusätzlichen Außensprechstellen Video
| Inhalt | Schaltplan mit 3 Haupt-Außensprechstellen Video und zusätzlichen Außensprechstellen Video NO NC NO NC 230V~ 230V~ SE NO NC SE NO NC SE NO NC Steuertaste lokaler Türöffner... -
Seite 14: Schaltplan Mit Hauptzentrale, Separaten Kameras Und Steigleitungen In Kaskade Mit Zusätzlichen Außensprechstellen
| Inhalt | Schaltplan mit Hauptzentrale, separaten Kameras und Steigleitungen in Kaskade mit zusätzlichen Außensprechstellen OUT OUT SE NO NC NO NC SE NO NC SE NO NC 12V~ OUT OUT Steuertaste lokaler Türöffner... -
Seite 15: Schaltplan Mit Haupt-Außensprechstelle Video Und Steigleitungen Ohne Zusätzliche Außensprechstelle
2738W/A 2738W/A 1214/2C 1214/2C 1214/2C 1214/2C ZONA 1 ZONA 2 ZONA 3 1-100 1234 67 1234 67 1234 67 1200 TOP 1 1424 1200 TOP 1 1424 1200 TOP 1 1424 4888C 4888C 4888C 12V~ 12V~ 12V~ 230V~ LPin LPout... -
Seite 16: Schaltplan Mit 2 Haupt-Außensprechstellen Video, Hauptzentrale Und
230V ~230V ZONA 1 1998NA ZONA 2 1998NA SECONDARY SECONDARY SECONDARIO SECONDARIO SECONDAIRE SECONDAIRE TOP 2 TOP 2 1424 1195 1424 1195 0 1 2 0 1 2 LPin LPout LPin LPout 1595 1595 120-230 V 120-230 V SE NO NC... - Seite 17 | Inhalt | 5ª Ausgabe 01/2026 Kod. 2G40002914...
