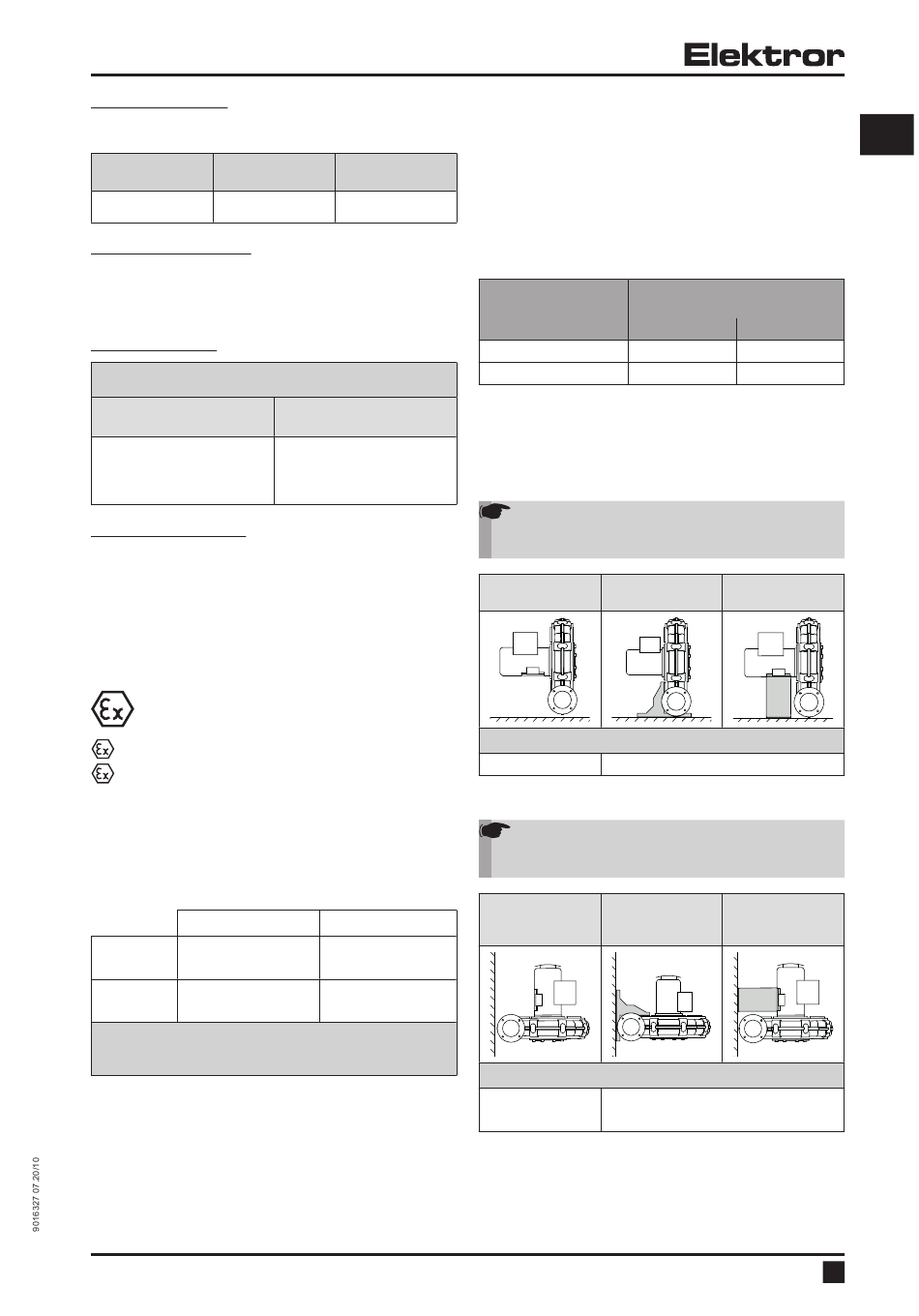

Instructions de service et de montage RD ATEX
Groupes d'explosion
Les ventilateurs ATEX suivants sont disponibles dans les
groupes d'explosion suivants:
Groupe d'explo- Groupe d'explo-
sion IIB sion IIIC
Disponible Disponible
Type de montage B ou C
Ventilateur raccordé sur un seul côté, c'est-à-dire soit du
côté refoulement soit du côté aspiration (voir DIN 24163).
L'atmosphère explosive à l'intérieur du ventilateur est iden-
tique à celle qui règne à l'extérieur de celui-ci.
Type de montage D
Ventilateur raccordé côté aspiration et refoulement
Ventilateur étanche
Un saut de zone est auto-
risé à l'intérieur comme à
l'extérieur du ventilateur
Classes de température
Selon la directive 2014/34/EU, les appareils sont classés
d'après les températures de surface maximales admissibles
(classes de température). La classe de température est spé-
cifi ée sur la plaque signalétique des appareils. L'indication
de classe de température de surface maximale admissible
s'entend pour une exploitation dans les conditions de fonc-
tionnement prévues.
Exemples de marquage:
II 2G Ex h IIB T4 Gb
II 3D Ex h IIIC T135°C Dc
II 3G Ex h IIB T4 Gc
II 3D Ex h IIIC T135°C Dc
Le ventilateur dans son ensemble est doté d'une plaque
signalétique du moteur et d'une plaque signalétique du
ventilateur.
Le marquage ATEX de la plaque signalétique du ventilateur
s'applique à l'ensemble du ventilateur.
Exemple
Ventilateur
Classe de
T3
température
Catégorie
3G
d'appareils
Marquage principal pour
l'ensemble du ventilateur: T3
3G
Des applications et des conditions d'utilisation particulières
peuvent augmenter le potentiel de risque ; elles devront être
communiquées d'avance à la société Elektror avec laquelle
elles seront adaptées.
www.elektror.com
Groupe d'explo-
sion IIC
Sur demande
Ventilateur non étanche
L'atmosphère explosive à
l'intérieur du ventilateur est
identique à celle qui règne
à l'extérieur de celui-ci
Moteur
T4
2GD
1.2 Positions d'installation conformes
• L'installation des ventilateurs est autorisée uniquement
en intérieur. L'installation extérieure n'est autorisée
qu'avec une protection contre les intempéries adaptée
pour l'ensemble du ventilateur.
• Assurez-vous que les conditions d'installation n'aff ectent
pas les performances du système de ventilation du
moteur d'entraînement.
MiniÉcart minimum capot du ventilateur (pour l'aspira-
tion d'air de refroidissement)
Puissance
d'entraînement
≤ 1,5 kW
> 1,5 kW
Fixer la bride de ventilateur, le pied et la console de façon à
ce qu'ils reposent à plat.
Les positions d'installation suivantes sont autorisées pour
le ventilateur:
Position d'installation avec arbre moteur horizontal:
Avertissement!
La position d'installation avec arbre moteur hori-
zontal est recommandée par le fabricant.
sans pied/
avec pied
console
Jusqu'à et y compris:
RD 5 ATEX
Position d'installation avec arbre moteur vertical:
Avertissement!
La position verticale de l'arbre moteur réduit la
durée de vie des paliers à bille.
avec toit de pro-
avec toit de pro-
tection sans pied/
tection et pied
console
Jusqu'à et y compris:
Ex db eb moteur: RD 6 ATEX
RD 5 ATEX
Ex eb moteur: RD 72 ATEX
Écart minimum capot
du ventilateur
[mm] [pouces]
34 1,34
53 2,09
avec console
aucune limitation
avec toit de pro-
tection et console
27
