Gira 1237-Serie Gebrauchsanleitung
Wohnungsstation video ip
Verwandte Anleitungen für Gira 1237-Serie
Inhaltszusammenfassung für Gira 1237-Serie

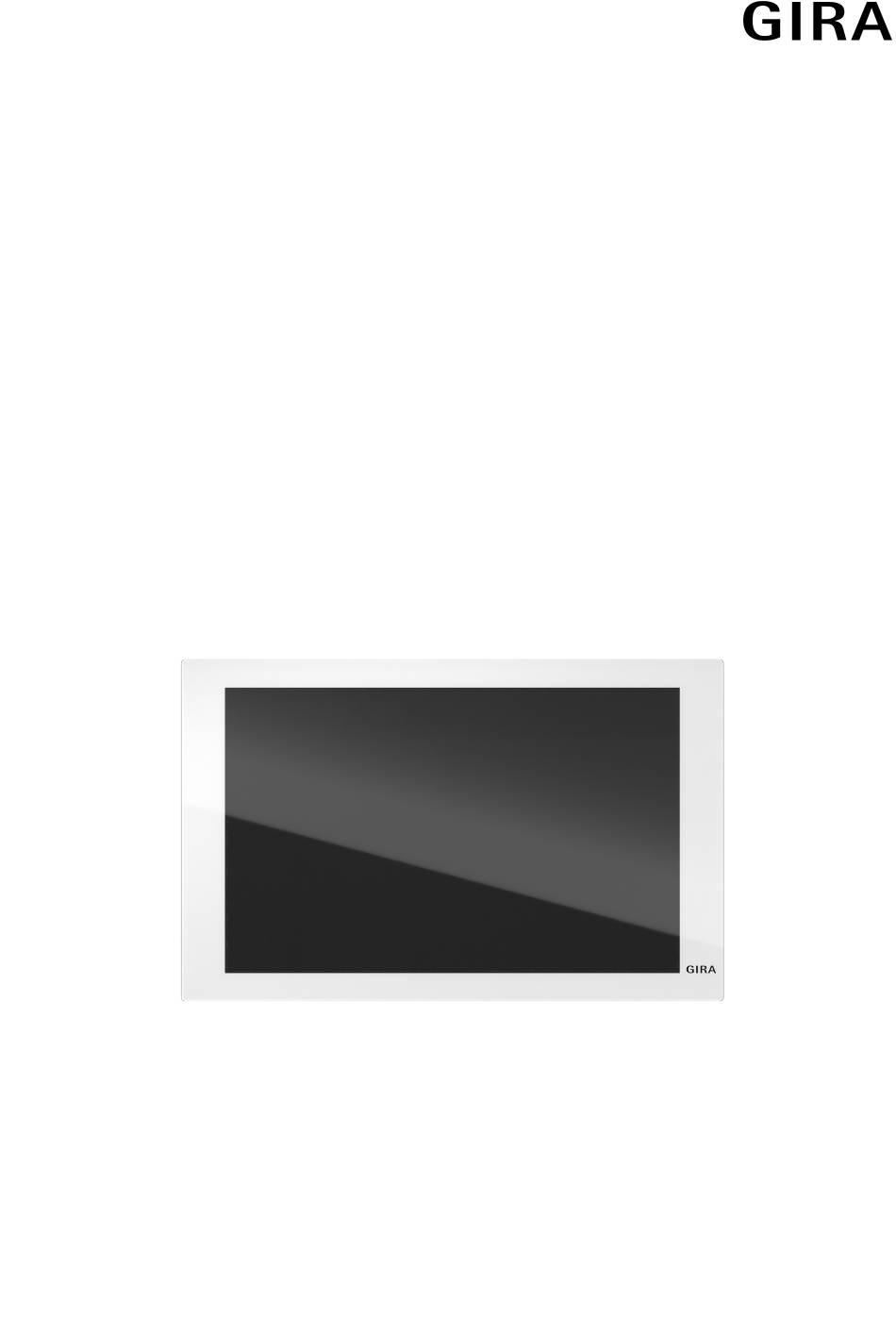

- Seite 1 Gebrauchsanleitung Stand der Dokumentation: 27.02.2026 Gira Wohnungsstation Video IP Artikel-Nr.: 1237 .., 1238 ..
-
Seite 2: Inhaltsverzeichnis
Gira Türkommunikationssystem analog............. 16 SIP-Türkommunikation ..................16 10 Wohnungsstation bedienen..................20 10.1 Statuszeile und Navigation ................20 10.2 PIN-Schutz nutzen ..................... 20 10.3 Kamera aufrufen ....................21 Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 2 von 32... - Seite 3 15 Weiterleitung zum Smartphone aktivieren ..............27 16 Fehlermeldungen......................28 17 Datenschutz ........................29 17.1 Datenschutzhinweise ..................29 17.2 Mikrofon ......................29 17.3 Netzwerkschnittstellen ..................29 18 Lizenzbedingungen ...................... 31 19 Gewährleistung......................32 Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 3 von 32...
-
Seite 4: Über Diese Dokumentation
Produktseite . Diese Dokumentation richtet sich an Elektrofachkräfte und Endanwender. Die Projektierung, u. a. mit dem Gira Projekt Assistenten (GPA), muss durch eine Elektrofachkraft erfolgen. Alle Anleitungen zum GPA beziehen sich auf die Version des GPA ab 6.0. -
Seite 5: Gerätebeschreibung
Wohnungsstation Video IP 11:22 24.02.25 Türkommunikation Die Wohnungsstation IP aus dem Gira System Türkommunikation IP ist eine komplett vormontierte Einheit mit einem 17,78 cm (= 7“) großen TFT-Farbbild- schirm und komfortabler Freisprechfunktion. Die Bedienung erfolgt über den Bildschirm mit Touchfunktion. -
Seite 6: Wohnungsstation Einrichten
Sie das Passwort ein. F Die WLAN-Konfiguration ist abgeschlossen. Die IP-Adresse wird automa- tisch zugewiesen, weil die Wohnungsstation werkseitig auf DHCP konfigu- riert ist. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 6 von 32... -
Seite 7: Erstinbetriebnahme Ohne Dhcp
– im GPA nach der Erstinbetriebnahme in den Eigenschaften der Wohnungs- station. Nachträgliche Netzwerkeinstellungen Werden Einstellungen unter [Netzwerk konfigurieren] nachträglich geändert, kann es zum Ausfall der Netzwerkverbindung und damit zu Funktionsstörungen der Wohnungsstation kommen. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 7 von 32... -
Seite 8: Firmware-Update
Firmware manuell hinzufügen Gehen Sie wie folgt vor: 1. Laden Sie die neue Firmware aus dem Gira Downloadbereich herunter. 2. Legen Sie die heruntergeladene ZIP-Datei in einem für Sie zugänglichen Datei-Ordner ab. 3. Öffnen Sie im Hauptmenü die Ansicht [Einstellungen]. -
Seite 9: Firmware Aktualisieren - Gerät Mit Gpa-Projekt
8. Starten Sie die Inbetriebnahme, indem Sie auf die Inbetriebnahme-Schalt- fläche klicken. F Bei der Inbetriebnahme wird automatisch die neue Firmware auf das Gerät installiert. Dieser Vorgang dauert länger als eine gewöhnliche Inbetriebnah- Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 9 von 32... -
Seite 10: Firmware Aktualisieren - Gerät Ohne Gpa-Projekt
6. Wählen Sie die gewünschte Firmware. 7. Klicken Sie auf [Aktualisierung starten], um die neue Firmware auf das Ge- rät zu laden. F Nach der Installation startet das Gerät neu. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 10 von 32... -
Seite 11: Neustart
Falls die Wohnungsstation nicht mehr reagiert, können Sie das Gerät mit Hilfe eines handelsüblichen Magneten neu starten: 1. Halten Sie den Magneten ca. 3 s vor das Gira-Logo der Wohnungsstation. F Die Wohnungsstation startet neu, die Konfiguration bleibt erhalten. Neustart über die Gerätewebseite 1. -
Seite 12: Werksreset
3. Die Ansicht zeigt alle Geräte, die sich in Ihrem Netzwerk befinden. 4. Markieren Sie die gewünschte Wohnungsstation und klicken Sie auf das Zahnradsymbol. 5. Wählen Sie im Menü den Eintrag [Werksreset]. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 12 von 32... -
Seite 13: Led-Verhalten
(4 Hz) Werksreset leuchtet grün verpasster Ruf, der im Medienspeicher noch nicht angesehen wurde. Voraussetzung: Bildaufnahme mittels Kamera, Medienspeicher aktiv blinkt orange (1 Hz) Geräteidentifikation aus der Ferne Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 13 von 32... -
Seite 14: Gerätewebseite
– Unter [SIP-Türkommunikation] können Sie Wohnungsstation für eine SIP- Türkommunikation konfigurieren. – Die Seite [Diagnose] bietet Informationen zu Speicherplatzbelegung, Syste- mauslastung und Gerätedetails. Zudem können Sie folgende Funktionen ausführen: – Neustart [} 11] Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 14 von 32... - Seite 15 – Logdateien, welche Sie im Fehler- oder Servicefall herunterladen und an die Gira Hotline weitergeben können. – Erweiterte Protokollierung aktivieren Sie, wenn die Gira Hotline Sie dazu auffordert. In dem Fall zeichnet die Wohnungsstation sämtliche Informa- tionen zu Analysezwecken auf.
-
Seite 16: Türkommunikationssysteme
Türkommunikationssysteme Die Gira Wohnungsstation Video IP kann in den folgenden Systemen betrieben werden. Gira Türkommunikation IP Wird die Wohnungsstation im Gira System Türkommunikation IP eingesetzt, er- folgt die Konfiguration der Wohnungsstation im GPA. Im GPA-Projekt für ein Einfamilienhaus - IP ist als Türkommunikationssystem [Gira Türkommunikation IP] auszuwählen. - Seite 17 6. Erlauben Sie der Wohnungsstation über Freigaben den jeweiligen Ruf zu tätigen. Ohne Freigabe kann von dieser Wohnungsstation der jeweilige Ruf nicht in- itiiert werden. Eingehende Rufe sind hiervon nicht betroffen. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 17 von 32...
- Seite 18 Um die Funktion [Tür öffnen] in der Wohnungsstationen nutzen zu können, müssen Sie bei der Türstation unter [Türöffnercode (DTMF-Sequenz)] die Türöffner-PIN Ihrer SIP-Türstation eingeben, die Sie zuvor bei der Projek- tierung festgelegt haben. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 18 von 32...
- Seite 19 Wohnungsstationen zu verwenden. Mehrere Wohnungsstationen im Einsatz Werden mehrere Wohnungsstationen in Verbindung mit einer SIP-fähigen Türsta- tion genutzt, ist die Konfiguration pro Gerät auf der jeweiligen Gerätewebseite durchzuführen. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 19 von 32...
-
Seite 20: Wohnungsstation Bedienen
9 Menüleiste, ein- bzw. ausklappbar 10.2 PIN-Schutz nutzen Sie können sämtliche Systemeinstellungen, d. h. die [Erweiterten Einstellun- gen], vor unerwünschtem Zugriff mit einer PIN schützen. Displayhelligkeit und Bildschirmsperre sind ausgenommen. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 20 von 32... -
Seite 21: Kamera Aufrufen
Die Kamera einer oder weiterer Türstationen können Sie in der Menüleiste auf- rufen, indem Sie das jeweilige Kamera-Symbol anwählen oder nach rechts oder links wischen. Beim Aufrufen des Kamerabildes erfolgt keine Audioübertragung. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 21 von 32... -
Seite 22: Türruf Bedienen
Wenn Sie oder Ihr Gesprächspartner das Türgespräch aktiv beendet, können Sie über die Wohnungsstation das Türgespräch innerhalb von 30 Sekunden fortsetzen. Dies gilt für die SIP-Türkommunikation, nur wenn die Türstation des Fremdsystems diese Funktion unterstützt. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 22 von 32... -
Seite 23: Türruf Verpasst (Medienspeicher)
Bei aktivierter Türöffnerautomatik werden keine Screenshots von Türrufen im Medienspeicher abgelegt. 11.5 Sprechlautstärke einstellen Die Sprechlautstärke können Sie während des Gesprächs direkt der Woh- nungsstation anpassen. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 23 von 32... -
Seite 24: Ruf Starten
Internruf angelegt, öffnet sich die entsprechende Auswahl. Wenn Sie eine bestimmte Wohnungsstation öfter anrufen, können Sie diese als Favorit in die Menüleiste legen [siehe Favoriten einrichten]. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 24 von 32... -
Seite 25: Rufton Einstellen
Die Ruftonmelodie können Sie jeweils pro Türruf, Etagenruf oder Internruf indi- viduell zuweisen. Abhängig vom gewünschten Ruf gehen Sie zu Einstellungen > [Erweiterte Ein- stellungen] > Abschnitt Türkommunikation [Türstationen und Ruftasten] oder [Internrufe] oder [Etagenrufe]. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 25 von 32... -
Seite 26: Türöffnerautomatik Nutzen
[Türöffnerautomatik erlauben]. F Bei Freigabe erscheint auf dem Startbildschirm der Türkommunikation die entsprechende Schaltfläche. 2. Tippen Sie auf die Schaltfläche für Türöffnerautomatik, um die Funktion zu aktivieren/deaktivieren. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 26 von 32... -
Seite 27: Weiterleitung Zum Smartphone Aktivieren
In der Wohnungsstation konfigurieren Sie die Weiterleitung unter Einstellungen > [Erweiterte Einstellungen] > Abschnitt Türkommunikation [Weiterleitung zum Smartphone]. Folgen Sie anschließend den Anweisungen in der Wohnungsstation. SIP-Türkommunikationssystem Die Weiterleitung ist für die SIP-Türkommunikation nicht verfügbar. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 27 von 32... -
Seite 28: Fehlermeldungen
Kennzeichen für einen Verbindungsabbruch nach dem Einrichten der Tür- kommunikations-Funktion. Überprüfen Sie die Verbindung zum TKS-IP-Gateway. – „Die Netzwerkverbindung ist unterbrochen.“ Überprüfen Sie die Verbindung der Wohnungsstation zum Netzwerk. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 28 von 32... -
Seite 29: Datenschutz
Datenschutz 17.1 Datenschutzhinweise Die Gira Giersiepen GmbH & Co. KG verarbeitet als Verantwortliche bei der Nutzung der Produkte personenbezogene Daten zum Zwecke der Bereitstel- lung der Dienste und Support sowie zur Weiterentwicklung und Verbesserung der Produkte. Als Betroffene/r haben Sie gegenüber dem Verantwortlichen das Recht auf Auskunft, Berichtigung, Löschung, Einschränkung der Verarbeitung,... - Seite 30 Webinterface 80/HTTP, 8080/HTTP 443/HTTPS Discovery 1900/SSDP, 5353/mDNS Firmware Update 6881/Bittorrent 6771/Bittorrent Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 30 von 32...
-
Seite 31: Lizenzbedingungen
Lizenzbedingungen Das Produkt enthält Software, deren Nutzung den Gira Lizenzbedingungen un- terliegt. Mit Installation und Nutzung der Software erklären Sie sich mit diesen Lizenzbedingungen einverstanden. Die im Produkt enthaltene Software enthält Software-Komponenten von Drittan- bietern (Third Party Intellectual Property – TPIP). -
Seite 32: Gewährleistung
Bitte übergeben oder senden Sie fehlerhafte Geräte portofrei mit einer Fehler- beschreibung an den für Sie zuständigen Verkäufer (Fachhandel/Installations- betrieb/Elektrofachhandel). Dieser leitet die Geräte an das Gira Service Center weiter. Gira Wohnungsstation Video IP | Artikel-Nr.1237 .., 1238 .. Seite 32 von 32...
