Anschluss

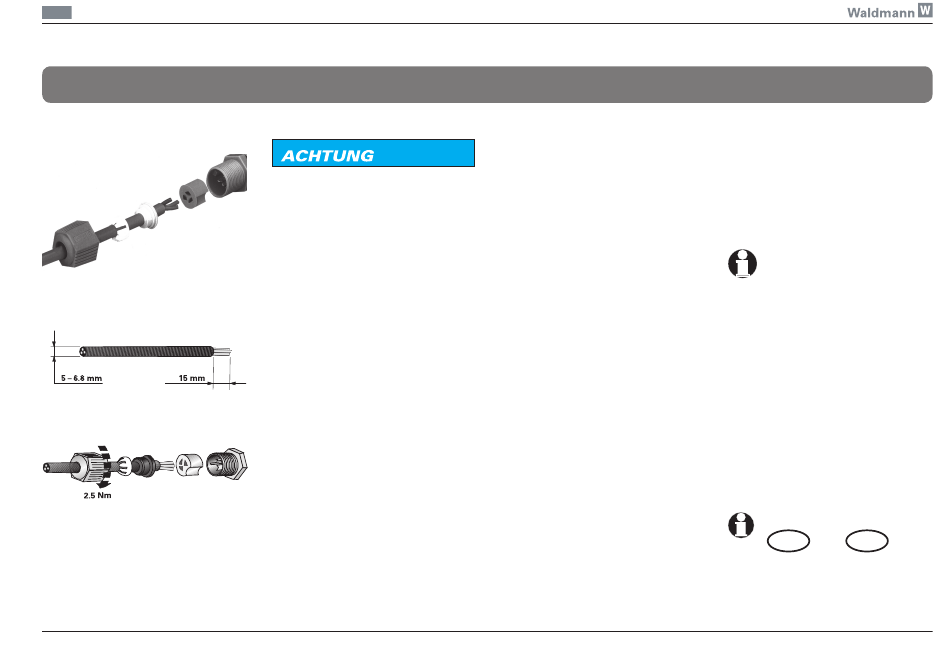

Fig. 15
Fig. 15a
Fig. 15b
ACHTUNG
Beschädigung durch falsche
Anschlussspannung!
Eine falsche Anschlussspannung
kann zur Beschädigung oder Zer-
störung der Leuchte führen.
¾ Anschluss nur durch ausgebil-
dete Elektro-Fachkraft!
¾ Vor Inbetriebnahme überprüfen,
ob die Anschlussspannung mit
der auf dem Leistungsschild
angegebenen Nennspannung
übereinstimmt!
¾ Zum Anschluss sind die bei-
gelegten Verbindungsteile zu
verwenden.
¾ Der Anschluss hat entsprechend
der geltenden Errichtungsbe-
stimmungen zu erfolgen.
Anschluss
Die Leuchte wird mit Phoenix-
Quickon-Verbindungssystem ge-
liefert (siehe Fig. 15).
Erforderliches Kabel
Flexibles Kabel 0,34 - 0,75 mm²
Leitungsmantel-Ø 5 - 6,8 mm
Einzellitzen-Ø
- bei 0,34 mm² >= 0,10 mm
- bei 0,5 mm² >= 0,15 mm
- bei 0,75 mm² >= 0,15 mm
Aderisolation: PVC/PE
Abisolieren
Nur Kabelmantel abisolieren -
Adern nicht abisolieren.
Abisolierlänge 15 mm
Folgende Anschlussbelegung ist
einzuhalten:
1 DC (+)
DC ( _ )
2
3 nicht belegt
Wichtiger Hinweis:
Die Leuchte ist gegen Verpolung
geschützt. Die Funktion ist auch
bei Vertauschen der beiden DC-
Leitungen gewährleistet.
Bei Durchgangsverdrahtung dürfen
max. 3 Leuchten hintereinander
angeschlossen werden!
Bei erneutem Kabelanschluss
(max. 10 mal) ist das gebrauchte
Aderende abzuschneiden.
Wichtiger Hinweis für
USA und CAN
Dieses Gerät muss mit einem
Netzteil der Klasse 2 verbunden
werden!
