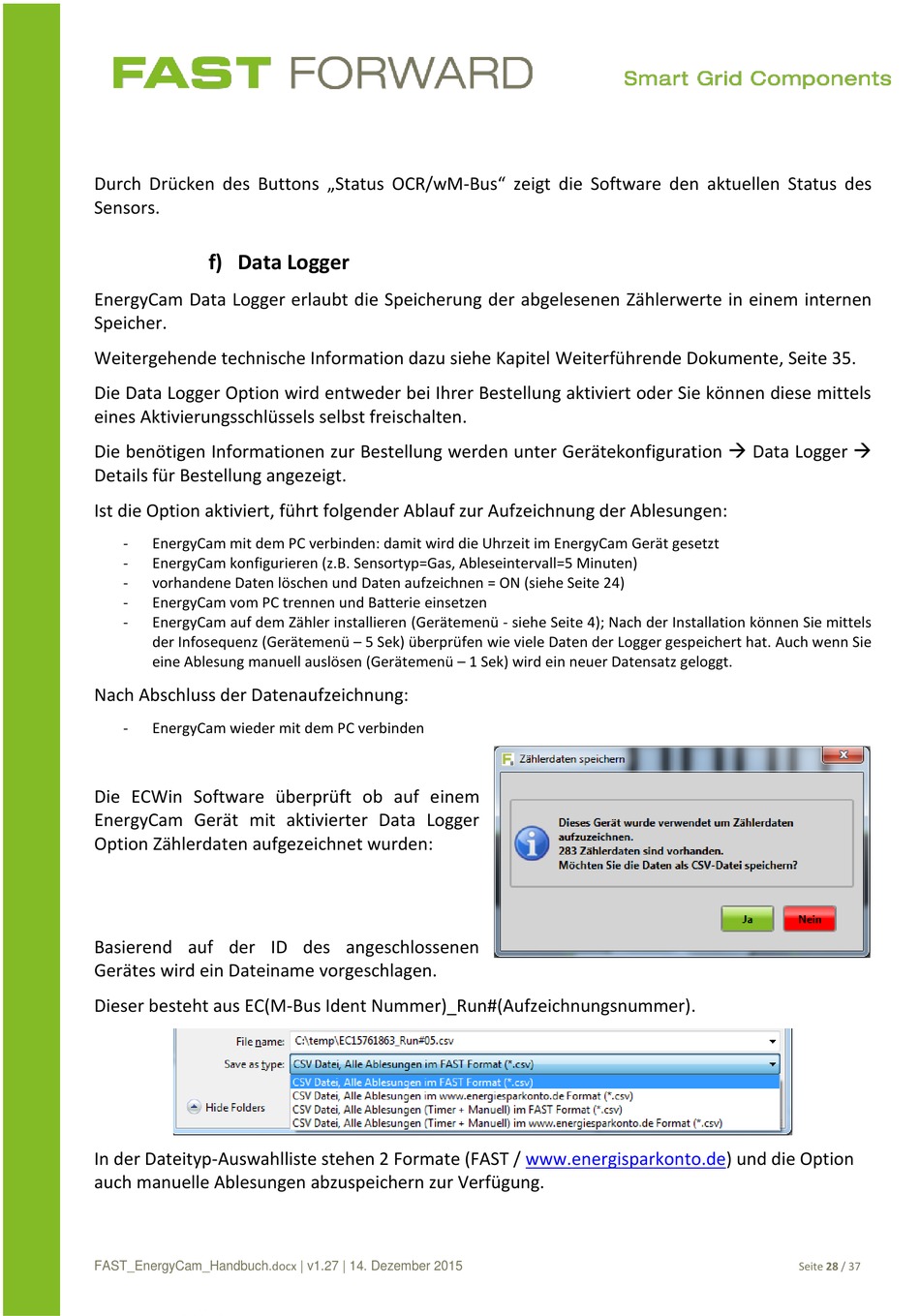

Data Logger - Fast EnergyCam Handbuch

Durch Drücken des Buttons „Status OCR/wM-Bus" zeigt die Software den aktuellen Status des
Sensors.
f) Data Logger
EnergyCam Data Logger erlaubt die Speicherung der abgelesenen Zählerwerte in einem internen
Speicher.
Weitergehende technische Information dazu siehe Kapitel Weiterführende Dokumente, Seite 35.
Die Data Logger Option wird entweder bei Ihrer Bestellung aktiviert oder Sie können diese mittels
eines Aktivierungsschlüssels selbst freischalten.
Die benötigen Informationen zur Bestellung werden unter Gerätekonfiguration  Data Logger 
Details für Bestellung angezeigt.
Ist die Option aktiviert, führt folgender Ablauf zur Aufzeichnung der Ablesungen:
- EnergyCam mit dem PC verbinden: damit wird die Uhrzeit im EnergyCam Gerät gesetzt
- EnergyCam konfigurieren (z.B. Sensortyp=Gas, Ableseintervall=5 Minuten)
- vorhandene Daten löschen und Daten aufzeichnen = ON (siehe Seite 24)
- EnergyCam vom PC trennen und Batterie einsetzen
- EnergyCam auf dem Zähler installieren (Gerätemenü - siehe Seite 4); Nach der Installation können Sie mittels
der Infosequenz (Gerätemenü – 5 Sek) überprüfen wie viele Daten der Logger gespeichert hat. Auch wenn Sie
eine Ablesung manuell auslösen (Gerätemenü – 1 Sek) wird ein neuer Datensatz geloggt.
Nach Abschluss der Datenaufzeichnung:
- EnergyCam wieder mit dem PC verbinden
Die ECWin Software überprüft ob auf einem
EnergyCam Gerät mit aktivierter Data Logger
Option Zählerdaten aufgezeichnet wurden:
Basierend auf der ID des angeschlossenen
Gerätes wird ein Dateiname vorgeschlagen.
Dieser besteht aus EC(M-Bus Ident Nummer)_Run#(Aufzeichnungsnummer).
In der Dateityp-Auswahlliste stehen 2 Formate (FAST / www.energisparkonto.de) und die Option
auch manuelle Ablesungen abzuspeichern zur Verfügung.
FAST_EnergyCam_Handbuch.docx | v1.27 | 14. Dezember 2015
Seite 28 / 37
