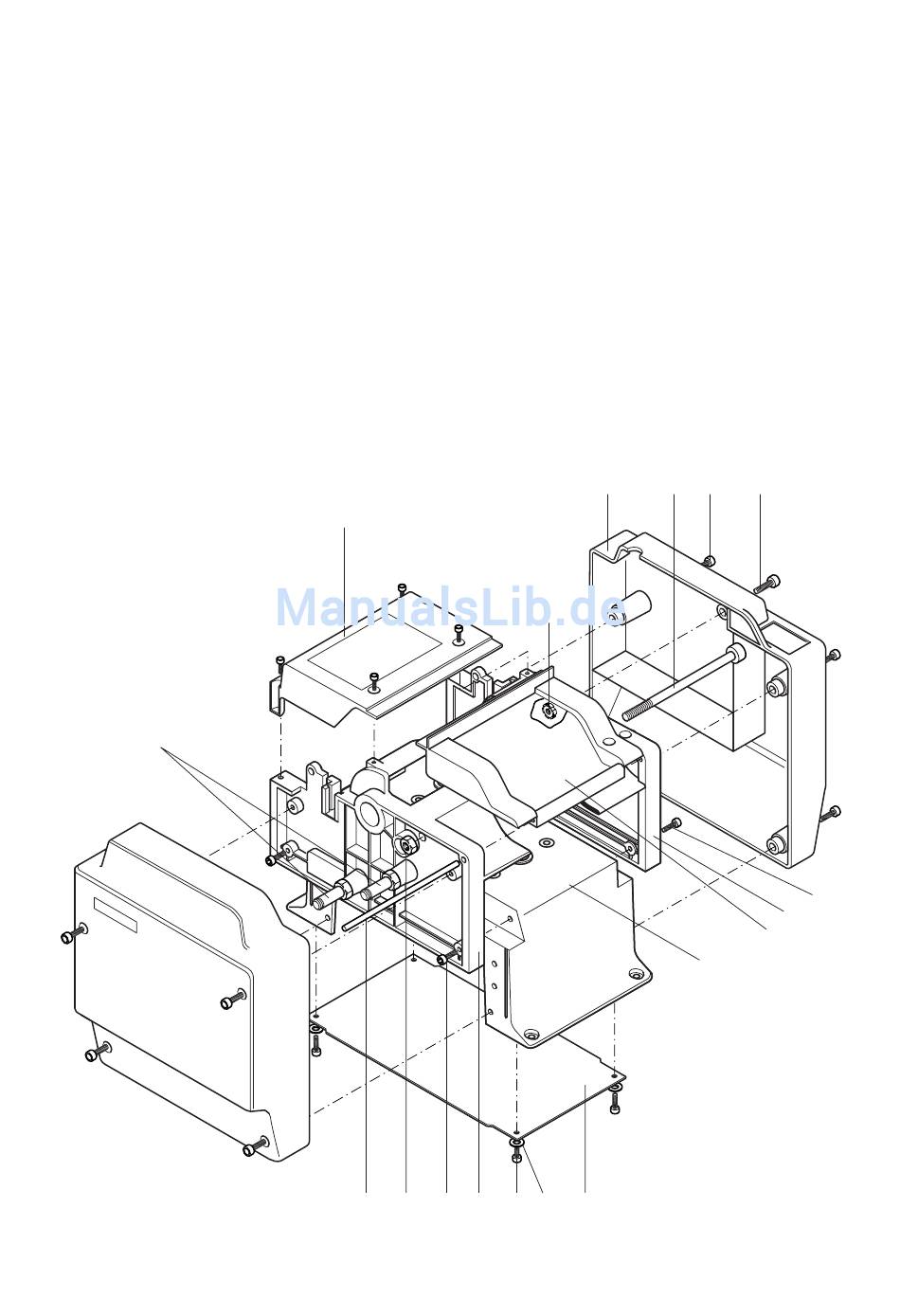

Baugruppen 01 Rahmen und 02: Gehäuse
1 Sockel
2 Rahmenhälfte links
3 Rahmenhälfte rechts
4 Einschraubachsen für Zahnräder
5 Platte
6 Schraube
7 Schraube
8 Gehäusedeckel links
9 Gehäusedeckel rechts
10 Abdeckung für Spanauswurf
11 Abdeckung für Einzug
12 Achse
13 Schraube
14 Schraube
15 Blechmutter
16 Schraube
17 Sechskantmutter
18 Scheibe
4
27040-01-01
27040-01-02
27040-01-03
27040-01-04
27040-01-05
27040-01-06
27040-01-07
27040-02-01
27040-02-02
27040-02-03
27040-02-04
27040-02-05
27040-02-06
27040-02-07
27040-02-08
27040-01-08
27040-01-09
27040-01-10
11
12 17 6 3
8 16
15
7 18 5
13 14
6
2
10
1
