Die DC-Schraubklemmen unterstützen 8 bis 48 VDC. Der Micro-USB-Anschluss kann zur Stromversorgung des RAK7431 mit
bis zu 5 V / 500 mA DC verwendet werden. Gleichzeitig dient der USB-Anschluss als Konfigurationsanschluss für das Gerät.
Mit dem USB-Kabel können Sie den RAK7431 an den USB-Anschluss eines Computers anschließen und Ihre
Konfigurationseinstellungen importieren.
HINWEIS
Der Micro-USB-Anschluss kann nur zur Stromversorgung des Geräts verwendet werden. Er kann VOUT nicht mit Strom
versorgen und andere Geräte im RS485-Netzwerk nicht mit Strom versorgen.

Konfiguration der Datenschnittstelle

Die serielle Schnittstelle RAK7431 - RS485 unterstützt bis zu 16 RS485-Geräte. VOUT an der Datenschnittstelle kann die an
RS485 angeschlossenen Geräte mit externer Energie versorgen (nur wenn das Gerät über den Gleichstromeingang mit Strom
versorgt wird). Die Ausgangsspannung VOUT entspricht der Gleichstrom-Eingangsspannung VIN.

Gateway-Verbindungseinstellungen

In diesem Abschnitt wird die serielle RAK7431 WisNode Bridge an das RAKwireless Gateway angeschlossen. Für diese
Demonstration wird ein RAK7249 WisGate Edge Max verwendet. Nachfolgend sind die Voraussetzungen für diesen Abschnitt
aufgeführt.

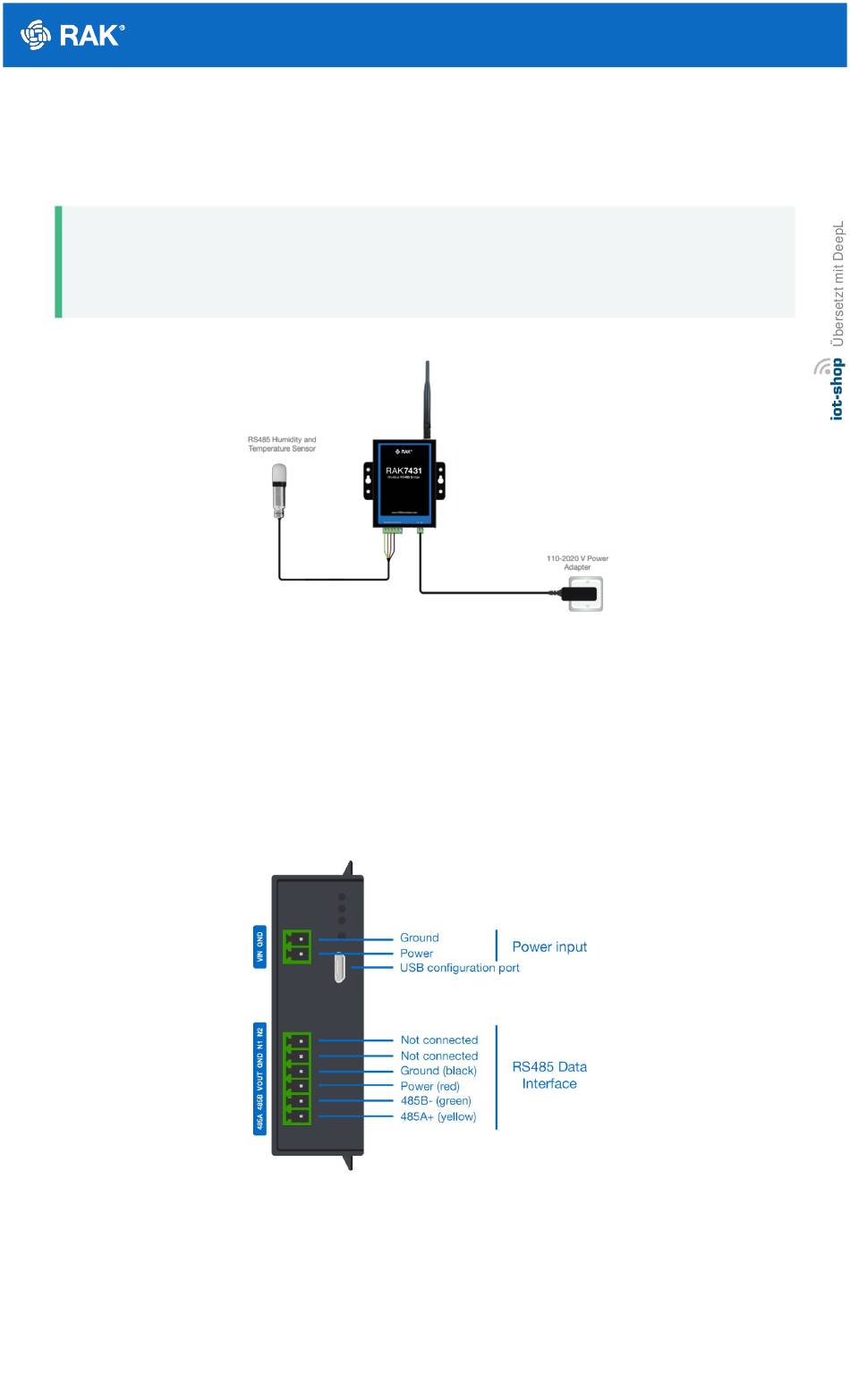

Abbildung 2: RAK7431-Brücke mit angeschlossenem Sensor und Stromversorgung
Abbildung 3: Pinbelegung der RAK7431-Schnittstelle
