RAK7431 Schnellstartanleitung

Voraussetzungen

Was benötigen Sie?

Bevor Sie die einzelnen Schritte in der Installationsanleitung für die RAK7431 WisNode Bridge Serial durchgehen, stellen Sie

sicher, dass Sie die folgenden erforderlichen Gegenstände bereit haben:

Hardware-Werkzeuge

RAK7431 WisNode Bridge Serial

Micro-USB-Kabel

Gateway in Reichweite zum Testen

Ein Windows-/Mac OS-/Linux-Computer

Software-Tools

RAK-Seriellschnittstellen-Tool

MQTTfx-Tool

Produktkonfiguration

Typische Netzwerkanwendung

RAK7431 wandelt Daten aus dem RS485-Protokoll in LPWAN-Funknachrichten um und übermittelt sie über ein LPWAN-

Gateway an einen Cloud-Server. Cloud-Server können auch proaktiv Daten an RAK7431 senden, um eine bidirektionale

Datenübertragung zu ermöglichen. Mit RAK7431 können Sie Daten aus einem herkömmlichen RS485-Kabelnetzwerk in ein

Funknetzwerk umwandeln.

Verbinden Sie den RAK7431 mit dem Sensor

Konfiguration der Stromschnittstelle

Das Gerät RAK7431 kann entweder über folgende Anschlüsse mit Strom versorgt werden:

DC-Anschlüsse (VIN/GND)

Micro-USB

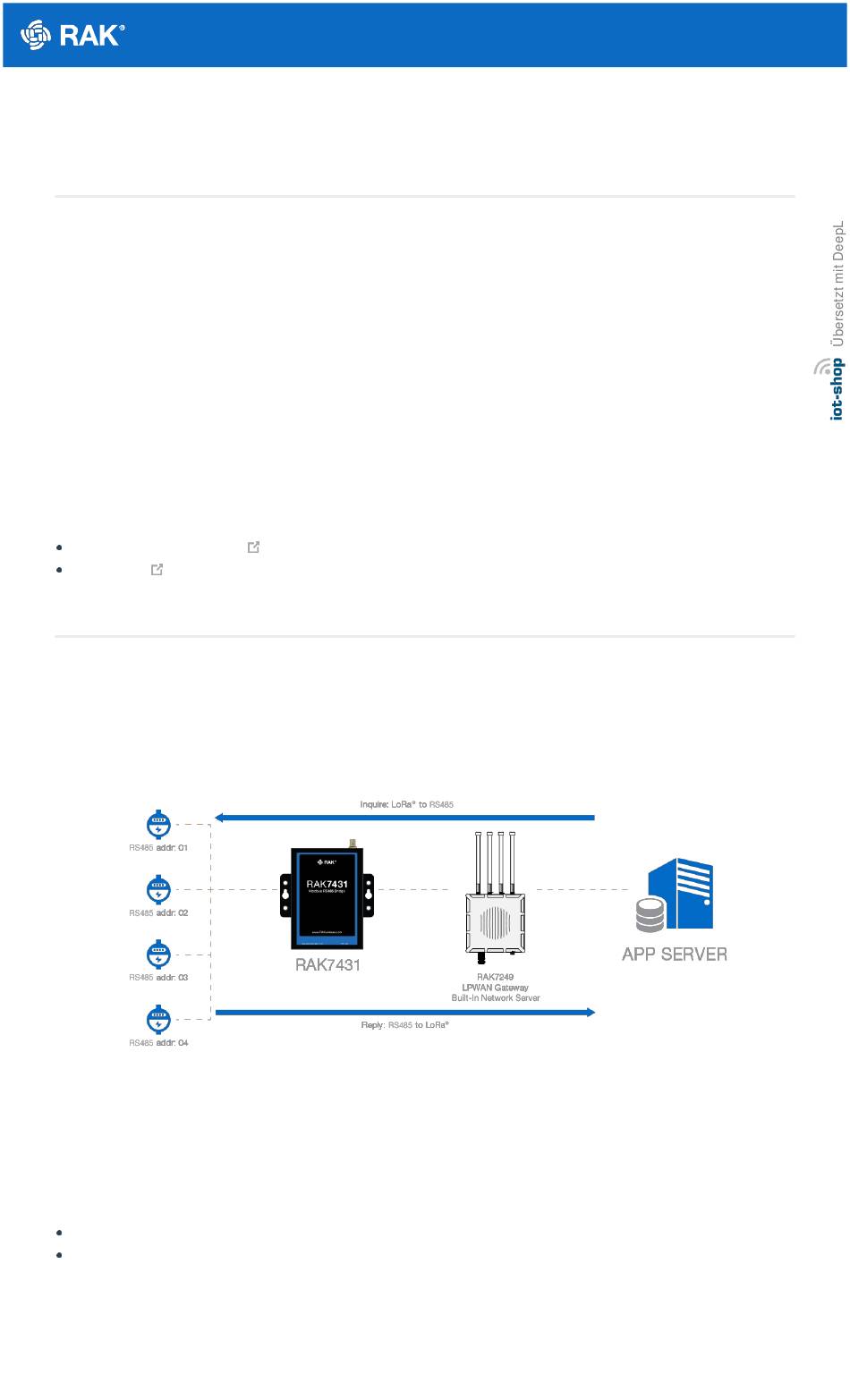

Abbildung 1: Beispiel für die Kommunikation mit RS485-fähigen Geräten

Inhaltsverzeichnis

Inhaltszusammenfassung für RAK WisNode Bridge Serial

Seite 1 Dokumentationszentru RAK7431 Schnellstartanleitung Voraussetzungen Was benötigen Sie? Bevor Sie die einzelnen Schritte in der Installationsanleitung für die RAK7431 WisNode Bridge Serial durchgehen, stellen Sie sicher, dass Sie die folgenden erforderlichen Gegenstände bereit haben: Hardware-Werkzeuge RAK7431 WisNode Bridge Serial Micro-USB-Kabel Gateway in Reichweite zum Testen...
Seite 2: Konfiguration Der Datenschnittstelle
Dokumentationszentru Die DC-Schraubklemmen unterstützen 8 bis 48 VDC. Der Micro-USB-Anschluss kann zur Stromversorgung des RAK7431 mit bis zu 5 V / 500 mA DC verwendet werden. Gleichzeitig dient der USB-Anschluss als Konfigurationsanschluss für das Gerät. Mit dem USB-Kabel können Sie den RAK7431 an den USB-Anschluss eines Computers anschließen und Ihre Konfigurationseinstellungen importieren.
Seite 3: Gateway-Konfiguration Einrichten Des Integrierten Netzwerkservers
Dokumentationszentru RAK Serial Port Tool – wird zur Konfiguration der RAK7431 WisNode Bridge Serial verwendet Dokumentation zur Web-Management-Plattform – Anleitung zur Konfiguration des RAK7249 WisGate Edge Max Gateway-Konfiguration Einrichten des integrierten Netzwerkservers Melden Sie sich beim Gateway an, indem Sie die Anweisungen im Abschnitt „Zugriff auf die Web-Verwaltung“...
Seite 4 Dokumentationszentru Abbildung 5: Registrieren einer Anwendung Drücken Sie anschließend auf „Speichern und anwenden“. Sie gelangen zurück zur Seite „Anwendung“. Wählen Sie bei der erstellten Anwendung „Bearbeiten“. Abbildung 6: Anwendungsliste Geben Sie die Geräte-EUI ein und klicken Sie auf „Hinzufügen“. HINWEIS Die EUI des Geräts RAK7431 finden Sie auf dem Etikett auf der Rückseite.
Seite 5: Verbinden Sie Den Rak7431 Mit Ihrem Netzwerk
Verbinden Sie den RAK7431 mit Ihrem Netzwerk Verbinden Sie den RAK7431 über das Micro-USB-Kabel mit einem Computer. Öffnen Sie das RAK Serial Tool und wählen Sie den richtigen COM-Port aus. Die Standard-Baudrate beträgt 115200. Klicken Sie nach der Auswahl auf „Öffnen“.
Seite 6: Frequenzbereich Einstellen
Dokumentationszentru AT+DEVEUI=<Geräte-EUI> Um die Geräte-EUI zu überprüfen, führen Sie Folgendes aus: AT+DEVEUI Um die Anwendungs-EUI einzurichten, führen Sie den folgenden Befehl aus: AT+APPEUI=<Anwendungs-EUI> Um den Anwendungsschlüssel einzurichten, führen Sie den folgenden Befehl aus: AT+APPKEY=<Anwendungsschlüsse l> Um die zuvor konfigurierte Anwendungs-EUI und den Schlüssel zu überprüfen, führen Sie die folgenden Befehle aus: AT+APPEUI AT+APPKEY Abbildung 10: Konfiguration des RAK7431...
Seite 7: Einstellung Der Datenübertragungsrate Der Seriellen Schnittstelle
AS923 Für diese Demonstration wird EU868 verwendet. Um das gewünschte regionale Frequenzband einzustellen, verwenden Sie den Befehl: AT+REGION=EU868 HINWEIS Die regionalen Frequenzeinstellungen müssen mit dem vom RAK Commercial Gateway unterstützten Band übereinstimmen. Einstellung der Datenübertragungsrate der seriellen Schnittstelle HINWEIS Die Baudrateneinstellung muss mit der Baudrate des Sensors übereinstimmen, die 9600 beträgt.
Seite 8: Rak7431-Betriebsmodi Konfigurieren Transparenter Datenmodus
Dokumentationszentru AT+RESTART Wenn alles richtig konfiguriert ist, erscheint nach Ausführung des Neustartbefehls folgende Ausgabe im RAK Serial Tool: Abbildung 11: RAK7431 erfolgreich verbunden RAK7431-Betriebsmodi konfigurieren Transparenter Datenmodus Wenn die RS485-Datenschnittstelle im Modbus-Modus arbeitet, kann das Datenkapselungsformat in zwei Typen unterteilt werden: transparenter Modus und nicht transparenter Modus.
Seite 9 Dokumentationszentru Bedingung er ist eingeschaltet HINWEIS Die Änderung tritt unmittelbar nach der Änderung in Kraft. Geplante Abfragefunktion Wenn das Gerät im MODBUS-Modus arbeitet, unterstützt es die geplante Abfragefunktion. Das bedeutet, dass das Gerät in bestimmten Zeitabständen (Abfragezyklus) eine Abfrage durchführt. Während der Abfrage sendet das Gerät nacheinander die zuvor hinzugefügten MODBUS-Befehle und leitet die entsprechenden Antwortdaten über das LoRaWAN-Netzwerk weiter.
Seite 10: Polling-Anweisungen Hinzufügen
Dokumentationszentru AT+POLLPERIOD=60 RAK7431 unterstützt den Polling-Modus, der bis zu 32 Abfragebefehle mit einer maximalen Länge von 128 Byte pro Befehl speichert. Polling-Intervalle und Wartezeiten können nach Bedarf angepasst werden. RAK7431 wandelt die vom RS485- Knoten zurückgegebenen Daten in eine LoRaWAN-Nachricht um, die unverändert oder gekapselt an das LoRaWAN-Gateway gesendet werden kann.
Seite 11 Dokumentationszentru AT+ADDPOLL=4:0F0300000002C525 Der RAK7431 sendet alle 1 Minute einen Befehl an den Sensor, um Temperatur- und Feuchtigkeitsdaten abzurufen. Nachfolgend sind die Ergebnisse von 3 aufeinanderfolgenden geplanten Abfragen aufgeführt: DTU Tx: Der Abfragebefehl, der über die RS485-Datenschnittstelle an die Sensoren gesendet wird DTU Rx: Die empfangenen Sensordaten.
Seite 12: Mqtt-Abonnement Für Datenserver
Dokumentationszentru MQTT-Abonnement für Datenserver Um die Funktionalität besser zu veranschaulichen, verwenden wir die Anwendungsserver-Integrationsfunktion, um die integrierten Netzwerkserver-Themen mit dem MQTT-Client zu abonnieren, Daten abzurufen und Anweisungen an den RAK7431 zu senden. Abbildung 15: Gateway-MQTT-Themenvorlagen Um mit der MQTT-Brücke im Gateway zu kommunizieren, müssen wir MQTT-Themenvorlagen verwenden. MQTT-Themenkonfiguration: Anwendung/{{Anwendungs-ID}}/Gerät/{{Geräte-EUI}}/join Anwendung/{{Anwendungs-ID}}/Gerät/{{Geräte-EUI}}/rx...
Seite 13 Dokumentationszentru Abbildung 17: MQTT.fx-Einstellungen Klicken Sie auf die Schaltfläche „Verbinden“. Der grüne Punkt zeigt an, dass die Verbindung zum MQTT-Broker erfolgreich hergestellt wurde. Abbildung 18: MQTT.fx erfolgreich verbunden Wenn wir alle Daten von der MQTT-Bridge empfangen möchten, können wir das Platzhalterzeichen # verwenden. Wählen Sie die Registerkarte „Subscribe“, geben Sie den Platzhalter ein und klicken Sie auf „Subscribe“.
Seite 14 Dokumentationszentru Abbildung 20: Daten des abonnierten Themas Beachten Sie, dass das Datenfeld im Base64-Format vorliegt, das in eine Hexadezimalzeichenfolge konvertiert werden muss, um verwendet werden zu können. Wir können das Datenformat in den integrierten Servereinstellungen ändern. Gehen Sie dazu zu „Gateway > Anwendung > Integrationen > Datenkodierungs-/Dekodierungstyp“ und wählen Sie „HEX-Zeichenfolge“...
Seite 15 Dokumentationszentru Abbildung 21: Ändern des Datenkodierungs-/Dekodierungstyps Nun liegen alle empfangenen Daten im HEX-String-Format vor.
Seite 16: Rak7431 Fernsteuerung Und Konfiguration Über Mqtt.fx
Dokumentationszentru Abbildung 22: Feld für empfangene Daten im HEX-Format RAK7431 Fernsteuerung und Konfiguration über MQTT.fx Um den RAK7431 fernzusteuern, müssen Sie Nachrichten an das MQTT-Thema „TX” des Netzwerkservers des Gateways senden. Fügen Sie eine Liste mit geplanten Abfrageaufgaben hinzu Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN...
Seite 17 Dokumentationszentru HINWEIS Die Nachrichtenlänge enthält nicht den Header. Beispiel: Wir fügen eine Abfrageanweisung hinzu. Thema veröffentlichen: application/1/device/60c5a8fffe75404b/tx HINWEIS Die Anwendungs-ID und die Geräte-EUI sollten mit den Einstellungen im Gateway übereinstimmen. Um dies erfolgreich abzuschließen, muss das JSON-Datenformat eingehalten werden. Inhalt des Uplinks: „confirmed”:true, „fPort”:129, „data”:„030001000901010300000002C40B”...
Seite 18 Dokumentationszentru Abbildung 24: Veröffentlichen von Daten im RX-Thema Nach der Veröffentlichung der Daten können wir die Downlink-Anweisung und die Uplink-Antwort aus dem RAK Serial Tool sehen: Abbildung 25: Empfangene Daten und gesendete Antwort Nachrichtenformat bei erfolgreicher Ausführung: DTU_CMD MSER MDATA_LEN...
Seite 19: Entfernen Sie Die Liste Der Geplanten Abfrageaufgaben
Dokumentationszentru Abbildung 26: Empfangene Bestätigung der Aufgabe Entfernen Sie die Liste der geplanten Abfrageaufgaben Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN MDATA TASK_ID 0x04 2 Byte 2 Byte 1 Byte Beispiel: Entfernen der zeitgesteuerten Abfrage von Temperatur- und Feuchtigkeitssensoren auf einem Knoten: Veröffentlichen Sie das Thema: Application/1/device/60c5a8fffe75404b/tx Inhalt:...
Seite 20 Dokumentationszentru „confirmed”:true, „fPort”:129, „data“: „040001000101“ Abbildung 27: Poll-Downlink-Nachricht entfernen Nachrichtenformat bei erfolgreicher Ausführung: DTU_CMD MSER MDATA_LEN MDATA TASK_ID 0x84 2 Byte 2 Byte 1 Byte...
Seite 21: Lesen Sie Die Liste Der Geplanten Abfrageaufgaben
Dokumentationszentru Abbildung 28: Meldung „Umfrage erfolgreich entfernt“ Die MQTT-Abonnementleiste zeigt die Upstream-Meldung „84000100010101“ an, was bedeutet, dass die Aufgabe erfolgreich entfernt wurde. Lesen Sie die Liste der geplanten Abfrageaufgaben Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN MDATA TASK_ID 0x05 2 Byte 2 Byte 1 Byte Thema veröffentlichen:...
Seite 22 Dokumentationszentru „confirmed”:true, „fPort”:129, „data”:„050001000101” Abbildung 29: Veröffentlichen der Read-Poll-Task-Nachricht Format der erfolgreichen Upstream-Nachricht: DTU_CMD MSER MDATA_LEN MDATA TASK_ID DATA 0x85 2 Byte 2 Byte 1 Byte nByte Öffnen Sie die MQTT-Abonnement-Spalte, um die Leistung der obigen Zeile zu sehen: „8500010009010103000000002C40B” ist die Abfrage an die Aufgabe, die Auftrags-ID lautet 1, der Inhalt des Auftrags ist 010300000002C40B (Beispielregister).
Seite 23 Dokumentationszentru Abbildung 30: Vom Knoten empfangene Nachricht LoRa-Konfiguration lesen Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN MDATA 0x06 2 Byte 2 Byte 0 Byte Thema veröffentlichen: Anwendung/1/Gerät/60c5a8fffe75404b/tx Inhalt: „confirmed”:true, „fPort”:129, „data“: „0600010000“...
Seite 24: Ändern Sie Die Lora-Konfiguration
Dokumentationszentru Abbildung 31: LoRa-Konfiguration veröffentlichen, Nachricht lesen Führen Sie das erfolgreiche Upstream-Nachrichtenformat aus: DTU_CMD MSER MDATA_LEN MDATA DATE TXPWR BESTÄTIGEN WIEDERHOLEN NRAT DUTY 0x86 2 Byte 2 Byte ZYKLUS 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1Byte DATARATE: Geschwindigkeit (0 –...
Seite 25 Dokumentationszentru Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN MDATA DATA DUTY TXPWR CONFIRM RETRY RATE CYCLE 0x07 2Byte 2Byte 1 Byte 1 Byte 1 Byte 1 Byte 1 Byte 1Byte Thema veröffentlichen: Anwendung/1/Gerät/60c5a8fffe75404b/tx Inhalt: „confirmed”:true, „fPort”:129, „data”:„070001000601050103010” Der obige Befehl ändert die Datenrate auf „1” und die Sendeleistung auf „5”. Abbildung 33: Veröffentlichung der geänderten LoRa-Konfigurationsdaten Führen Sie das erfolgreiche Upstream-Nachrichtenformat aus: DTU_CMD...
Seite 26: Setzen Sie Die Standard-Lora-Konfiguration Zurück
Dokumentationszentru Abbildung 34: Empfangene Bestätigungsmeldung Setzen Sie die Standard-LoRa-Konfiguration zurück Thema veröffentlichen: Anwendung/1/Gerät/60c5a8fffe75404b/tx Inhalt: „confirmed”:true, „fPort”:129, „data”:„1D00010000” Abbildung 35: Zurücksetzen der Standard-LoRa-Konfiguration Öffnen Sie die MQTT-Abonnementleiste, um die Upstream-Meldung für die erfolgreiche Ausführung anzuzeigen: „9D00010000”.
Seite 27 Dokumentationszentru Abbildung 36: Empfangene Daten LORA-Konfigurationsstandardwerte: DATARATE TXPOWER CONFIRM RETRY ADR_ENABlE DUTYCYCLE_ENABLE 0 – DR_0 19 -19 dBm 1 – offen 3-mal 1 – offen 0 – geschlossen DTU-Konfiguration lesen Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN MDATA 0x08 2 Byte 2 Byte 0 Byte Thema veröffentlichen:...
Seite 28: Ändern Sie Die Dtu-Poll-Konfiguration
Dokumentationszentru Abbildung 37: Nachricht zum Lesen der DTU-Konfiguration veröffentlichen Format der Uplink-Datennachricht bei erfolgreicher Ausführung: DTU_CMD MSER MDATA_LEN MDATA POLL ABFRA BUS- WIEDERHOL RS485 ENABLE GEZEITR ZEITÜBER 0x88 2 Byte 2 Byte SCHREIT 1 Byte 4 Byte 1 Byte 1 Byte 1 Byte POLL ENABLE: Aktiviert geplante Abfragen, 0 –...
Seite 29 Dokumentationszentru Format der Downlink-Befehlsnachricht: DTU_CMD MSER MDATA_LEN MDATA POLL ABFRA BUS- WIEDERHOL RS485 ENABLE GEZEITR ZEITÜBER 0x09 2 Byte 2Byte SCHREIT 1 Byte 4 Byte 1 Byte 1 Byte 1 Byte Thema veröffentlichen: Anwendung/1/Gerät/60c5a8fffe75404b/tx Inhalt: „confirmed”:true, „fPort”:129, „data“: „09000100080100000E10010050“ Der obige Befehl ändert die Abfrageperiode auf nur 1 Stunde. Abbildung 39: Nachricht zum Ändern der DTU-Konfiguration veröffentlichen Format der Uplink-Datenmeldung bei erfolgreicher Ausführung: DTU_CMD...
Seite 30: Zurücksetzen Der Standard-Dtu-Konfiguration
Dokumentationszentru Abbildung 40: Empfangene Bestätigungsmeldung Zurücksetzen der Standard-DTU-Konfiguration Thema veröffentlichen: Anwendung/1/Gerät/60c5a8fffe75404b/tx Inhalt: „confirmed”:true, „fPort”:129, „data”:„1E00010000” Abbildung 41: Zurücksetzen der Standard-DTU-Konfiguration Öffnen Sie die MQTT-Abonnementleiste, um die Upstream-Meldung für die erfolgreiche Ausführung anzuzeigen: „9E00010000“.
Seite 31: Verbindung Zum Helium-Netzwerk
Dokumentationszentru Abbildung 42: Empfangene Daten DTU Konfigurieren Sie den Anfangswert: POLL_ENABLE POLL_PERIOD BUS_TIMEOUT RS485 1 – ein 3600 Sekunden 1 Sekunde 0xE0 Verbindung zum Helium-Netzwerk Helium hat sich mit mehr als 27.000 weltweit eingesetzten Geräten schnell zum am weitesten verbreiteten LPWAN- Gemeinschaftsnetzwerk entwickelt.
Seite 32 Dokumentationszentru Abbildung 43: Helium-Konsole Nach der Registrierung/Anmeldung gelangen Sie auf die Startseite, auf der Sie links Ihren Funktionsbaum und oben Ihren DC-Kontostand sowie mehrere nützliche Links sehen können. Abbildung 44: Startbildschirm der Helium-Konsole Gehen Sie zum Abschnitt „Geräte“ im Funktionsbaum. Wenn Sie dies zum ersten Mal tun, sind noch keine Geräte registriert. Klicken Sie auf die Schaltfläche „+ Gerät hinzufügen“, um zu beginnen.
Seite 33 Dokumentationszentru Abbildung 45: Abschnitt „Geräte“ Es öffnet sich ein Fenster mit einer Reihe von Feldern, in denen Sie die für die Registrierung erforderlichen Geräteparameter eingeben müssen. Abbildung 46: Hinzufügen eines neuen Geräts Geben Sie einen Namen Ihrer Wahl ein. Die Werte für Dev EUI, App EUI und App Key werden standardmäßig zufällig generiert.
Seite 34 Dokumentationszentru Jetzt ist Ihr RAK7431 registriert und wartet auf die Aktivierung. Dazu müssen Sie die Dev EUI, App EUI und den App Key mit RAK Serial Port Tool in den RAK7431 importieren . Öffnen Sie das Tool, wählen Sie den gewünschten Port (Standard-Baudrate) aus und öffnen Sie ihn. Beginnen Sie dann mit dem Importieren Ihrer Einstellungen.
Seite 35: Verbindung Zu The Things Network V3 (Ttnv3)
Auf der Things Conference 2021 wurde bekannt gegeben, dass The Things Network auf The Things Stack v3 umgestellt wird. In diesem Abschnitt wird gezeigt, wie Sie RAK7431 WisNode Bridge Serial mit The Things Stack verbinden. Um sich bei TTNv3 anzumelden , gehen Sie auf .
Seite 36: Hinzufügen Einer Anwendung
Abbildung 51: Konsolenseite nach erfolgreicher Anmeldung HINWEIS Um die RAK7431 WisNode Bridge Serial mit TTNv3 verbinden zu können, sollten Sie bereits ein Gateway in Reichweite von TTNv2 oder TTNv3 angeschlossen haben oder sicherstellen, dass Sie sich in Reichweite eines öffentlichen Gateways befinden.
Seite 37 Dokumentationszentru Abbildung 52: Seite „Anwendung erstellen“ Geben Sie die erforderlichen Informationen ein: Eigentümer Wird automatisch von The Things Stack basierend auf Ihrem Konto oder Ihrer erstellten Organisation ausgefüllt. Anwendungs-ID – Dies ist die eindeutige ID Ihrer Anwendung im Netzwerk. Beachten Sie, dass die ID nur Kleinbuchstaben, Zahlen und Bindestriche (-) enthalten darf.
Seite 38 Unter der Überschrift „Endgerät registrieren“ finden Sie zwei Optionen zum Registrieren eines Geräts. Da RAK7431 WisNode Bridge Serial Teil des LoRaWAN-Geräterepositorys ist, können Sie es über die Option „Aus dem LoRaWAN- Repository“ registrieren. Suchen Sie im Dropdown-Menü „Marke“ die Option „RAKwireless Technology Co.“ und wählen Sie sie aus.
Seite 39 AppEUI – Die AppEUI identifiziert eindeutig den Besitzer des Endgeräts. Sie wird vom Gerätehersteller bereitgestellt. Um die AppEUI zu erhalten, verbinden Sie Ihr Gerät über ein USB-Kabel mit Ihrem Computer. Öffnen Sie das RAK Serial Port Tool, wählen Sie den richtigen COM-Port und die richtige Baudrate und führen Sie den folgenden Befehl aus: AT+APPEUI Abbildung 57: AppEUI des Geräts...
Seite 40: Konfigurieren Des Geräts Im Otaa-Modus
Gerät geliefert werden, benötigen Sie von dort nur den Anwendungsschlüssel. Abbildung 58: OTAA-Geräteparameter Stellen Sie mit dem RAK Serial Port Tool den Verbindungsmodus, die Geräteklasse und Ihre LoRaWAN-Region auf das richtige Frequenzband ein, indem Sie die folgenden AT-Befehle verwenden: Für den Beitrittsmodus (OTAA) AT+JOINMODE=OTAA Für die Klasse (Unterstützte Klassen sind: Klasse A, Klasse B und Klasse C.
Seite 41 Dokumentationszentru Abbildung 59: Einrichten der RAK7431 WisNode Bridge Serielle Betriebsmodi HINWEIS Das folgende Tutorial basiert auf der Verwendung des EU868-Frequenzbands. Nachdem diese Parameter eingestellt sind, geben Sie den App-Schlüssel mit dem folgenden Befehl ein. Denken Sie daran, „XXXX“ durch den entsprechenden Parameterwert für Ihren speziellen Fall zu ersetzen. AT+APPKEY=XXXX Abbildung 60: Einrichten der seriellen OTAA-Parameter der RAK7431 WisNode Bridge Um nach der Konfiguration eine Verbindung zum LoRaWAN-Netzwerk herzustellen, muss das Gerät neu gestartet...
Seite 42 Dokumentationszentru A b bildung 61: Bestätigung der Netzwerkverbindung Im Live-Datenfeed können Sie sehen, dass die RAK7431 WisNode Bridge Serial erfolgreich verbunden wurde. Abbildung 62: Empfang von Daten im Live-Datenfeed Letzte Aktualisierung: 29.07.2022, 22:17:19 Uhr...
