INSTALLATIE
alleen riemgeleider
16mm (5/8")
5/32" (4mm)
BEVESTIG DE SCHOUDERGORDEL
8mm (3/8")
Aantrekmechanisme
voorzijde
13 NM MAX
(115 lbf-in)
Aantrekmechanisme
achterzijde

INSTALLATIEVEREISTEN

Rolstoel met een rugleuning van metaal of kunststof,
met een dikte van maximaal 4 mm (5/32"). Bij dikkere
rugleuningen zijn er langere schroeven nodig die een
minimale treksterkte hebben van 90 kg (200 lbs) (niet
bij de verpakking inbegrepen).
POSITIONERING
De gebruiker in de rolstoel plaatsen en in de juiste
positie plaatsen met behulp van de heupgordel.
Positioneer de riemgeleiders tussen de nek en het
schoudergewricht, ongeveer op schouderhoogte
(omhoog/omlaag afstellen voor juiste drukverdeling).
Bepaal de richting van de riemgeleider op basis van
de behoeften van de gebruiker.

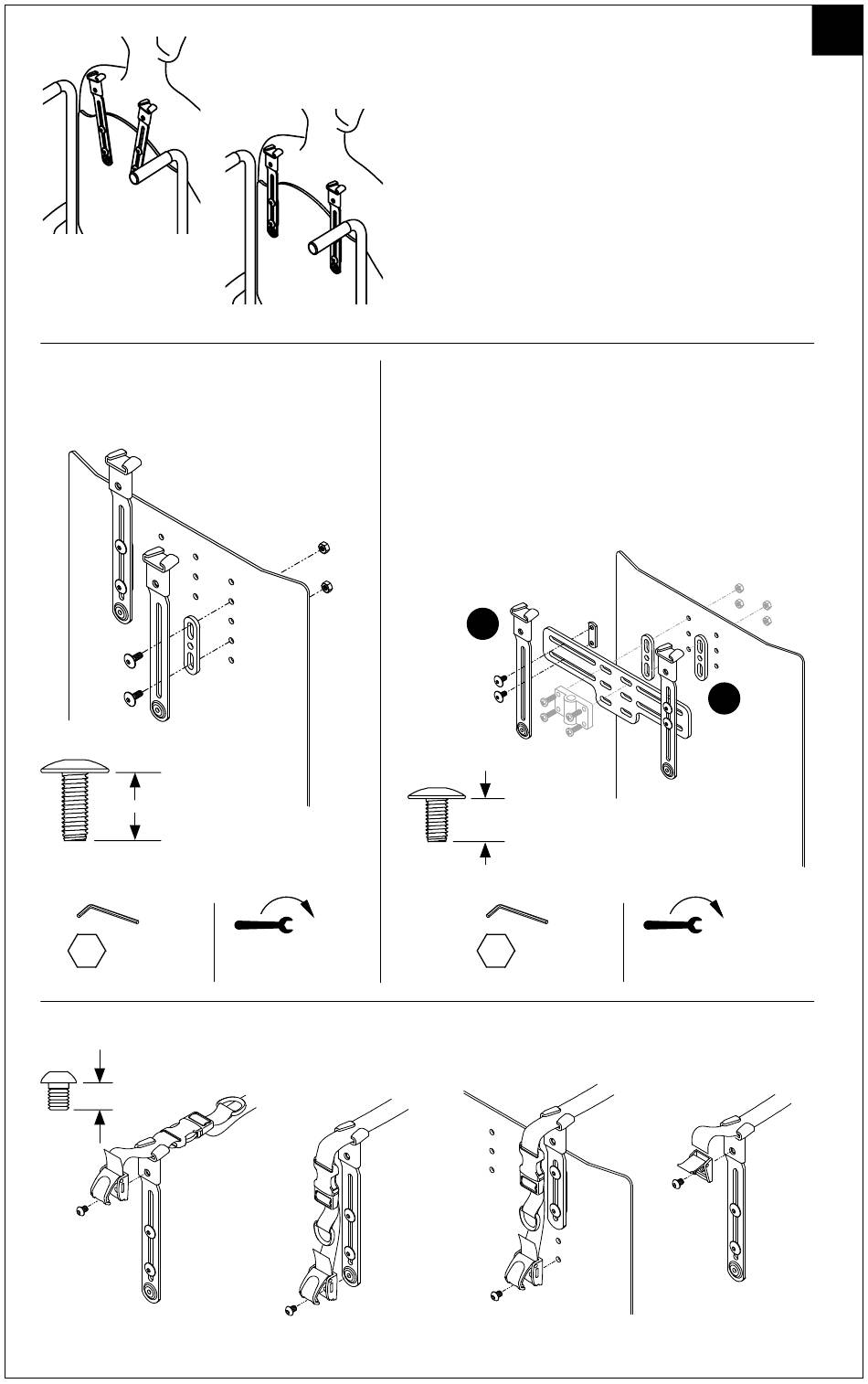

INSTALLATIE
met montage-adapter
1. Bevestig de riemgeleiders aan de montage-adapter
met schroeven van 12mm (1/2") en plaatmoeren.
2. Bevestig de montageadapter op de achterzijde van
de stoel met behulp van de hoofdsteunaansluiting en
de bijbehorende schroeven, of ander geschikt beves-
tigingsmateriaal. (Niet in het pakket inbegrepen)
1
12mm (1/2")
5/32" (4mm)
Aantrekmechanisme achterzijde
met gordelgeleider van 150 mm
2
13 NM MAX
(115 lbf-in)
Gordelsluiting
