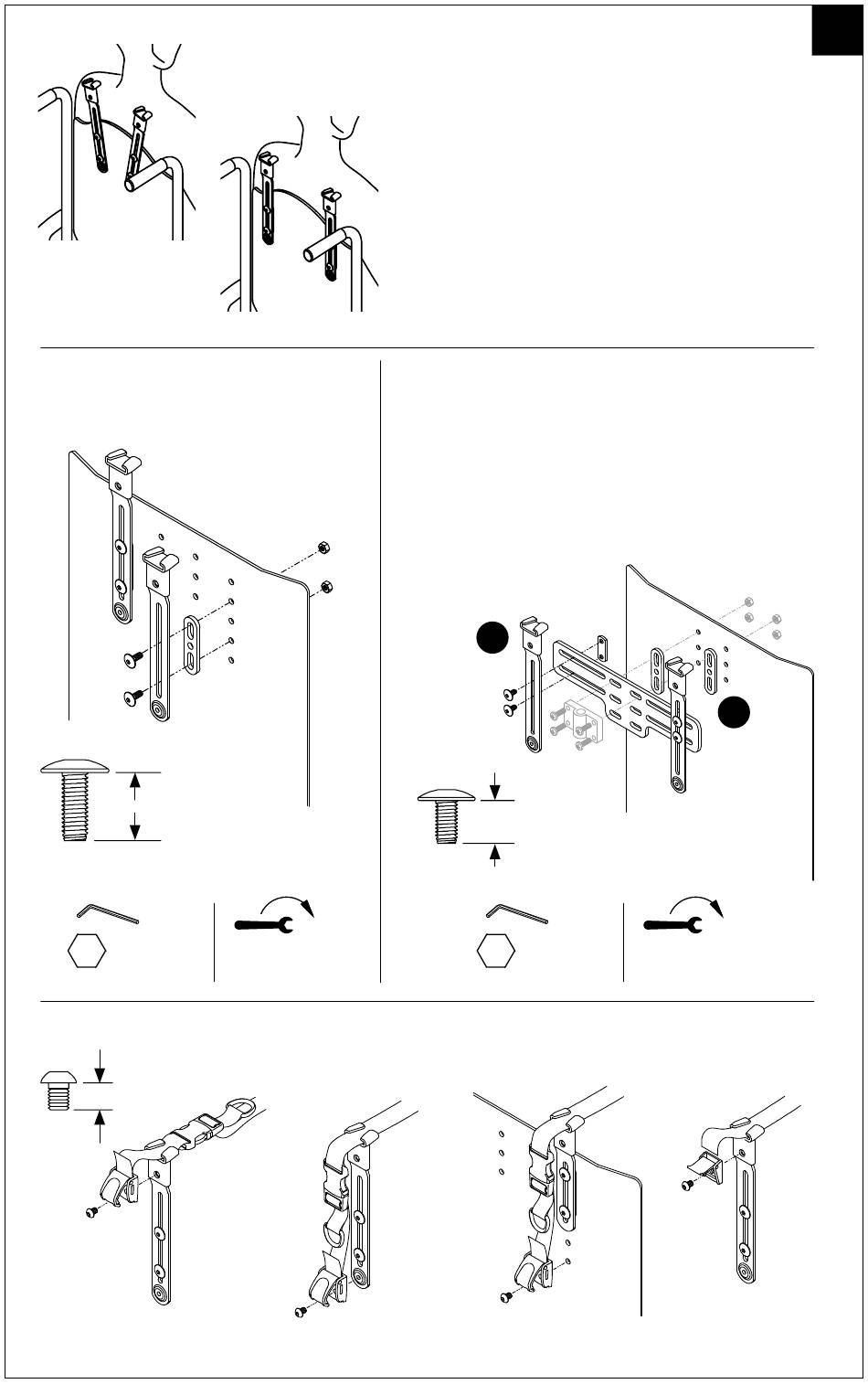

INSTALLATION
nur Gurtführung
16mm (5/8")
5/32" (4mm)

BEFESTIGEN SIE DEN SCHULTERGURT

8mm (3/8")
Mit Vorderzug
13 NM MAX
(115 lbf-in)
Mit Hinterzug
ANFORDERUNGEN FÜR DIE INSTALLATION
Rollstuhl mit versteifter Rückenlehne aus Metall oder
Kunststoff, bis zu 4 mm (5/32") dick. Dickere Rücken-
lehnen erfordern längere Befestigungsschrauben mit
einer Mindestabreißkraft von 90 kg (200 lbs) (nicht im
Lieferumfang enthalten).

POSITIONIERUNG

Setzen Sie den Patienten in den Rollstuhl und bringen
Sie ihn mit Hilfe des Becken-Haltegurtes in die richtige
Sitzposition. Positionieren Sie die Gurtführungen
zwischen Hals und Schultergelenk, etwa auf Schulter-
höhe (zum Druckausgleich nach oben/unten verstellen).
Bestimmen Sie die beste Ausrichtung der Gurtführun-
gen basierend auf den Anforderungen des Benutzers.
INSTALLATION
mit Montageadapter
1. Befestigen Sie die Gurtführungen mit 12mm (1/2")
Schrauben und Mutternplatten am Montageadapter.
2. Befestigen Sie den Montageadapter unter Verwend-
ung der Kopfstützenaufnahme und deren Schrauben
oder mittels anderer geeigneter Beschläge an der
Rückenlehne. (Nicht im Lieferumfang enthalten.)
1
12mm (1/2")
5/32" (4mm)
Hinterzug mit 150 mm
Gurtführung
2
13 NM MAX
(115 lbf-in)
Gurtschloss
de
