INBETRIEBNAHME DES SUBWOOFERS
7 Inbetriebnahme des Subwoofers
In diesem Kapitel erfahren Sie, wie Sie Ihren Subwoofer an das Stromnetz und an Ihre Signalquelle
anschließen sowie Sie mit dem Subwoofer gegebenenfalls Ihre aktiven RL- oder MO-Lautsprecher
ansteuern. Vergewissern Sie sich, dass der Netzschalter (6) auf der Geräterückseite zunächst auf der
Position »O« steht. Erst wenn Sie den Subwoofer vollständig angeschlossen haben (Siehe Kapitel 7.1
und 7.2), nehmen Sie das Gerät über den Netzschalter in Betrieb.
Der Subwoofer kann an jeden Vorverstärker (U
7.1 Netzanschluss
Der Lautsprecher verfügt über ein Weitbereichs-Schaltnetzteil und ist daher kompatibel mit allen
gängigen Netzspannungen.
7.2 Kabelbeschaltung
Zum Anschluss der Signalquelle verwenden Sie die Eingangsbuchsen (7) (INPUT 1 und INPUT 2) auf
der Rückseite des Verstärkers.Die Ein- und Ausgänge des Subwoofers sind elektronisch symmetrisch
ausgeführt. Wenn Ihre Signalquelle ebenfalls über symmetrische Anschlüsse verfügt, verwenden Sie
bitte ein entsprechend der Tabelle und Grafik verdrahtetes Kabel.
Unsymmetrischer Anschluss
Erde (Schirm) Gehäuse
Signal + Spitze
Signal - Gehäuse
Wenn Sie eine Signalquelle mit unsymmetrischen Ausgängen (Cinch) nutzen, müssen Sie eine
Zwangssymmetrierung der Verbindungskabel vornehmen. Dadurch werden Brumm- und andere
Störgeräusche aus dem Subwoofer vermieden. Die obere Tabelle und die nachstehende Abbildung
zeigen Ihnen die Verdrahtung.
musikelectronic geithain GmbH
(Signalquelle)
Cinch
Pin 1
Pin 2
Pin 3

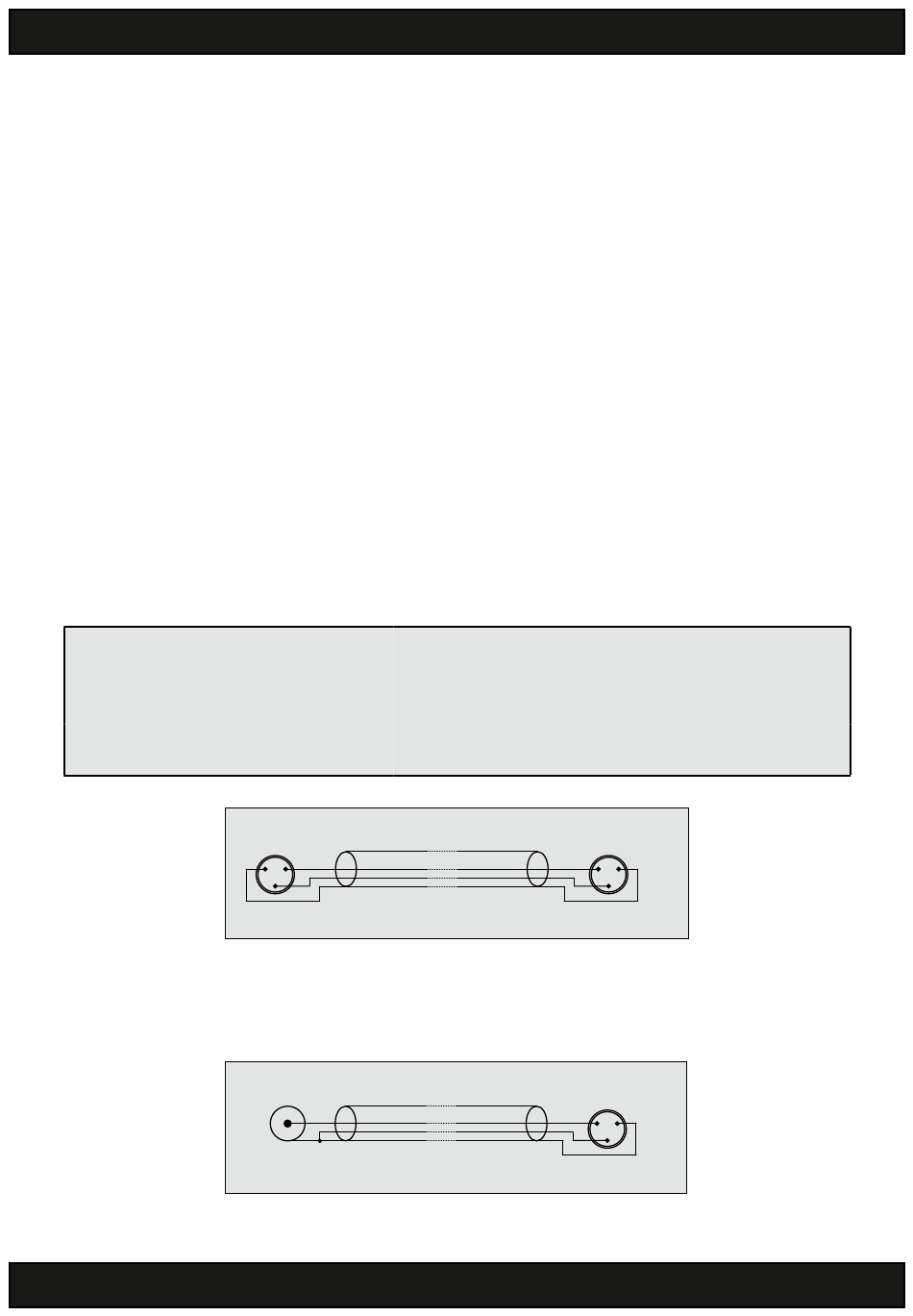

Kabelverdrahtung - symmetrischer (XLR) Anschluss
1 2
3
Quelle (XLR-F)
Kabelverdrahtung - unsymmetrischer (Cinch) zu symmetrischen (XLR) Anschluss
Quelle (Cinch)
= 1 V ... 5 V; R < 600 Ω) angeschlossen werden.
a i
Symmetrischer Anschluss
(Lautsprecher)
XLR
2
Kabel Lautsprecher (XLR-M)
2
Kabel Lautsprecher (XLR-M)
Symmetrischer Anschluss
(Signalquelle)
XLR
Pin 1
Pin 2
Pin 3
1
3
1
3
