3.2 Außengerät

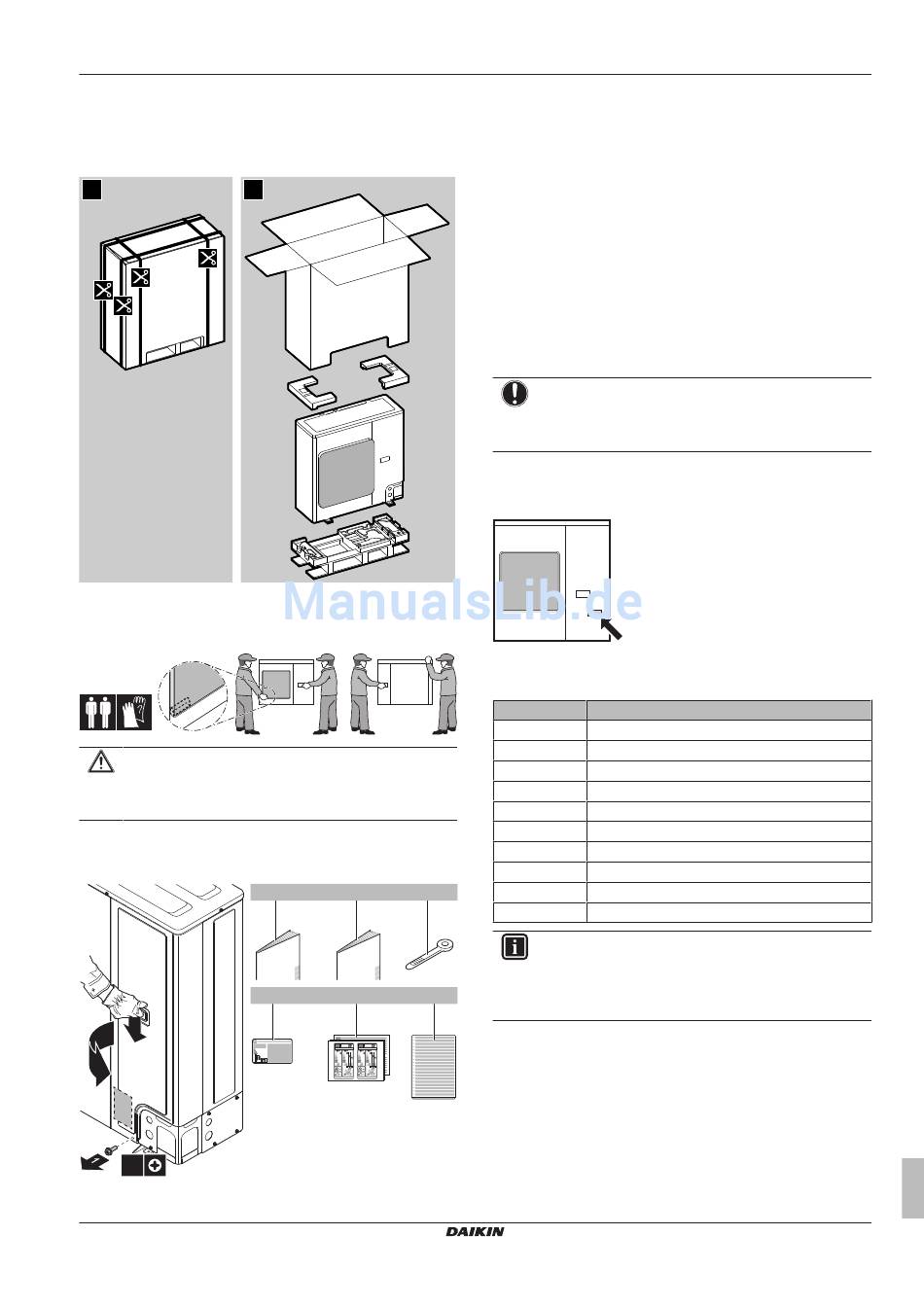

3.2.1 So nehmen Sie die Außeneinheit aus der
Verpackung
1 2
3.2.2 So handhaben Sie die Außeneinheit
Die Einheit achtsam tragen, so wie es gezeigt wird:
ACHTUNG
Berühren Sie NICHT
Aluminiumrippen des Geräts, um eine Verletzung zu
vermeiden.
3.2.3 Von der Außeneinheit die Zubehörteile
abnehmen
2
3
1×
a Allgemeine Sicherheitshinweise
b Installationsanleitung für die Außeneinheit
AZAS71~140M_V1+Y1
Sky Air Active-series
4P486048-1 – 2017.04
den Lufteinlass oder die
a b c
1× 1× 2×
d e f
1× 1× 1×
ENERG ENERG
Y IJA Y IJA
IE IA IE IA
4 Über die Geräte und Optionen
c Kabelbinder
d Etikett für fluorierte Treibhausgase
e Energiezeichen
f Mehrsprachiger Aufkleber mit Hinweisen zu fluorierten
Treibhausgasen (nur bei AZAS71)
4 Über die Geräte und Optionen
4.1 Übersicht: Über die Geräte und
Optionen
Dieses Kapitel informiert über folgende Punkte:
▪ Außeneinheit identifizieren
4.2

Identifikation

HINWEIS
Achten Sie bei der gleichzeitigen Installation oder Wartung
von mehreren Geräten darauf, die Wartungsblenden der
verschiedenen Modelle NICHT zu vertauschen.
4.2.1 Typenschild: Außengerät
Wo?
Modellkennung
Beispiel: A Z A S 140 C7 V1 B [*]
Code
A Außeneinheit für Nutzung als Paar
Z Inverter
A Kältemittel R32
S Baureihe unteres Segment
71~140 Leistungsklasse
M7 Modellreihe
V1 Stromversorgung: 1~, 220~240 V, 50 Hz
Y1 Stromversorgung: 3N~, 380~415 V, 50 Hz
B Europäischer Markt
[*] Kennzeichnung einer kleineren Modelländerung
INFORMATION
Dieses Gerät darf nicht in einer Region mit hoher
Luftfeuchtigkeit und
installiert werden. Für solche Regionen wird das Modell
RZAG empfohlen.
5

Vorbereitung

5.1 Übersicht: Vorbereitung
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, bevor Sie zur Baustelle gehen.
Es enthält Informationen zu folgenden Punkten:
▪ Den Ort der Installation vorbereiten
Erklärung
niedrigen Außentemperaturen
Referenz für Installateure
