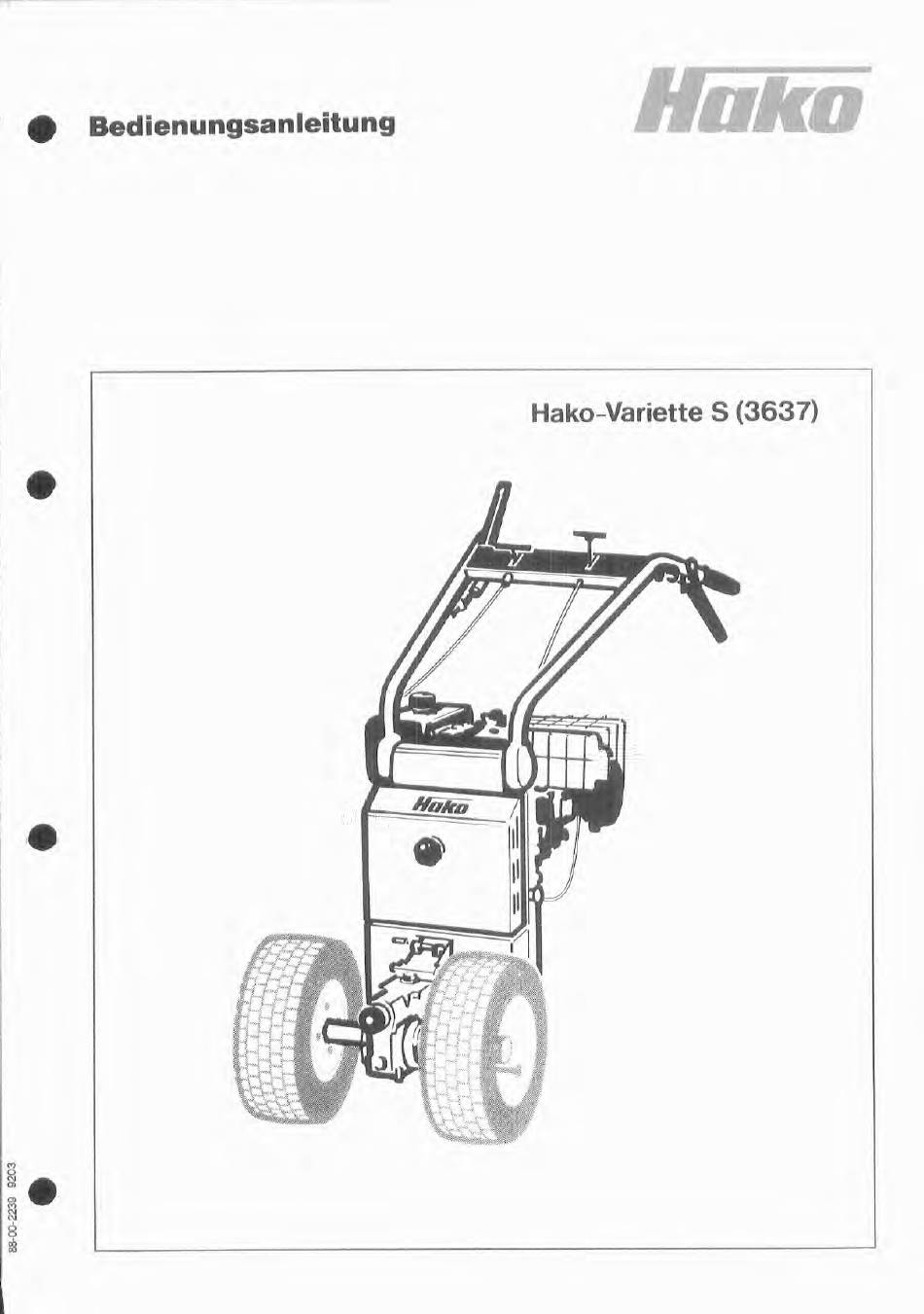

- Seite 1 Bedienungsanleitung Hako-Variette S (3637)
-
Seite 2: Inhaltsverzeichnis
Sei Izug für Zapfwejlenschaltung einstellen Arbeitsgetriebe Technische Daten Abmessungen/Gewichte Keiiriemen und Arbeitsgetriebe Bereifung Viertaktmotor Geräuschemissionswerte Wartungsubersicht Wartungsarbeiten Wir weisen ausdrucklich darauf hin, daß irgendweiche Rechtsansprüche, die auf die Ausführungen dieser Bedienungsanleitung bezogen werden, nicht geltend gemacht werden können. Hako-WerkeGmbH& co D-2060BadOldesloe •Postfach1444•Telefon(045 31)8060... -
Seite 3: Bestimmungsgemäße Verwendung
Es ist unser Wunsch, daß die guten Eigenschaften der Hako-Variette S das Vertrauen rechtfectigen, welches Sie uns durch Ihren Kauf bewiesen haben, Wir haben uns bemüht, Ihnen ein leistunqsfähiqes und zuver- iässiges Gerät zu liefern. In dieser Bedienungsanleitung haben wir alle Stellen. die Ihre Sicherheit betreffen, mit dém Zeichen versehen. -
Seite 4: Vorbereitung Zur Inbetriebnahme
Vorbereitung zur Inbetriebnahme Zusammenbau Die Hako-Variette S ist mit Kunststoffbändern auf einer I-lolzpalette befestigt und in einem Karton verpackt. Aus Verpackungsgründen wurde der Holm im Bereich der Höhenverstellrastung abgebaut und über das Gerät gelegt. Wir empfehlen ihnen, den Karton oben zu offnen und das Gerät einschließlich Palette vorsichtig herauszuheben. -
Seite 5: Bedienen Der Hako-Variette S
— Leerlaut e Hebel ganz zurück = Stop Stop Bedienen Hako-Variette Die Bedienung der Hako-Variette S erfolgt mit wenigen Hebeln, die griffbereit am Hoim ange- ordnet und mit leicht verständlichen Symbolen versehen sind und Ihnen die Einqewöhnunq er- lei chtecn. Starten des Motors •... -
Seite 6: Arbeiten Mit Der Hako-Variette S
Motors e Gashebel auf Leerlauf stellen und Motor im Leeriauf etwas abkühlen lassen, dann ganz zuruck auf „STOP" —die Zündung Wird unterbrochen und der Motor bleibt stehen. Arbeiten mit der Hako-Variette Voc jedem Arbeitseinsatz sind folgende Kontrollen vorzunehmen. Motorölstand •... -
Seite 7: Antriebsräder Anbauen
Bedarf an einem Rad (Differentialwirkung) Oder an beiden Rädern (Differential gesperrt) einzurasten. Für den Transport der Hako-Variette S ohne Motor- antrieb sind beide Rastbolzen zu ziehen und durch eine Drehung von 900 zu arretieren. Das Einrasten erfolgt in umgekehrter Reihenfolge. -
Seite 8: Anbaugerät Abbauen
Die ander Hako-Variette angebrachten W arn-und Hinweisschildec gebenWichtigeHinweisefür den gefahrlosen Betrieb. Die Hako-Variette u nddieArbeitseinrichtungen (Anbaugeräte) sindvor ihrerBenutzung a uf ihren ordnungsgemäßen Zustand und Arbeitssicherheit zu überprüfen. Beim Umgang mit Kraftstoff ist Vorsicht geboten — erhöhte Brandgefahr. Niemals in der Nähe offener Flammen Oder zünd fähiger Funken Kraftstoff... -
Seite 9: Wartungs- Und Einstellarbeiten
Anbaugeräte nur mit den vorgeschriebenen Vorrichtungen befestigen. Die Maschine nur in den Betrieb nehmen, wenn alle Schutzvorrichtungen angebracht und in Schutz- stellung Sind. Nur von den Hako-Werken freigegebene Oder empfohlene Anbaugerate anbauen. Zapfwelienbetrieb ZapfwelIen-Anbaugeräte nur bei abgestelitem Motoc anschließen. Bei Arbeiten mit der Zapfwelie darf sich niemand im Bereich der drehenden Zapf, OderGelenkwelle aufhalten. -
Seite 10: Luftfilter
Das Rauchen und der Umgang mit Feuer sind beim Fullen des Kraftstoffbehälters und bei Arbeiten an Oderin der Nähevon kraftstoffenthaltenden Bauteilen untersagt. Die Vorschriften über Lagerung von Kraftstoffen beachten. 3.1.4 Vergaser Die Hako-VarietteS ist mit einem Membranvergaser (VI/4) ausgerustet. D er Vergaserist werks• seitigeingestellt.EineEinstellkorrekturdarf nur vonwerksgeschulten F achkräftenvorgenommen werden. Luftfi Iter Kraftstoffeinfüllstutzen Chokehebel... -
Seite 11: Stiljegung Des Motors
Kolben geben o Motor einige Male langsam durchziehen und dann gegendie Kompressiongedrehtsteheniassen e Zündkerze wieder eindrehen Keilriemenge_triebe/Gan9wpchse Die Hako-Variette S hat 2 Vorwärts- und eine Rückwärtsfahrstufe. Die Kraftübertragung Getriebe erfolgt über Speziaikeilriemen. Der Keilriemen für die Vorwärtsgänge liegt lose um die Motorriemenscheibe (VII/2) und die Ge- triebescheibe (VI 1/6) herum, Beim Betätigen des Kuppiungshebels fur die Vorwärtsgånge Wird der... -
Seite 12: Keilriemen Fiir Vorwartsqang Auswechsein
3.2.1 Keilriemen für Vorwartsgang auswechseln e Schutzverkieidung abbauen • Platte (VI 1/3) abschrauben e Keilriemenanjage nach Lösen der Mutter (VI 1/7) nach außen verschieben e Keilriemen (VI 1/1) zunächst von der Motorriemenscheibe (VI 1/2), dann aus der Keilriemen- führung (VII/4) aushängen und von der Getrieberiemenscheibe (Vli/6) abnehmen. -
Seite 13: Sei Izug Für Zapfwejlenschaltung Einstellen
3.2.5 Die Einsteilkraft des Einrückhebels am Keilriemengetriebe soil 75 N betragen. Dieser Eim stellwert ist erreicht, wenn die Zugfeder bei eingeschalteter Zapfwelle auf eine Federlänge von ca. 42 mm auseinandergezoqenWird (siehe Skizze). Einstellkraft 75 N Federlånqebei einqeschalteter Zapfwelle Eine Einstellkorrektur ist an der Seilklemme unterhalb des Zapfwellenschalthebels wie folgt vorzunehmen... -
Seite 14: Technische Daten
Technische Daten Linge (ohne Räder) 1200 mm Breite (Holm) Höhe (Holm und Rader) Spurweite 42 kg Gewicht (ohne Räder) Keiiriemep- ynd Arbeitsget!iebe Keilriemengetriebe Keilriemen für V-Gang/R-Gang: 12,5x950/ 13x535 Arbeitsgetriebe Drehzahl d er Arbeitswelle/ZapfwelIe bei 3300 1/min desMotors 1. Gangca.52/1000 1/min 2. -
Seite 15: Geräuschemissionswerte
Geråuschemissionswerte Schalldruck- Schalleistungs- pagel I-PA pegol I-WA Zubehör/Anbaugeråt Modell dB (A) Hako-Variette Rotationsmäher (5123) Hako-Variette 1002 Spezialmåhbalken 102 cm (5168) Hako-Variette Spezialmähbalken 122 cm (5166) Hako-Variette Kommunalmåhbalken (5170) Hako-Variette 1) Der nach LBGPAS11, PAS13 und PAS14 am Ort der Bedienungsperson bei üblichen Einsatzbe- dingungen gemessene Schalldruckpegel (I-PA). -
Seite 16: Wartungsubersicht
Vorbeugen ist besser als hei len — und billiger! Soliten Sie die aufgeführten Arbeiten nicht selbst durchführen können, so wenden Sie sich bitte an die für Sie zuständige Hako-Werksvertretung, die diese Arbeiten gern für Sie ausführen wird. Fachkundiges Personal und Original-Hako-Ersatztei le stehen dort zu Ihrer Verfügunq. - Seite 17 Telefon: 00 37/46 92-2 BO Hako Espana S. m, E.08907 o.oøm Rotrak Gmbi-l Hospitalet do Ciobtogat (Barcelona) 0-4252 Eisleben-Hema, Jorgen Meinjcko Kommunaltechnik Hako-Italia g. r. L, 1-37100 Verona Heizhausstraßo Hauptstraße 91 , 0037/4 43-717966 Zimmer Hand.lS GmbH, A. 1232 Wien Waga AGi CH•6210 Sursee/Lozern...
-
Seite 18: Hako -Der Große Hako -The Great Hako - Ie Grand
Hako —der große Spezialist Hako —the great specialist Hako — Ie grand spécialiste Kehrmaschinen Power sweepers Balayeuses Poiiermaschinen Schrubb- automaten Polishers Scrubbers Lustreuses Autolaveuses Motormäher Lawn mowers Tondeuses Faucheuses Mehrzweck- maschinen Multi-purpose machines Machines Polyvalentes Hako-Werke GmbH & Co Stammwerk...
