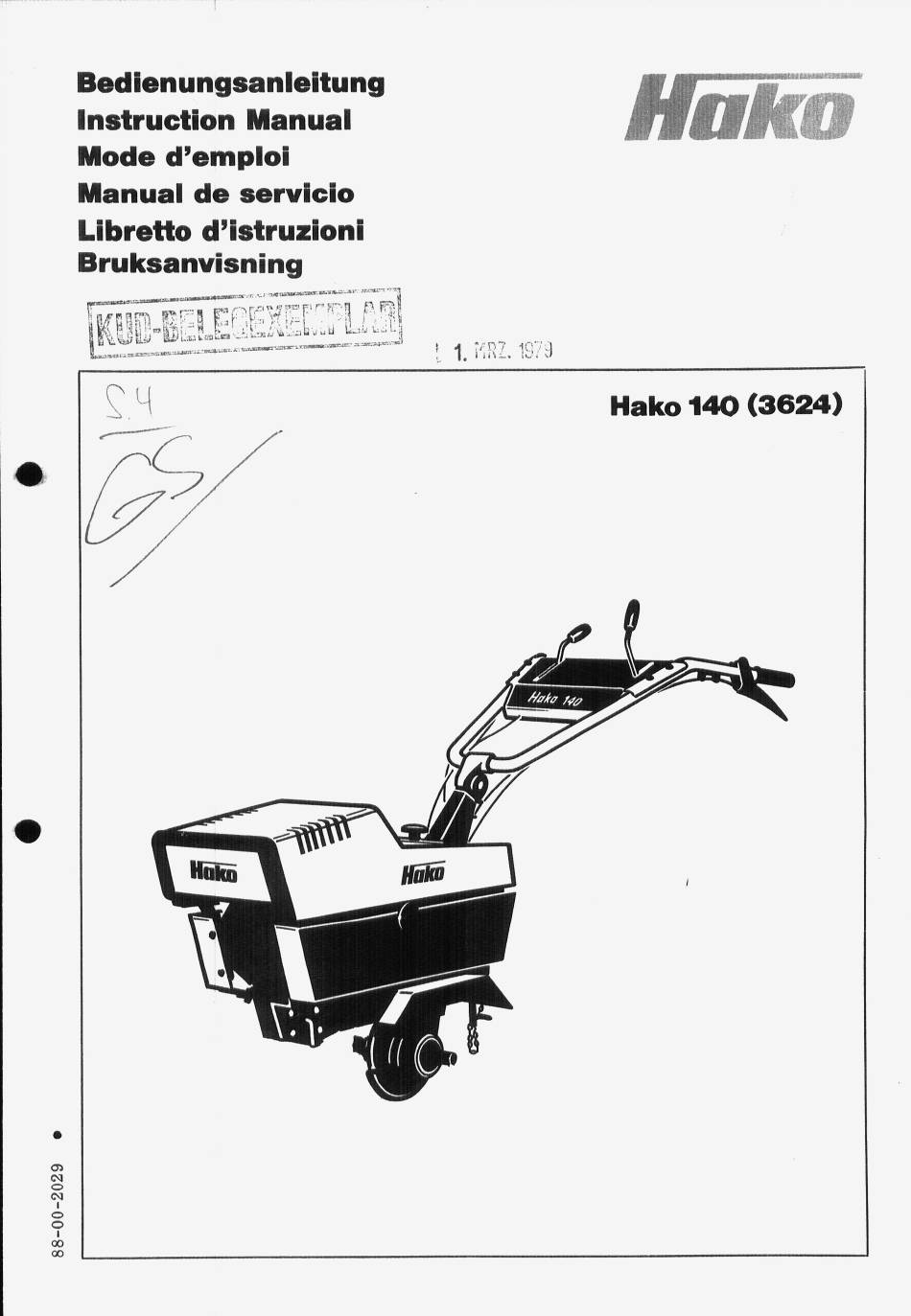

- Seite 1 Bedienungsanleitung Instruction Manual Mode d'emploi Manual servicio Libretto d'istruzioni Bruksanvisning Hako 140 (3624)
-
Seite 2: Inhaltsverzeichnis
— Ölwechsel Luftfilter Vergasereinstellung Drehzahlregler . Stillegung des Motors Keilriemenantrieb Getriebe Technische Daten Wartungsübersicht Hako-Service Wir weisen ausdrücklich darauf hin, daß irgendwelche Rechtsansprüche, die auf die Austiih- rungendieserBedienungsanleitung bezogen werden,nicht geltend gemacht w erdenkönnen. Hako-Werke HansKoch&Sohn,2060BadOldesloe, P ostf.1444,Tel. (04531) 8061... -
Seite 3: Obernahme Des Gerätes
Es ist unser Wunsch, daß die guten Eigenschaften der Hako 140 das Vertrauen rechtfertigen, welches Sie uns durch Ihren Kauf bewiesen haben. Wir haben uns bemüht, Ihnen ein leistungsPåhiges, zuverlässiges, dem letzten Stand der Technik entsprechendesGerät zu liefern. Die Bedienungsanleitung erklärt Ihnen ausführlich die Handhabung und gibt Ihnen wertvolle HinweiseüberWartungund Pflege. -
Seite 4: Vorbereitung Zur Inbetriebnahme
Beim Anbau desHolmbügels ist darauf zu achten, das Gas-und Kupplungszüge nicht geknickt werden. Der Bowdenzug für den Rückwärtsgang ist in den Splintbolzen am Hebel einzuhängen und zu versplinten. Motor Die Hako 140 verläßt das Werk ohne Motoröl und Kraftstoff. Das Auffüllen des Motoröls ist im Absatz 4.2 beschrieben. Der Kraftstofftank ist mit Normalbenzin (94 Oktan) zu füllen. -
Seite 5: Bedienen Der Hako 140
Ein- und Auskuppeln des linken Antriebsrades. Bedienen der Hako Die Bedienung der Hako 140 erfolgt mit wenigen Hebeln, die griffbereit am Holm angeordnet und lei chtverständlichen Symbolen versehen Sind und Ihnen die Eingewöhnung erleichtern. Starten des Motors Kupplungshebel auf "O" stellen... -
Seite 6: Einstellen Der Messerwellendrehzahl
Einstellen der Messerwellendrehzahl Die Hako 140 ist mit einem mehrstufigen Riemenantriebausgerüstet, b ei dem die Motorriemen- scheibe(11/1 ) vier und die Getriebescheibedrei Keilriemenrillen aufweist' Die am Motorgehäuse liegende kleineRiemenrilleist für denRückwärtsgang, die weiterendrei Rillen stelleninfolgeitues unterschiedlichen Durchmessers drei verschiedene Untersetzungsstufen her. -
Seite 7: Hinweise Zur Unfallverhütung
2.5 Hinweise_zyrUnfallverhütung Wir möchten Siebitten, beim Umgangmit der Hako 140 die selbstverständlichen Regelnder Vor- sicht und insbesondere die nachstehenden Hinweise zu beachten. Zu Ihrem Schutz müssen die Messerbei der Arbeit immer durch die Schutzhaubenabgedeckt sein. Gleichzeitig verhindern Sie dadurch, daß Ihre Maschine von den Messern mit Staub Oder Erde beworfen wird. -
Seite 8: Anbau Der Hackverbreiterungen
Anoau der Messersterne: — Traghülsen beidseitig auf die Messerwellen unten am Getriebe $chieben und mit Vo teck- bolzen (111/2) und Federklammern (111/6) befestigen —Innen-Messersterne wie abgebildet m it auf die Traghülse schieben und mit Vorsteckbolzen und Federklammern befestigen Die Arbeitsbreite beträgt bei 4 Messersternen70 cm und bei 2 Messersternen42 cm. Wird Our eine Arbeitsbreite von 42 cm benötigt, sind die äußeren Messersterne abzubauen. -
Seite 9: Anbau Des Bremssporns
Anbau der Schutzscheiben Zum Schutz der Pflanzen vor Beschädigung und Erdbewurf beim Hacken sowie zur Arbeits- erleichterung auf sehr lockerem Boden ist der Anbau der Schutzscheiben zu empfehlen. DeranderSchutzscheib befindliche Zapfen W ird in das Messerwellenende geschoben undmit Splintbolzen und Federklammer festgesteckt. Anbau Für denbeQuemen T ransportderHako 140zumEinsatzortbestehtdie Möglichkeit,ein Trans- portrad anzubringen. -
Seite 10: Anbau Der Antriebsräder
Anbau der Antriebsräder Die luftbereiften Gummiräder 5.00—10 AS mit Ackerstollenprofil werden für folgende beiten benötigt: Pflügen Schneeräumen Transportieren Für den Anbau der Räder sind Radachsen (3122) erforderlich. Der Anbau ist wie folgt vorzunehmen: Radnaben auseinanderbauen und zunächst die Achse (VI/ 1) montieren Achse(VI/ 1) so auf die Messerwellen schieben,daßdie Schrauben(VI/2) durch die oh- rungen in den Achsen und der Messerwelle gesteckt werden können Schrauben durch die Bohrung stecken und mit der Mutter festziehen... -
Seite 11: Wartung Und Einstellungen
Wartung und Ein tellungen Motor Der Motor i t ein wartungsarmerVier- taktmotor. ie unbedingt erforderli- chen Wartu gs- und Einstellarbeiten haben den nachstehenden sätzen besc •eben. Ölstandsko trolle — Ölwechsel ret t Das Motorg häuse soll bis zum Rand des Einfülls utzens (7) mit Motoröl gefüllt sein. -
Seite 12: Drehzahlregler
Drehzahlregler Der Motor ist mit einem Drehzahlregler ausgerüstet, der verhindert, daß die erlaubte Drehzahl von 3300 min¯l überschritten wird. Die Einstellung des Reglers darf nur von werksgeschulten Fachkräften vorgenommen werden. 4.6 Stillyung des yotors Wird der Motor längere Zeit nicht benutzt, empfehlen sich folgende Maßnahmen: Kraftstoff aus Tank und Vergaser ablassen Motoröl... -
Seite 13: Getriebe
VIII schraube (VIII/2) auffüllen und Einfüllschraube eindre- Öleinfüllschraube 3 Typenschild 4 Ölablaßschraube Kontrollschraube hen. 5.0 Technische Daten —Hako 140 Hackwerkzeuge 1555 Länge 640 mm Breite (Holm) ohne Räder 28 cm Durchmesser 840 mm Höhe ohne Holm mit Räder 5.00-10 20 cm... -
Seite 14: Wartungsübersicht
Gerät zur Verfügung zu haben. Vorl agen ist besser als heilen — d billiger! Sollten Sie die aufgeführten Arbeiten nicht selbst durchführen k •nen, so wenden Sie sich bitte anlhre Hako-Werkstatt, die Wird diese Arbeiten gern für Sie ausführen. Kontrolldienst vor jedem Arbeitseinsatz: Motorölstand kontrollieren, ggf. - Seite 15 MERKBLATT für den Betrieb von einachsigen Hako-Zugmaschinen auf öffent- lichen Straßen, die von Fußgängern an Holmen geführt werden. 1. Fürvon Fußgängern an Holmengeführte Einachszugmaschinen ist kein Führerschein, keine Zulassung und keine Betriebs- erlaubnis erforderlich. (5 4, Abs. 1 und 5 18,Abs. 2, Nr. 3, StVZO) 2.
