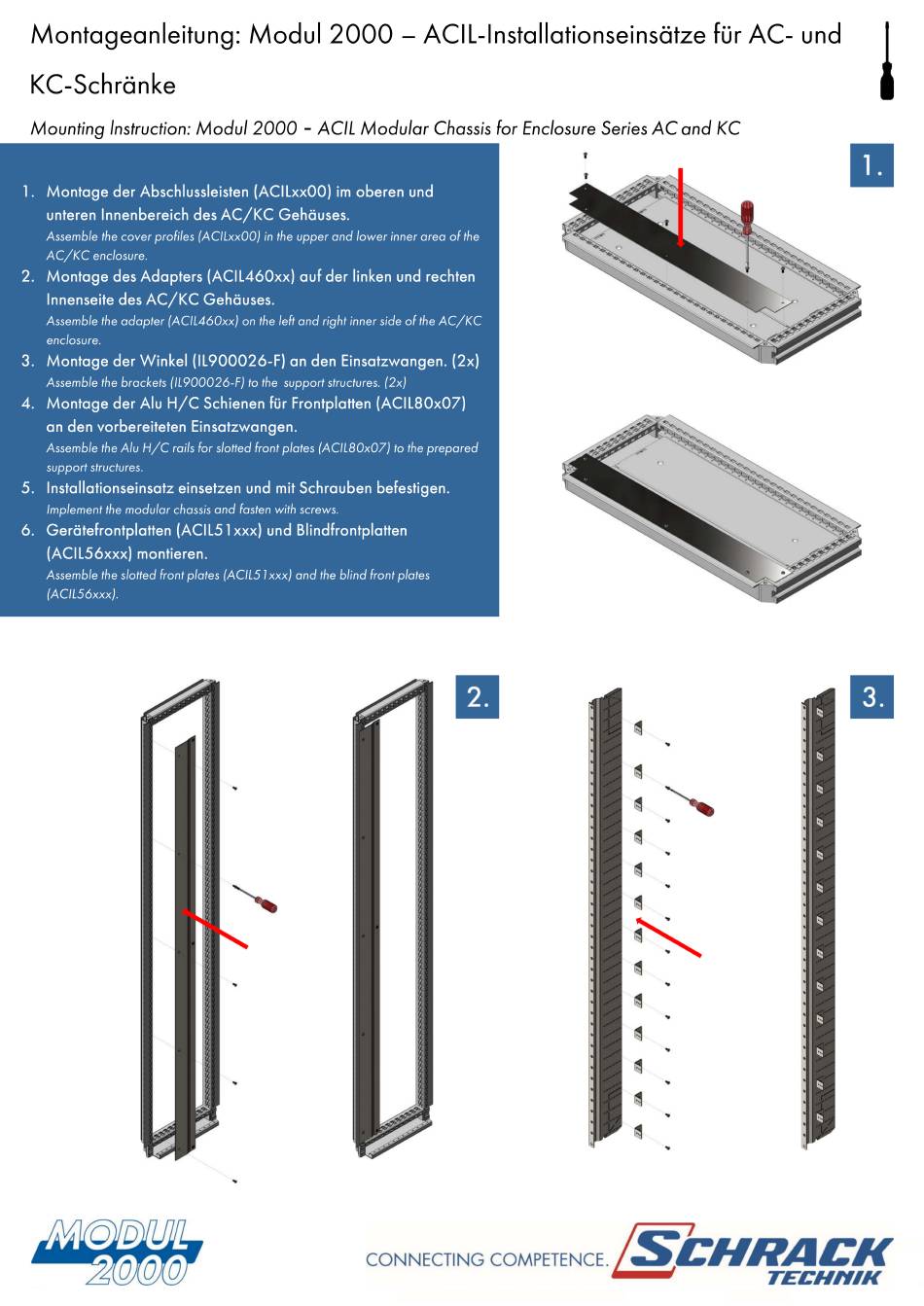

Montageanleitung: Modul 2000 —ACIL-lnstallationseinsätzefür AC- und
KC-Schränke
Mounting Instruction:Modul 2000 - ACIL Modular Chassisfor EnclosureSeriesAC and KC
1. Montage der Abschlussleisten(ACILxxOO)im oberen und
unteren Innenbereichdes AC/KC Gehäuses.
Assemblethecover profiles (ACILxx00) in the upper and lower innerarea of the
AC/KC enclosure.
2. Montage des Adapters (ACIL460xx) auf der linken und rechten
Innenseite des AC/KC Gehäuses.
Assemble theadapter (ACIL460xx)on theleftand right innersideof theAC/KC
enclosure.
3. Montage der Winkel (11900026-F)an den Einsatzwangen.(2x)
Assemblethe brackets (IL900026-F) to the supportstructures.(2x)
4. Montage der Alu H/C Schienenfür Frontplatten(ACIL80x07)
an den vorbereiteten Einsatzwangen.
Assemble theAIUH/C railsfor slottedfrontplates(ACIL80x07)to theprepared
support structures.
5. Installationseinsatzeinsetzenund mit Schrauben befestigen.
Implementthe modular chassisand fastenwith screws.
6. Gerätefrontplatten (ACIL51xxx) und Blindfrontplatten
(ACIL56xxx) montieren.
Assemble theslottedfrontplates(ACIL51 xxx) and theblind frontplates
(ACIL56xxx).
