[A5] Arretierung
[A5] Arm wrench
[S1] Achse 300mm
[A5] Arretierung
[S1] Shaft 300mm
[A5] Arm wrench
[A4] Armhalter B
[A4] Arm holder B
Rückseite
Back
Aufzug
Elevator

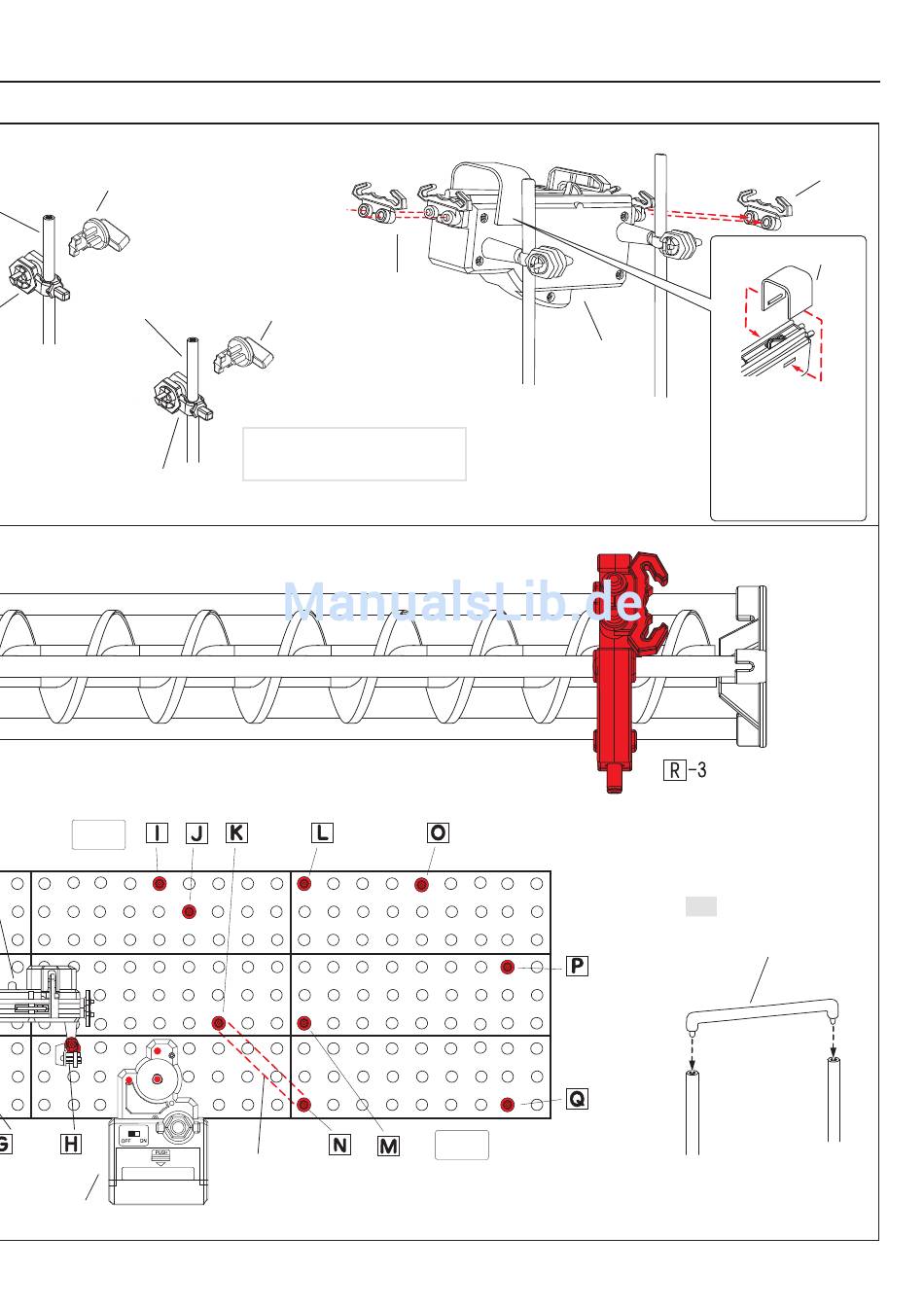

Installation of gear box and starter kit, locations of elevator rings
[A6] Schienenhalterung
[A6] Rail stand
Siehe auch Abb. 02 für weitere
Informationen zu Montage und Arretierung
Refer to the assembly of arms (fig. 02)
Position für Verbindungsstück A (90mm) [S3]
Position for connecting piece A (90mm) [S3]
[Ex3] Starter-Kit
[Ex3] Starter Kit
Vorderseite
Front
[A6] Schienenhalterung
[A6] Rail stand
[Ex4] Bremshaube für Starter-Kit
[Ex4] Brake cover for starter kit
Verbinden Sie die Schiene mit dem Starter-
Kit und justieren Sie es so, dass die Stahlku-
geln nicht mit zu hoher Geschwindigkeit ein-
laufen (bei zu hoher Geschwindigkeit können
die Stahlkugeln abprallen und aus der Bahn
fliegen). Installieren Sie die Bremshaube, wie
in der Illustration veranschaulicht
Connect rails with the entry of the starter kit
and make fine adjustments to slow down the
speed of the steel balls (balls will rebound if
too fast). Attach the beak cover to the starter
kit as shown in the illustration
11
[S3] Verbindungsstück A (90mm)
[S3] Connecting piece A (90mm)
9
