Montage der Schienen - Assembly of the rails
9
Aufbauschritte für Schienenaufbau
Diese Kugelbahn hat 3 Ausgänge (Start) und
4 Eingänge (Ende); beim Aufbau Abb. 12-15
sowie die Abbildungen auf den Seiten 2-4 als
Hilfestellung nutzen
Installieren Sie die Schienenhalterungen [A6]
gleichzeitig mit den Schienen (siehe S. 12)
1. Aufzugausgang 1 (Start) bis Aufzugeingang
1: Verlegen Sie 2 x 300cm Schienen
(Abb. 12-1)
12-1
2. Aufzugausgang 2 (Start) bis Eingang
Abzweigung: Verlegen Sie 2 x 5cm Schienen
(Abb. 13-2)
3. Abzweigung (Ausgang zur Wippe) bis zur
oberen Wippe: Verlegen Sie 2 x 45cm
Schienen (Abb. 13-3)
4. Aufzugausgang 2 (Ausgang zum Looping)
bis Aufzugeingang 2: Verlegen Sie 2 x
200cm Schienen (Abb. 13-4)
5. Von unterer Wippe (Start) bis zum mittleren
Aufzugeingang: Verlegen Sie 2 x 200cm
Schienen (Abb. 14-1)
Hinweis: Abbildungen 30-1 + 30-2 auf S.14
geben Hilfestellung, wenn die Stahlkugeln nicht
problemlos in den Aufzug laufen
14-1
Rail assembly steps
This ball roller coaster provides 3 exits (start)
and 4 entries (end). Please note fig. 12-15 and
the illustrations on page 2-4 during assembly
Install rail stands together with the rails
(page 12)
1. From elevator exit 1 (start) to the elevator
entry 1: Install 2 x 300cm rails (fig. 12-1)
2. From elevator exit 2 (start) to the junction
entry: Install 2 x 5cm rails (fig. 13-2)
3. From junction (exit to seesaw) to the upper
seesaw: Install 2 x 45cm rails (fig. 13-3)
4. From junction (exit to loop) to the entry of
elevator 2: Install 2 x 200cm rails (fig. 13-4)
5. From lower seesaw (start) to the middle
elevator entry: Install 2 x 200cm rails
(fig. 14-1)
Note: Fig. 30-1 + 30-2 on page 14 provide
further assistance if the steelballs do not run
smoothly into the elevator
10

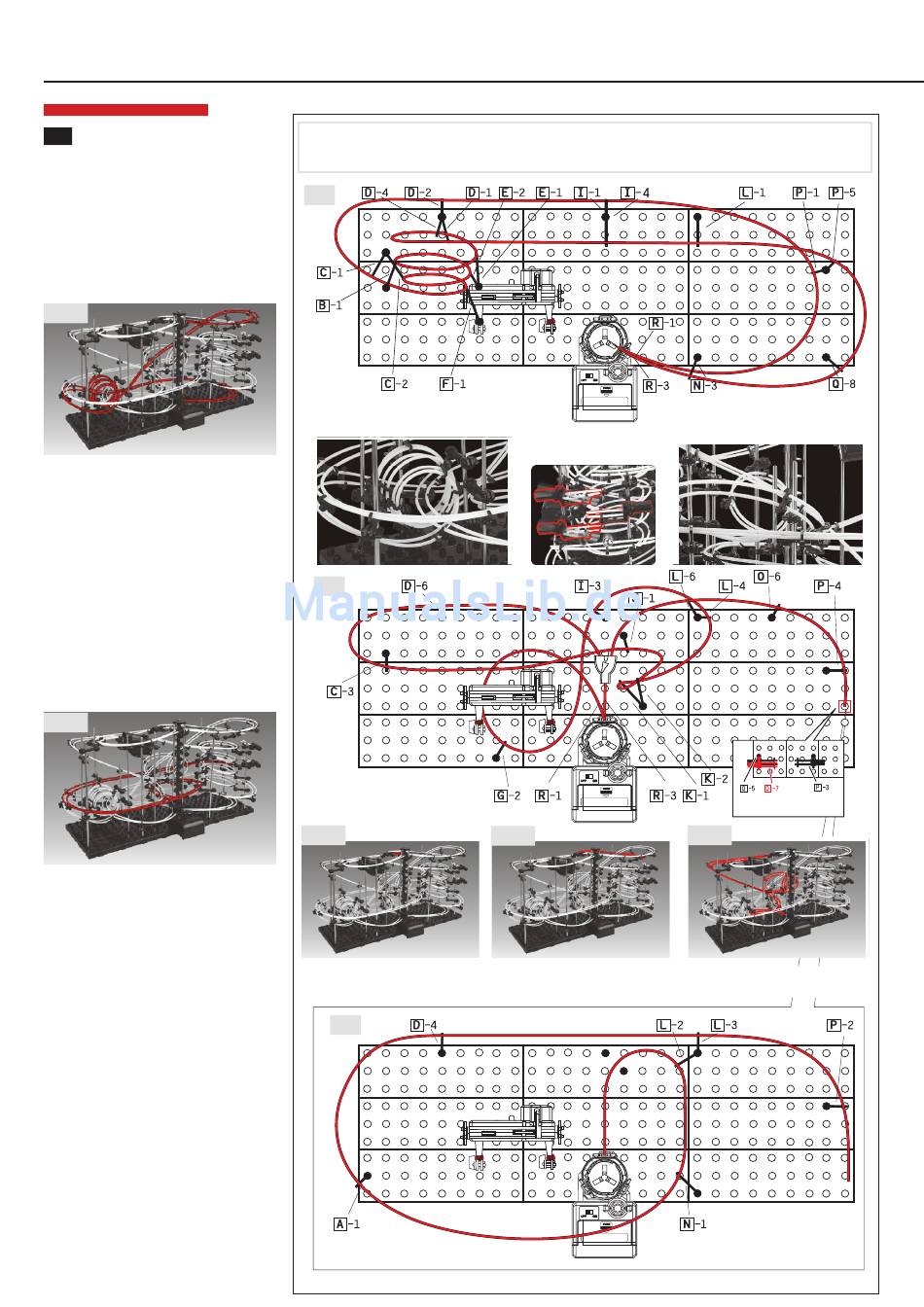

Schienenverlauf bis Abzweigung. Abzweigung erst zum Schluss installieren
Lösen Sie vor dem Verlegen der Schienen die Aufsteckhülsen [A3]
Buchstaben und Nummern (z.B. D-4) zeigen die Positionen der Achsen und
Arme auf S. E1-E4
12
4-fach-Looping (vergrößerte Ansicht)
Quad loop (enlarged view)
13
13-2
Verlegen Sie 2 x 5cm Schienen (Abb. 13-2)
Install 2 x 5cm rails (fig. 13-2)
14
Rail track until junction. Install junction at the very end of the installation procedure
Release arm tube [A3] before mounting the rails
Letters and numbers (e.g. D-4) show the correct positions of shafts and arms
described on page E1-E4
Wippe (vergrößerte Ansicht)
Seesaw (enlarged view)
13-3
Verlegen Sie 2 x 45cm Schienen (Abb. 13-3)
Install 2 x 45cm rails (fig. 13-3)
Looping (vergrößerte Ansicht)
Loop (enlarged view)
Korrekte Montage der Wippe
Correct assembly of seesaw
13-4
Verlegen Sie 2 x 200cm Schienen (Abb. 13-4)
Install 2 x 200cm rails (fig. 13-4)
