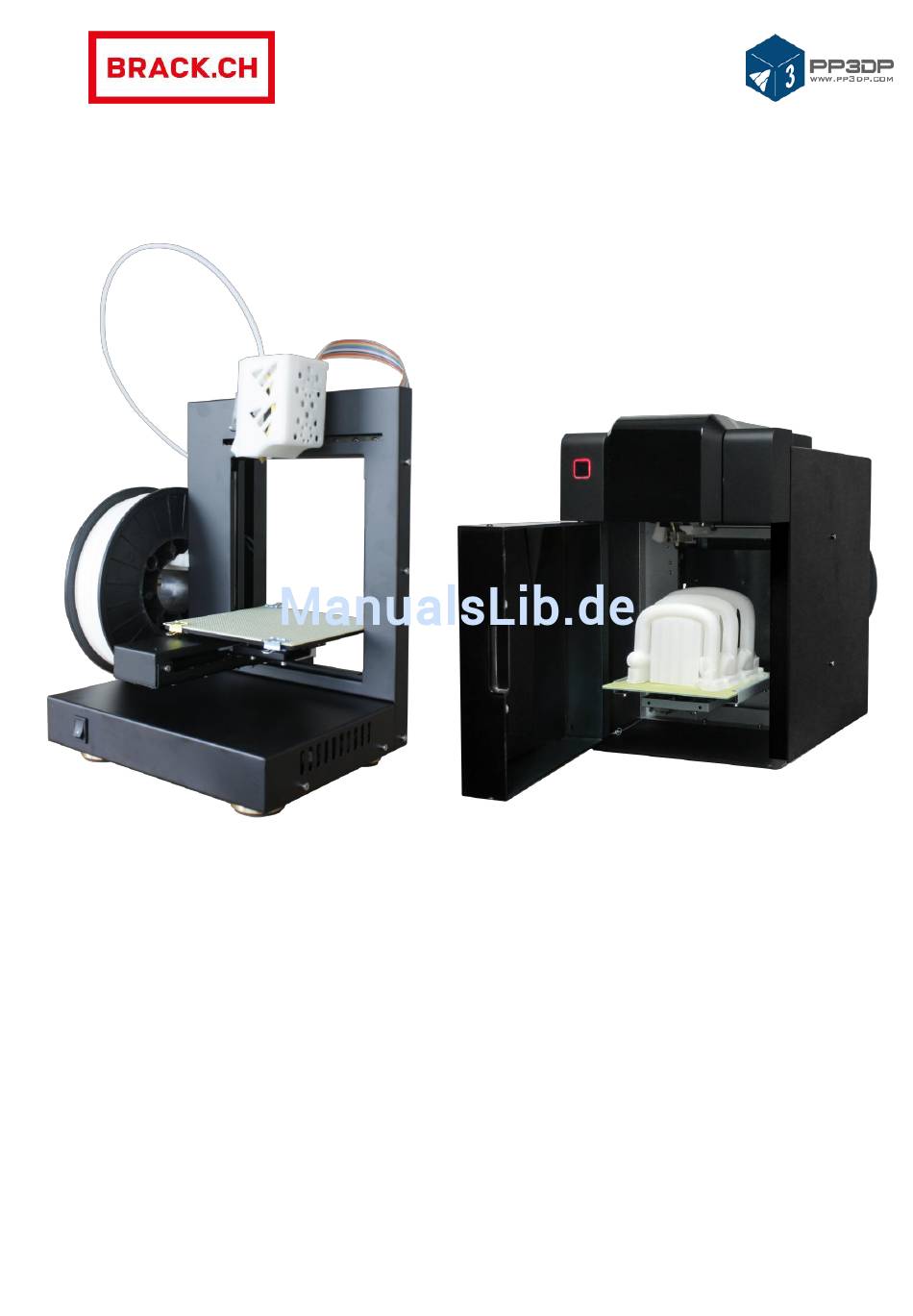

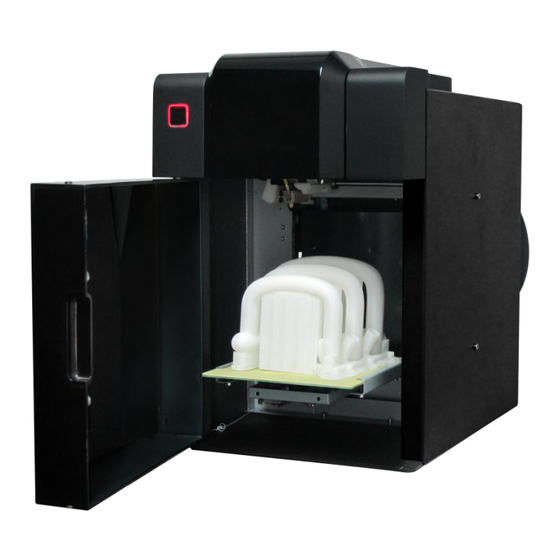

- Seite 1 PP3DP Quick Start Guide UP Plus! UP mini! Brack.ch PP3DP Quick Start Guide 1.0 (fA3@8A|PPVYRw Brack Electronics AG • Hintermättlistrasse 3 • CH - 5506 Mägenwil • Telefon +41 (0)62 889 80 80 • Fax +41 (0)62 889 80 81 www.brack.ch •...
- Seite 2 Quick Start Guide 3D-Drucker Schnellstartanleitung PP3DP-3D-Drucker Herzlich willkommen Vielen Dank, dass Sie sich für einen 3D-Drucker von PP3DP entschieden haben! Wir hoffen, dass Sie an Ihrem neuen Gerät viel Freude haben werden. Bitte lesen Sie diese Schnellstartanleitung vor der Inbetriebnahme sorgfältig durch.
- Seite 3 Quick Start Guide 3D-Drucker Lieferumfang ① ③ ② USB-Kabel Netzteil (20 V) Filament-Röhre (Bowden) ④ ⑤ Schrauben Cellboard («Perfboard») ③ ④ ① ② Messer Pinzette Inbusschlüssel-Satz Spachtel ⑤ ⑥ ⑦ ⑧ Zange Schutzhandschuhe Düsenschlüssel Clips Brack Electronics AG • Hintermättlistrasse 3 • CH - 5506 Mägenwil • Telefon +41 (0)62 889 80 80 • Fax +41 (0)62 889 80 81 www.brack.ch •...
- Seite 4 Quick Start Guide 3D-Drucker Inbetriebnahme Alle Plastikteile entfernen, die für den Transport angebracht wurden. Den Rollenhalter wie auf den Bildern gezeigt, mit der vorhandenen Schraube befestigen. Das Perfboard mit den 6 Klemmclips befestigen, dabei darauf achten, diese möglichst weit aussen zu befestigen. Das Filament-Rohr vom Extruder zum Rollenhalter legen.
- Seite 5 Quick Start Guide 3D-Drucker TOP Ansicht UP! Software installieren Neuste Version von www.pp3dp.com herunterladen, (Mac- oder Windows- Version verfügbar) und installieren. USB und Strom an den Drucker an- schliessen. Den «Initalize»-Knopf am Drucker drücken. Der Drucker prüft sich selbst und fährt in die Startposition.
- Seite 6 Quick Start Guide 3D-Drucker Kalibrierung der Düsenhöhe Damit das Plastik-Filament in der richtigen Höhe auf den beheizten Drucktisch gelangt, ist es nötig, eine Kalibrierung durchzuführen. Der richtige Abstand beträgt 0,2 mm. Wenn sich der Raft (die Bodenplatte eines ausgedruckten Objekts) sehr schwer entfernen lässt, 0,1 mm höher drucken.
- Seite 7 Quick Start Guide 3D-Drucker Vorgehen Dialog «Maintenance» öffnen. Unter «Cur:» ist die aktuelle Position ersichtlich Mit der Schaltflä- che «To» kann die Plattform in die gewünschte Position gefahren werden. Nun gilt es, einen Abstand von 0,2 mm zu erzielen. Am besten in Millimeterschritten in die Nähe fahren und dann in 0,1-mm-Schritten fortsetzen.
- Seite 8 Quick Start Guide 3D-Drucker Den Drucker initialisieren Vor dem ersten Druck einmal auf «Initialize» klicken. Dies setzt den Drucker auf den Ausgangspunkt zurück. Drucken Der Druckdialog ermöglicht diverse Optionen. «UnSolid Model» ermöglicht den Druck nicht perfekter STL-Dateien. Ein perfektes Datei im STL-Format hat ein komplett geschlossene Oberfläche, keine Löcher und keine Über- lappungen.
- Seite 9 Quick Start Guide 3D-Drucker Einstellungen («Preferences»): (Mac-Version) (Windows-Version) Print Options Z Resolution: Einstellung der Schichtdicke. Je kleiner der Wert, umso mehr Details sind ersichtlich. Der Druck dauert jedoch auch länger. Part Options Surface: Bestimmt die Anzahl der Schichten, die fest gedruckt werden. Hat keinen Ein- fluss auf Wände.
- Seite 10 Quick Start Guide 3D-Drucker Es entsteht eine ca. 1,5 mm dicke Wand. Lockeres Innenleben. Sehr lockeres Innenleben. Unter Umständen können Probleme mit dem Deckel entstehen, da die Abstände des Gitters zwischen den «Maschen» sehr gross sind. Brack Electronics AG • Hintermättlistrasse 3 • CH - 5506 Mägenwil • Telefon +41 (0)62 889 80 80 • Fax +41 (0)62 889 80 81 www.brack.ch •...
- Seite 11 Quick Start Guide 3D-Drucker Support Wenn die Support-Struktur Probleme bereitet einfach mit einem anderen Winkel versuchen. 30°, Z Layer, 0,3 mm. 10°, Z Layer 0,4 mm Allgemeines grosse Modelle (mehr als 40 mm ) sollten immer mit vorgeheizter Plattform gestartet werden. Falls bei einem grossen Modell die Ecken verzogen werden, hilft es, eine grössere Layerhöhe, eine höhere Druckgeschwindigkeit einzustellen oder dem Modell «Ohren»...
- Seite 12 Zu finden nach der Software-Installation unter C:\Program Files (x86)\UP\Example\UP Spare Part oder auf der Hersteller-Seite www.pp3dp.com Brack Electronics AG • Hintermättlistrasse 3 • CH - 5506 Mägenwil • Telefon +41 (0)62 889 80 80 • Fax +41 (0)62 889 80 81 www.brack.ch •...
- Seite 13 Quick Start Guide 3D-Drucker 3D-Modell-Links Mehr als 100‘000 druckfertige Vorlagen gibt es auf http://www.thingiverse.com/ Blender – sehr umfangreiche, kostenlose Open-Source-Software, um dreidimensionale Körper zu modellieren, sie zu texturieren, zu animieren und zu rendern. Ab Version 2.67 gibt es die «3D Printer Toolbox», die es ermöglicht diverse Dinge zum Modell zu erfahren. Inkscape- Open-Source-Vektorgrafikeditor, der die Standards XML, SVG und CSS zu 100 % einhält.
-
