HERKULES Compact Bedienungsanleitung Seite 10

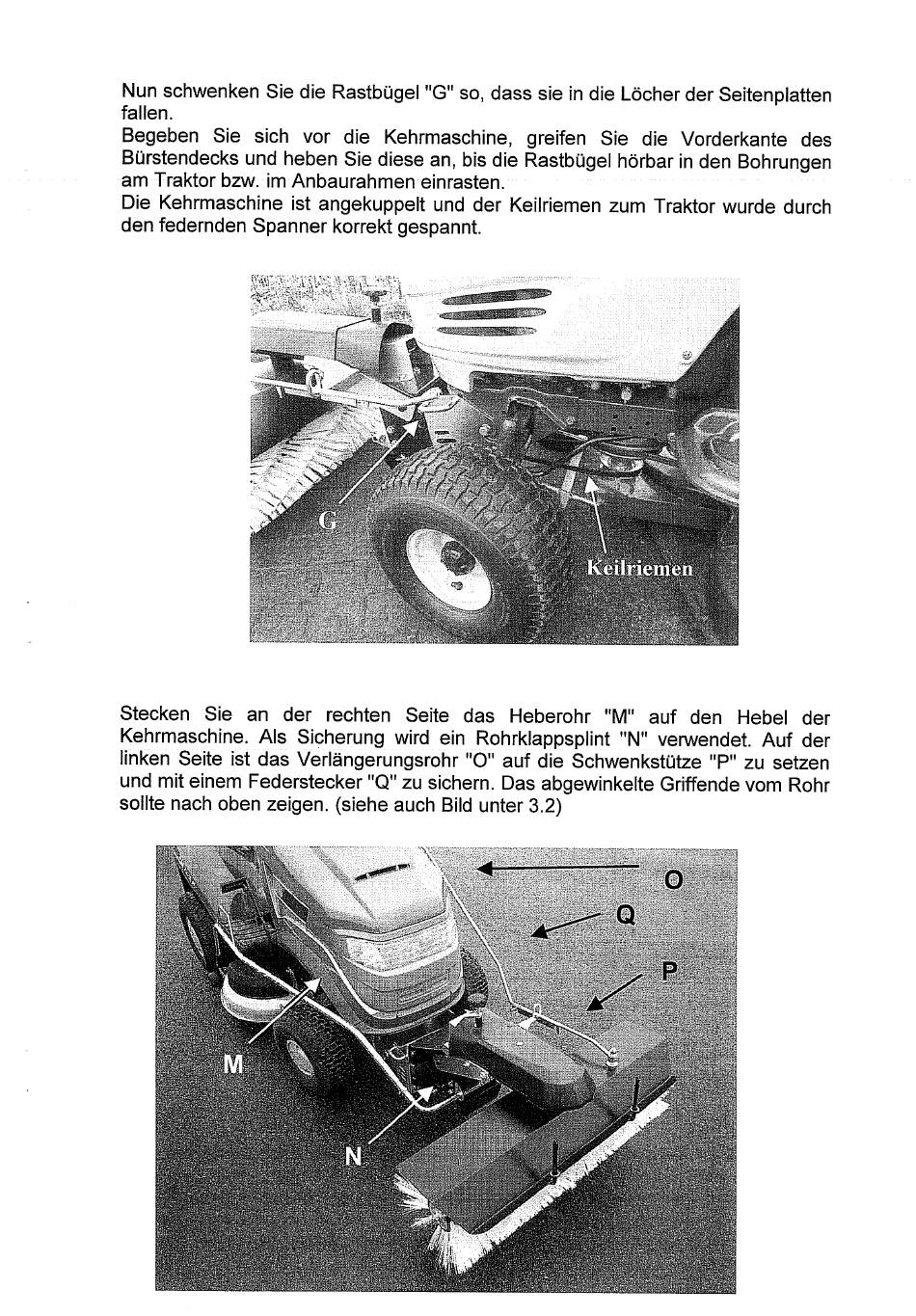

Nun schwenkenSie die Rastbügel"G" so, dass sie in die Löcherder Seitenplatten
fallen.
Begeben Sie sich vor die Kehrmaschine, greifen Sie die Vorderkante des
Bürstendecks u nd hebenSie diesean, bisdie Rastbügel h örbarin den Bohrungen
am Traktor bzw. im Anbaurahmen
Die Kehrmaschine ist angekuppelt und der Keilriemen zum Traktor wurde durch
den federnden Spanner korrekt gespannt.
Stecken Sie an der rechten Seite das Heberohr "M" auf den Hebel der
Kehrmaschine. Als Sicherung Wird ein Rohrklappsplint "N" verwendet. Auf der
linken Seite ist das Verlängerungsrohr "O" auf die Schwenkstütze "P" zu setzen
und mit einem Federstecker "Q" zu sichern. Das abgewinkelte Griffende vom Rohr
sollte nach oben zeigen. (siehe auch Bild unter 3.2)
einrasten.
