HERKULES Compact Bedienungsanleitung
Inhaltszusammenfassung für HERKULES Compact

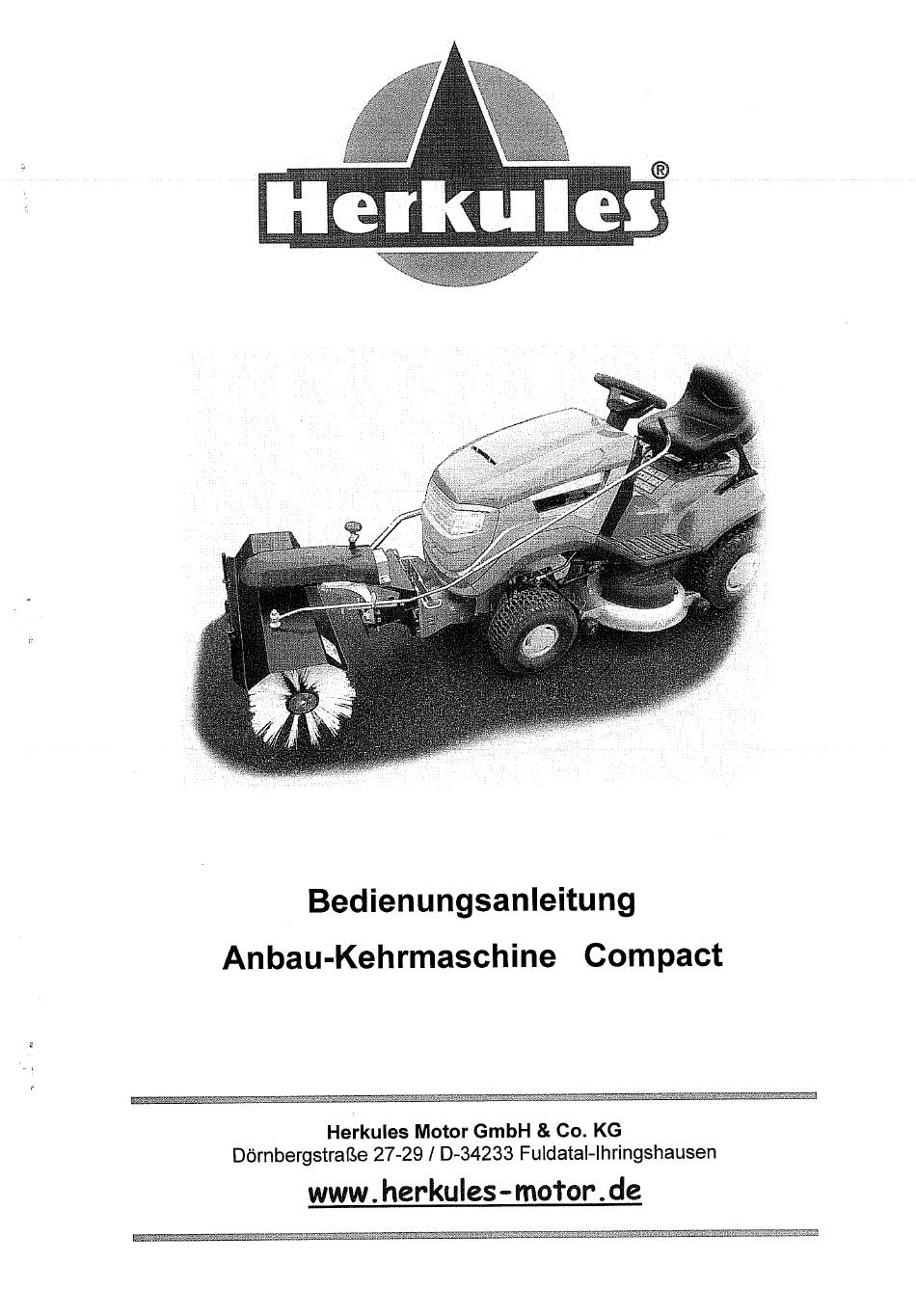

- Seite 1 Bedienungsanleitung Anbau-Kehrmaschine Compact Herkules Motor GmbH & co. Dörnbergstraße27-29 / D-34233 Fuldatal-lhringshausen www.herkules-motor.de...
-
Seite 2: Inhaltsverzeichnis
Anhang: Ersatzteil-Liste 1. Allgemeines Verwendungszweck Die Anbaukehrmaschine Compact wurde speziell für den Anbau an Rasen- traktoren und dort für die Pflege von gepflasterten Flächen, Gehwegen und Anlagen sowie für den Winterdienst entwickelt. Jeder darüber hinaus gehende Gebrauchgilt als nicht bestimmungsgemäß. F ür hieraus resultierende Schäden haftet der Hersteller nicht;... -
Seite 3: Typenbezeichnung
übertragen: Forst- & Gartentechnik Dörnbergstraße 27-29 Herkules 34233 Fuldatal-lhringshs. Kaufdatum www.herkules-garten.de Masch.-Type Anbaukehrmaschine Compact Rechnungs-Nr.: Masch.-Nr. Made in Germany Die gesamte Kennzeichnung besitzt Urkundenwert und darf nicht verändert Oder unkenntlich gemacht werden. 1.2.4 Angaben für Anfragen und Bestellungen Bei der Bestellung von Zubehör und Ersatzteilen sind die Typenbezeichnung, die... -
Seite 4: Sicherheitshinweise
Nichtbeachtung der Sicherheitshinweise kann zum Verlust jeglicher Schaden- Ersatzansprüche führen. 1mEinzelnen kann die Nichtbeachtung Z.B. folgende Gefährdungen nach sich ziehen: • Gefährdung von Personen durch nicht abgesicherte Arbeitsbereiche • Versagen wichtiger Funktionen der Maschine • VersagenvorgeschriebenerMethodenzur Wartung und Instandhaltung • Gefährdung von Personen durch mechanische Einwirkungen Die in dieser Betriebsanleitung aufgeführtenSicherheitshinweise, d ie bestehenden nationalen Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-,... -
Seite 5: Personalqualifikation
16 Jahren dürfen die Maschine nicht benutzen. 3. Inbetriebnahme 3.1 Lieferumfang Die Lieferung der Kehrmaschine erfolgt in einem Karton. Inhalt: Kehrmaschine - diese Bedienungsanleitung Compact Anbauteile zur Komplettierung Die Maschine ist bereits weitestgehend montiert. Es müssen nur wenige Handgriffe bis zur Betriebsbereitschaft durchgeführt werden:... -
Seite 6: Beschreibung
3.2 Beschreibung Rohr zum Heben bzw. Absenken der Kehrmaschine Knauf zur Höheneinstellung der Kehrbürste (mit Konterlasche) Keilriemen-Schutz Schwenk- Zubehör- griff (nahe Lenkrad) träger Verriegelung für Anbau-Kehrm. Bürsten- deck Anschlußplatten cyv/éi)k für Anbau-Kehrm. asftüh• éhtb& t Versatzleiste Technische Daten Anbaukehrmaschine Maschine Arbeitsbreite Bürstendurchmesser max. -
Seite 7: Montage Der Schwenkstü&E
M6x25 mit Stopmutter montieren, wobei der Schraubenkopf außen zu sehen ist. 3.4.2 Montage der Versaueisten und Anschlußplatten Bei dem Traktor-Modelle Herkules —Combi-Junior sind Versatzleisten zwischen den Anschlußplatten und der Kehrmaschine zu montieren. Combi-Junior 92 cm Versatzleiste oben, außen und unten bündig ! montieren Befestigen Sie zunächst die Versatzleisten an den Anschlußplatten. -
Seite 8: Komplettierung
Scheiben liegen am Schraubenkopf. Auf der Leistenseite Wird mit Stopmuttern ohne Scheiben befestigt. Diese Montagegruppen werden nun gemäß Abbildung an der Kehrmaschine befestigt. Die Schrauben M8x30 werden ohne Scheiben von der Versatzleiste durch die Bohrungen gesteckt. Auf der Kehrmaschinenseite werden die dicken Scheiben und die Stopmuttern montiert. -
Seite 9: Bedienungshinweise
3.4.5 Entfernen der Transportstüuen an den Bürsten Schließlich sind rechts und links Bürstenenden die Stützbleche entfernen, die die Bürsten beim Transport und der Lagerung im Karton vor eingedrückten Bereichen schützen. Lösen Sie mit einem Ringschlüssel SW 19 die Mutter der Bürstenachse ca. - Seite 10 Nun schwenkenSie die Rastbügel"G" so, dass sie in die Löcherder Seitenplatten fallen. Begeben Sie sich vor die Kehrmaschine, greifen Sie die Vorderkante des Bürstendecks u nd hebenSie diesean, bisdie Rastbügel h örbarin den Bohrungen am Traktor bzw. im Anbaurahmen einrasten. Die Kehrmaschine ist angekuppelt und der Keilriemen zum Traktor wurde durch den federnden Spanner korrekt gespannt.
-
Seite 11: Abbau Der Kehrmaschine
3.5.2 Abbau der Kehrmaschine Stellen Sie den Motor des Traktors ab. Die Kehrmaschine ist angehoben. Warten Sie bis alle Teile zum Stillstand gekommen sind ! Lassen Sie den Auspuffbereich abkühlen, Oder Sie geeignete Arbeitshandschuhe. Entfernen Sie das Heberohr und das Verlängerungsrohr der Schwenkstange von der Kehrmaschine. -
Seite 12: Höheneinstellung
3.5.4 Kehrbürstenantrieb Der Kehrbürstenantrieb Wird durch das Herunterlassen der Anbau-Kehrmaschine mit dem Heberohr eingeschaltet. Anheben schaltet die Bürsten wieder aus. 3.5.5 Höheneinstellung der Kehrbürste Die Kehrbürste soll im Bereich des Bodenkontaktes bei Betrieb etwa 1,5-2 cm gedrückt sein. Zur Einstellung lösen Sie die Konterlasche an der Knaufschraube (siehe Abbildung unter Pkt. -
Seite 13: Eg-Herstellererklärung
34233 Fuldatal-lhringshausen erklären in alleiniger Verantwortung, daß das Produkt ab Maschinen-Nr. H2 34108 Anbau- Kehrmaschine Compact auf das sich diese Erklärung bezieht, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinie 98/37/EG, sowie den Anforderungender andereneinschlägigenEG-RichtlinienEMV-89/336EWG entspricht. Zur sachgerechten Umsetzung der in den EG-Richtlinien genanntenSicherheits- und Gesundheitsanforderungen wurde EN 292 Tl und T2 herangezogen.
