Technische Alternative CMI-S Kurzanleitung
Schaltschrankversion
Verwandte Anleitungen für Technische Alternative CMI-S
Inhaltszusammenfassung für Technische Alternative CMI-S

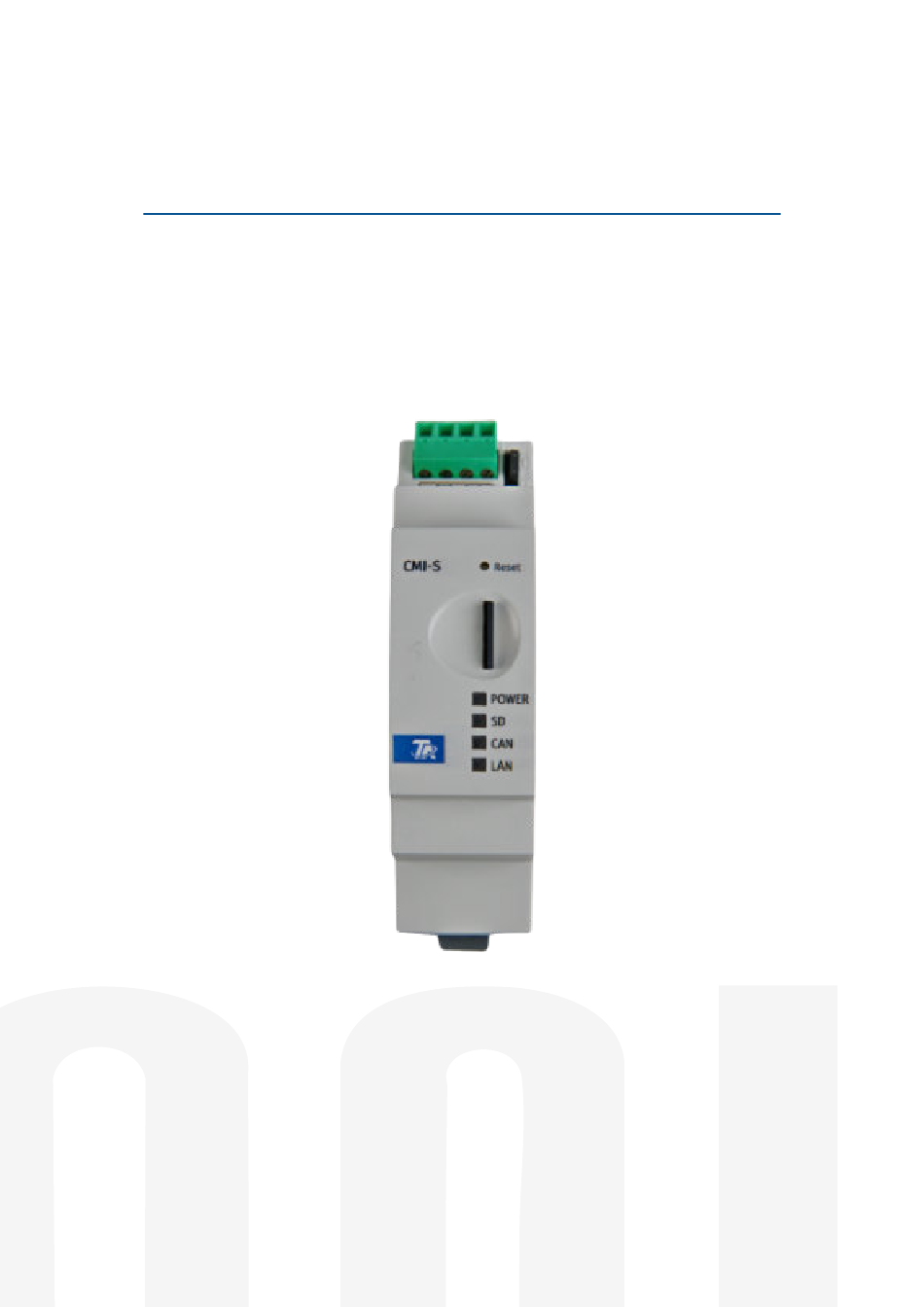

- Seite 1 TECHNISCHE ALTERNATIVE CMI- S CONTROL AND MONITORING INTERFACE Schaltschrankversion Kurzanleitung: Montage und Anschluss Inbetriebnahme...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Manual Version 1.00 Lieferumfang ......................... 4 2. Montage Anschluss....................5 2.1.Anschlüsse......................5 2.2. Herstellen der Anschlüsse ..................5 3. IP-Adresse........................3.1. Netzwerk mit DHCP-Server (Standard) ..............5 3.2. Netzwerk ohne DHCP-Server ................3.3. Fixe IP-Adresse ..................... 5 4. Zugriff über Browser ..................... -
Seite 3: Lieferumfang
1. Lieferumfang Im Lieferumfang des Geräts sind folgende Teile enthalten: 1 Stk. Control and Monitoring Interface CMI-S 1 Stk. Micro SD-Karte 1 Stk. 4-poliger Stecker für den CAN-Bus 1 Stk. Kurzanleitung 2. Montage und Anschluss Das CMI kann auf eine Hutschiene TS35 nach Norm EN 50022 montiert werden. -
Seite 4: Herstellen Der Anschlüsse
Die Netzwerkeinstellungen werden automatisch ermittelt. 3.2. Netzwerk ohne DHCP-Server Direkte Verbindung CMI-S – Windows-PC Am PC muss DHCP aktiviert werden. Dadurch beziehen der PC und das CMI-S automatisch eine IP- Adresse. Dieser Vorgang kann länger als 1 Minute dauern. 3.3. Fixe IP-Adresse 1. -
Seite 5: Zugriff Über Das Cmi-Webportal Https://Cmi.ta.co.at
3. Authentifizierung: Eingabe Benutzername und Passwort Die werkseitigen Zugangsdaten lauten: Benutzername admin, Passwort admin. Bestätigen Sie die Eingabe anschließend mit OK. 4. Nun erscheint bereits das Menü des CMI Die weitere Bedienung wird in der Online-Hilfe beschrieben (help.ta.co.at 4.2. Zugriff über das CMI-Webportal https://cmi.ta.co.at Ist ein Zugriff über das Internet gewünscht, kann das C.M.I. - Seite 6 Ihrer C.M.I.-Module einfach zu identifizieren. Wartungszugriff: Durch Aktivieren des entsprechenden Kontrollfeldes erlauben Sie dem Superuser (z. B. Technische Alternative) den dauerhaften Fernzugriff für Wartungszwecke. Abschluss: Nach der Aktualisierung der Seite wird das Gerät automatisch in der Liste „Meine CMIs“ angezeigt.
-
Seite 7: Reset Und Laden Der Werkseinstellungen
Die weitere Bedienung wird in der Online-Hilfe beschrieben (help.ta.co.at 5. Reset und Laden der Werkseinstellungen Neustart (Reset): Ein kurzer Druck auf die Reset-Taste an der Rückseite oder das kurzzeitige Trennen der CAN-Busverbindung startet das C.M.I. neu. Werkseinstellungen: Um das Gerät auf Werkseinstellungen zurückzusetzen, drücken Sie die Reset- Taste und lassen Sie diese los, während die roten LEDs nacheinander aufleuchten (Lauflicht).
