M
K
ONTAGE DER
OMPONENTEN
Kugelhahn und Stellantrieb
Bauen Sie den Kugelhahn hinter dem hausseitigen Absperrhahn für den Wasserzähler und hinter
dem Druckminderer und Filter ein. Der Stellantrieb sollte möglichst wie auf der Abbildung „Bild 1"
dargestellt eingebaut werden, damit die Rändelmutter und die Not-Auf-Beschriftung gut sichtbar
sind. Die durch den Pfeil auf dem Gehäuse des Absperrhahns gekennzeichnete Durchflussrichtung ist
auf jeden Fall zu berücksichtigen. Bei Einbaulage mit entgegengesetzter Flussrichtung ist der
Stellantrieb gemäß „Bild 2" um 180° gedreht aufzusetzen. Lösen Sie dazu die Rändelschraube und
ziehen Sie den Stellantrieb von der Welle und setzen Sie den Stellantrieb um 180 gedreht wieder auf
die Welle. Befestigen Sie den Stellantrieb mit der Rändelschraube. Die Rändelschraube und die
Beschriftung des Stellantriebs zeigen immer zum Betrachter. Nach dem Einbau ist der Drucksensor zu
montieren.

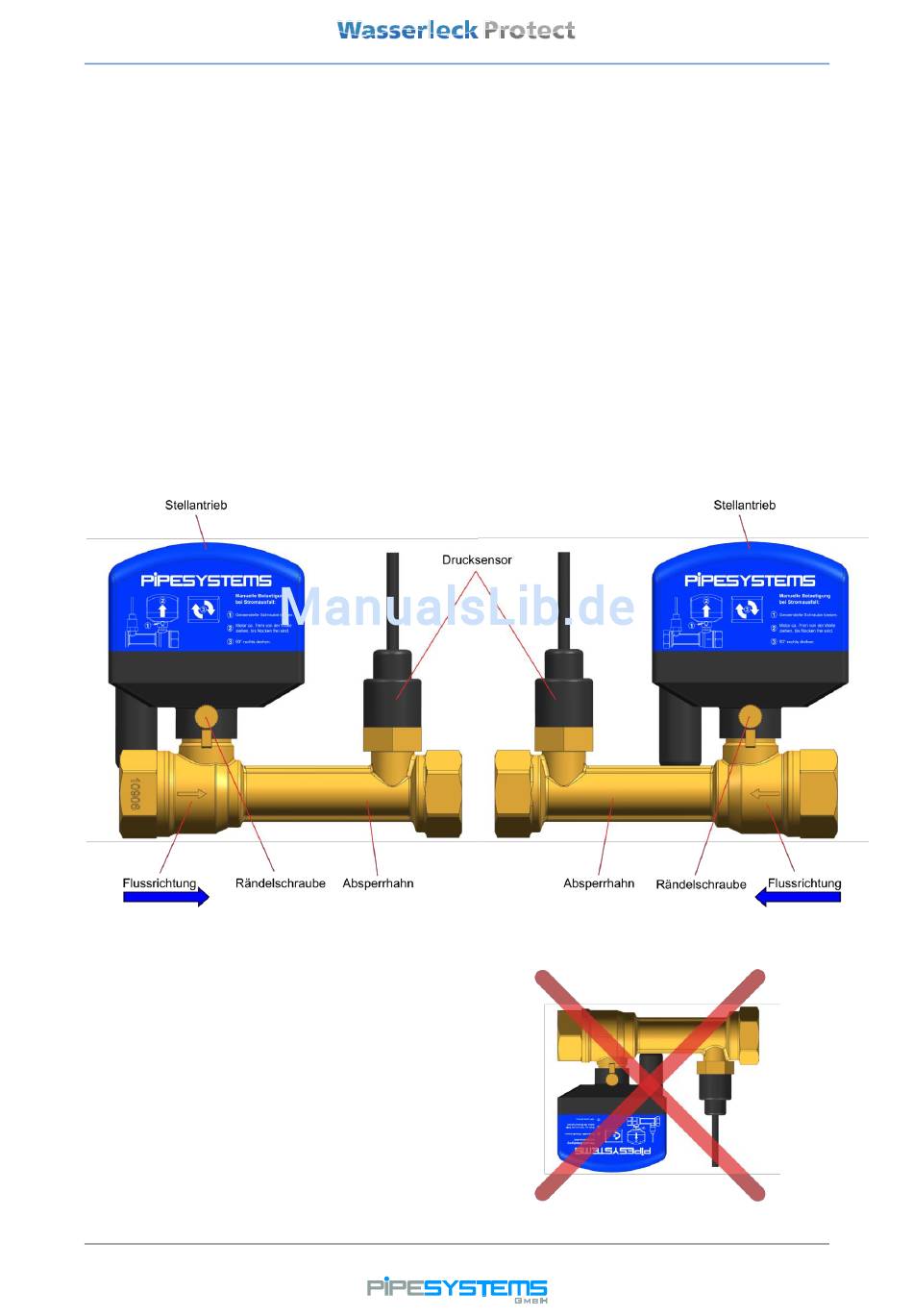

Bild 1
Bild 2
Eine Überkopfmontage ist nicht zulässig!
Stand: 2015-01-13b
Seite 17 von 40
