Bedienungsanleitung EK 18 plus
___________________________________________________________________________________________________________________
Bedienungsanleitung
für das elektro-hydraulische Preßgerät Typ EK 18 plus,
Seriennummer ............................
Inhaltsangabe
1
2
3
4
5
6
7
8
Symbole
Sicherheitstechnische Hinweise
Bitte unbedingt beachten, um Personen-
und Umweltschäden zu vermeiden.
Anwendungstechnische Hinweise
Bitte unbedingt beachten, um Schäden am
Gerät zu vermeiden.
1. Einleitung
Vor Inbetriebnahme Ihres Preßgerätes
lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
Benutzen Sie dieses Gerät ausschließlich für den
bestimmungsgemäßen Gebrauch.
Das Preßgerät darf nur durch eine elektrotechnisch unterwiesene
Person bedient werden. Das Mindestalter beträgt 16 Jahre.
Diese Bedienungsanleitung ist während der gesamten Lebensdauer
des Gerätes mitzuführen.
Der Betreiber muß
- dem Bediener die Betriebsanleitung zugänglich machen und
- sich vergewissern, daß der Bediener sie gelesen und verstanden
hat.
2. Aufschriften
Auf dem an dem Gehäuse angebrachten Typenschild finden Sie
Typbezeichnung, Herkunftsangabe und den Firmennamen. Auf der
gegenüberliegenden Seite des Gehäuses befindet sich ein
Aufkleber mit einer Kurzdarstellung der preßbaren Querschnitte
für Kupfer und Aluminium und der Preßkraft. Die Seriennummer
befindet sich auf dem Hydraulikzylinder zwischen dem Gehäuse
und dem Preßkopf. Am Preßkopf befindet sich ein Hinweis auf
eine mögliche Quetschgefahr bei Preßvorgängen.
3. Gewährleistung
Die Gewährleistung beträgt bei sachgemäßer Bedienung und unter
Einhaltung der vorgeschriebenen Serviceintervalle 6 Monate ab
Lieferdatum, sofern keine gesetzlichen Bestimmungen davon
abweichende Gewährleistungen fordern.
4. Beschreibung des elektro-hydraulischen Preßgerätes
4.1. Beschreibung der Komponenten
Das elektro-hydraulische Preßgerät mit unserer Typbezeichnung
EK 18 plus ist ein handgeführtes Gerät und besteht aus folgenden
Komponenten:
Tabelle 1 (siehe Bild 1 Seite 2)
Pos.-
Bezeichnung
Funktion
Nr.
1
Bedienungs-
Auslösung des Preßvorgangs
schalter
2
Rückstelltaste
Taste zum Öffnen der Preßeinsätze im
Fehler-, bzw. Notfall
3
Riegel
Vorrichtung zum Öffnen des
Preßkopfes
4
Feder
Drückt die Einsätze bei zurück-
laufendem Kolben auseinander
5
Gehäuse
Ergonomisch geformtes Kunststoff-
gehäuse
6
Leuchtdioden-
Kontrollinstrument zum Feststellen
anzeige
des Ladezustandes, eines Geräte-
fehlers und zur Wartungsanzeige.
7
Akku
wiederaufladbarer 2,6Ah NiMH Akku
8
Öse zum Sichern des Gerätes
und/oder zu Montagezwecken
9
Handschutz
Bügel zum Schutz der bedienenden
Hand, kein Transportgriff!
10
Preßeinsätze
Werkzeugeinsätze nach DIN 48083
Teil 1und Teil 3
4.2 Kurzbeschreibung der wesentlichen Leistungsmerkmale des Gerätes
- Das Gerät besitzt einen automatischen Rücklauf, der den Kolben nach
Erreichen des max. Betriebsüberdruckes automatisch in die Ausgangs-
lage zurückfährt.
- Das Gerät ist mit einem Nachlaufstop ausgerüstet, der den Vorschub
nach Loslassen des Bedienungsschalters (Pos.-Nr. 1) sofort stoppt.
- Das Gerät ist mit einer Doppelkolbenpumpe ausgestattet, die durch
einen schnellen Vorschub und einen langsamen Arbeitshub
gekennzeichnet ist.
- Der Preßkopf ist stufenlos 360° um die Längsachse drehbar. Dieses
ermöglicht Montagen auch an sehr schlecht zugänglichen Stellen.
- Die EK 18 plus ist mit einer Mikroprozessor-Steuerung ausgestattet,
die den Motor nach vollendetem Preßvorgang abschaltet, Service
Intervalle anzeigt, den Ladezustand des Akkus (Pos.-Nr. 7) angibt und
eine Fehlerdiagnose durchführt.

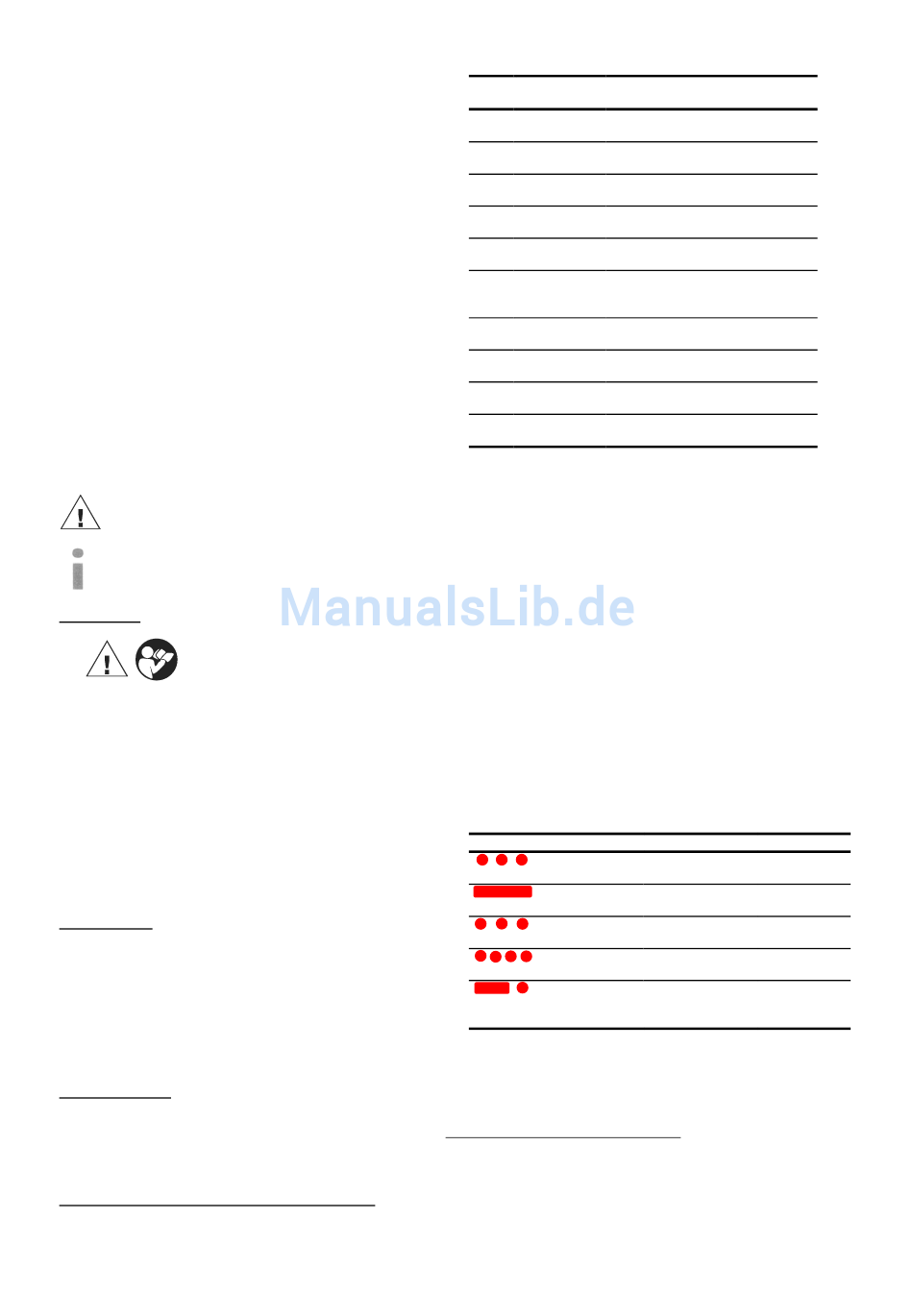

4.3 Beschreibung der Leuchtdiodenanzeige
Die Leuchtdiode (Pos.-Nr. 6) dient in Verbindung mit der
Steuerungselektronik zur Information über den Zustand des Akkus
(Pos.-Nr. 7) und des Werkzeuges. Im einzelnen leuchtet die Diode in
folgenden Fällen:
Signal
Dauer
wenige Sekunden
Blinken
20 Sekunden
Dauerleuchten
20 Sekunden
1
Blinken (2Hz)
20 Sekunden
2
Blinken (5Hz)
20 Sekunden
Leuchten und
Blinken
1
Anmerkungen:
- Blinkt die Leuchtdiode ab einem bestimmten Zeitpunkt immer am Ende eines
Arbeitsvorgangs für etwa 20 Sekunden, dann ist eine Wartung fällig. Das Gerät ist
baldmöglichst ins Werk einzuschicken.
- Beim Auftreten eines Fehlers blinkt die Leuchtdiode gleichfalls am Ende eines
Arbeitszykluses. Das Blinken zeigt in diesem Fall das Ansprechen der
elektronischen Sicherung an. Eine mögliche Ursache dafür ist der Versuch, einen
Zyklus mit einem unzulässig entleerten Akku durchzuführen. Tritt das Blinken
auch nach Auswechseln des Akkus weiterhin auf, liegt eine andere Störung vor
oder eine Wartung ist fällig. In diesen Fällen ist das Gerät ins Werk einzuschicken.
2
Wird das Gerät zu heiß schaltet sich das Gerät selbständig ab. Nach Absinken der
Temperatur ist das Gerät automatisch wieder einsatzbereit.
Seite 3
Zeitpunkt
Bedeutung
beim Einsetzen des
Durchführung
Akkus
des Selbsttests
Nach dem
Akku leer
Arbeitsvorgang
Nach dem
Fehler oder
Arbeitsvorgang
Wartung fällig
Während der Dauer
Gerät zu heiß
der Übertemperatur
Nach dem
Wartung fällig
Arbeitsvorgang
und Akku leer
