- Seite 1 SAT3SESSION MANUAL KS BESCHALLUNGSTECHNIK GMBH WESTENDSTRASSE 1 D - 67310 HETTENLEIDELHEIM fon : +49 6351 - 44088 fax : - 8355 www.ks-audio.com SAT3SESSION MANUAL Seite 1...
-
Seite 2: Zum Handbuch
Vorwort Wir freuen uns, Sie im Kreis der KS Anwender begrüßen zu kön- nen und wünschen Ihnen viel Freude und Erfolg mit Ihrer SAT3- SESSION Anlage! Ziel aller KS Entwicklungen war und ist es, dem professionellen Musiker, Tonmeister, Produzenten, Veranstalter,... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite 5 1. Für Eilige Seite 5 1.1. Kurzbeschreibung 1.2. Schnellstart Seite 5 Seite 6 2. Die Komponenten der SAT3SESSION 2.1. Lautsprecher Seite 6 2.1.1. Tiefbasstreiber Seite 6 2.1.2. Baßreflexgehäuse Seite 6 2.1.3. Tief-/Mitteltontreiber Seite 6 2.1.4. Hochtontreiber Seite 7 2.1.5. - Seite 4 5.4. Verstärker Seite 21 5.5. Gehäuse Seite 21 5.6. Software Seite 21 Seite 22 6. EG Konformitätserklärung Seite 23 7. Hinweise zum Transport Seite 24 8. Gewährleistung SAT3SESSION Verstärker und Controller sind im CB 18 unterge- bracht SAT3SESSION MANUAL Seite 4...
-
Seite 5: Für Eilige

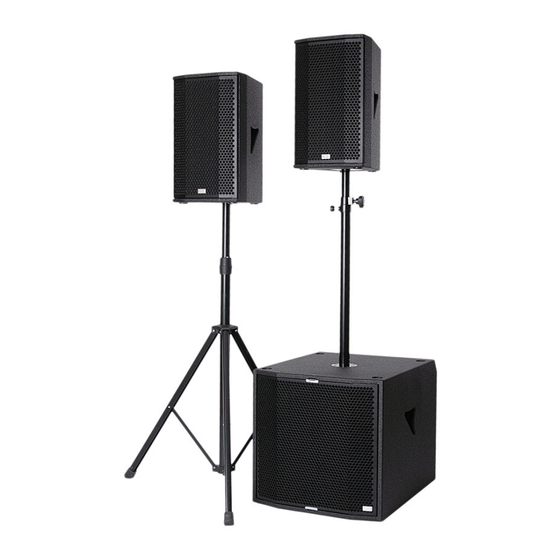

Für Eilige Kurzbeschreibung Die KS SAT3SESSION ist im SAT Modus eine komplette controll- ergesteuerte aktiv 2-Wege Stereo-Beschallungsanlage, bestehend aus einem Subwoofer CB18 mit integrierten PWM-Endstufen op- tional ergänzt durch einen passiven sowie zwei CW18 Mittel-/Hochton-Lautsprechern C1 die ggf. auf vier erweitert wer- den können. -
Seite 6: Die Komponenten Der Sat3Session
Bedämpfung des Lautsprechers mit einem exakt abgestimmten Gehäuse. Hohe Stabilität durch die spezielle Formgebung und Versteifungen sowie eng tolerierte Fertigung sind hier ein KS Qualitätsmerkmal. Die Innenseiten der Lautspre- cherkammer sind mit einer Absorptionsschicht aus gesundheitlich unbedenklichen Polyesterfasern belegt. -
Seite 7: Hochtontreiber
2.1.4 Hochtontreiber Auch die Hochtontreiber der SAT3SESSION vereinen hohe Be- lastbarkeit und Wirkungsgrad mit geringem Klirrfaktor. Im C1 treibt die 1,75“-Schwingspule eine Mylar Ring-Membran. Der spezielle Phasing Plug führt den Schalldruck phasenrein zur 1"-Hornöffnung. In der C12 wird ein 1,4“ ND-Treiber mit 3“ Metall- dome und dem derzeit höchstmöglichen Wirkungsgrad eingesetzt. -
Seite 8: Verstärker
Verstärker 2.2.1 Leistungsendstufen Der aktive Subwoofer CB 18 der SAT3SESSION Systeme ist mit sechs PWM Endstufen ausgestattet. Für den Antrieb des CB 18 Chassis wurden zwei davon in Brücke geschaltet, um die hohe Leistung von 1000 Watt an 8 Ohm zu erzeugen. Zwei weitere da- von unabhängige Endstufen versorgen den optionalen zweiten... -
Seite 9: Schutzschaltungen
Im normalen Betrieb auftretende Belastungen der Lautsprecher werden durch den DSP Controller auf ungefährliche Werte be- grenzt. Lediglich beim Einschalten der SAT3SESSION ist der Be- triebszustand der Endstufen kurzzeitig undefiniert, weshalb insbe- sondere zum Schutz der empfindlichen Hochtontreiber die Aus- gänge verzögert freigegeben werden. -
Seite 10: Digital Eingang
Verzerrungen im Frequenzgang. Filter- und Equalizerstufen die- nen üblicherweise der weitgehenden Linearisierung der Übertra- gungsfunktion bis an physikalisch sinnvolle Grenzen. So würden die SAT3SESSION Tieftöner ohne elektronische Korrektur in ei- nem kleinen Bassreflex-Gehäuse einen stark welligen Frequenz- verlauf erzeugen und bei Frequenzen unterhalb der Gehäusereso- nanz müßten sie extreme Auslenkungen verkraften. -
Seite 11: Begrenzer
(z.B. Hochtonhorn) unterschiedlich lange Laufzeiten und damit Phasenlagen am Ohr zur Folge haben, "verzerren" diesen Impuls. Die FIR Filter der SAT3SESSION korrigieren diese Fehler und lassen das Tonsignal originalgetreu zum Zuhörer gelangen – mit all seiner klanglichen und räumlichen Information. - Seite 12 Die komplette Beschreibung der REMOTE finden Sie ebenfalls im Download-Bereich. Parametrische Filter der SAT3SESSION 2.3.7 Gehäuse SAT3SESSION MANUAL Seite 12...
-
Seite 13: Gehäuse
Beanspruchung auf lange Zeit gewachsen und ist da- her der KS Standard. 2.3.9 Ausstattung Zur sicheren Handhabung sind alle KS Lautsprecher mit Griffen versehen, bündig ins Gehäuse eingelassen. Auf der Unterseite der CB18 befinden sich 4 Füße aus besonders abriebfestem Kunststoff. -
Seite 14: Inbetriebnahme
Inbetriebnahme 3.1 Anschließen 3.1.1 Netzanschluß Die KS Geräte mit Weitbereichs-Schaltnetzteil sind für den Betrieb an Wechselstromnetzen von 100-250V ausgelegt. Der Anschluß erfolgt über eine PowerCon-Zuleitung mit Schutzleiter. Die Strom- aufnahme ist von der Netzspannung abhängig, sie beträgt bei 117V maximal 20A, bei 230V dementsprechend 10A, Die Controller-/Verstärker Einschübe sind normgerecht fest mit... -
Seite 15: Lautsprecheranschluss
Der SESSION Modus wird vom Controller selbstständig erkannt wenn beim Einschalten eine C12 an der linken SPEAKON Buchse angeschlossen ist. Hierfür verwenden Sie bitte eine 4-adrige Lei- tung. Der SESSION Modus wird von einer LED neben der Buchse angezeigt. SAT3SESSION MANUAL Seite 15... -
Seite 16: Aufstellen
In besonders kritischen Räumen sollten sich Zuhörer aus- schließlich in dem so definierten Bereich befinden. 4.1.2 Mehr als Eine Bisweilen reichen auch die kraftvollen SAT3SESSION Anlagen für eine Beschallungsaufgabe allein nicht mehr aus. Dann ist zu- nächst zu unterscheiden, ob die "auszuleuchtende" Fläche nicht voll erfasst wird, oder ob der Schalldruck in größerer Entfernung... -
Seite 17: Als Universal Lautsprecher
Fragen haben sind wir und unsere Vertriebspartner gerne für Sie da. 4.1.3 C1 / C12 / CW18 als universal Lautsprecher In Verbindung mit der KS 4-Kanal Controller-Endstufe TA 4D sind die C - Systeme hervorragend für den Betrieb als universelle Be- schallungslautsprecher geeignet. Die passiven Frequenzweichen werden durch die elektronische Entzerrung unterstützt, so dass... -
Seite 18: Bedienelemente / Anzeigen
1,5 dB unter dem zulässigen Maximalpegel, das Kompres- sionsverhältnis beträgt 1:10. Außer über diese digitalen Begrenzerstufen vefügt der CB18 über „Gain-Stacking“ Schaltungen in den Eingängen. Diese verhindern die Übersteuerung der A/D Wandler und erhalten auch bei sehr hoher Aussteuerung eine musikalische Dynamik. SAT3SESSION MANUAL Seite 18... -
Seite 19: Mono Mode
Tasten. Die entsprechende gelbe LED zeigt den aktu- ellen Zustand. 4.2.5 Preset Die SAT3SESSION ist werksseitig optimal abgeglichen – der Inbe- griff von „Plug and Play“. Es ist jedoch möglich und bisweilen er- forderlich dass Sie entsprechend der Raumakustik, dem Pro- grammmaterial oder Ihrem persönlichen Geschmack per REMO-... -
Seite 20: Technische Daten
Signalverarbeitung digital, 96kHz / 24Bit Frequenz-Weichen 120/1200Hz /-18 dB Okt. Filter Hochpass / Tiefpass param. Bandfilter / FIR Filter Compressor / Limiter digital "Sensitivity" +9/-9 dB "Woofer Level" +9/-9 dB PC Schnittstelle Bedienung angewinkeltes Tastenfeld, Werks-Preset SAT3SESSION MANUAL Seite 20... -
Seite 21: Verstärker
Erweiterungen C18 Woofer, C1 Topteile Software Host PC WINDOWS Betriebssystem Verbindung USB 2.0, jeweils für ein SAT3 SESSION System Bedienelemente Volume, Level Woofer, Delay parametrische Filter Shelving Filter Anzeige grafische Anzeige aller Parameter, Kurven, Pegel Temperatur SAT3SESSION MANUAL Seite 21... -
Seite 22: Eg Konformitätserklärung
" CB18 - Controller" rev. 3 " CB18 - Netzteil" rev. 2 " CB18 - PWM-Amp" rev. 3 " C 1 - Frequenzweiche" rev. 2 " C 12 - Frequenzweiche" rev. 1 Hettenleidelheim, 02.02.2011 Dipl.Ing. Dieter Klein Entwicklungsleiter SAT3SESSION MANUAL Seite 22... -
Seite 23: Hinweise Zum Transport
Hinweise zum Transport KS Aktivlautsprecher sind Werkzeuge für den täglichen Einsatz und entsprechend robust gefertigt. Sie sollten jedoch einige Ge- sichtspunkte beachten: Wie bei allen Arten von elektronischem Gerät muss unbedingt das entstehen von Kondenswasser vermieden werden, d.h. werden die Lautsprecher z.B. vom kalten LKW in einen feuchtwarmen Veranstaltungsraum gebracht, sollte nach Möglichkeit vorher eini-... -
Seite 24: Gewährleistung
Gewährleistung KS Produkte verlassen nur nach abschließender Prüfung mängel- frei unser Haus. Sollten Sie trotzdem Grund zur Beanstandung ha- ben, bitten wir zunächst festzustellen, ob ein erkennbarer Trans- portschaden vorliegt. In diesem Fall ist der Spediteur zu verständi- gen, bzw. direkt bei Übernahme der Ware der Schaden bestätigen zu lassen.
