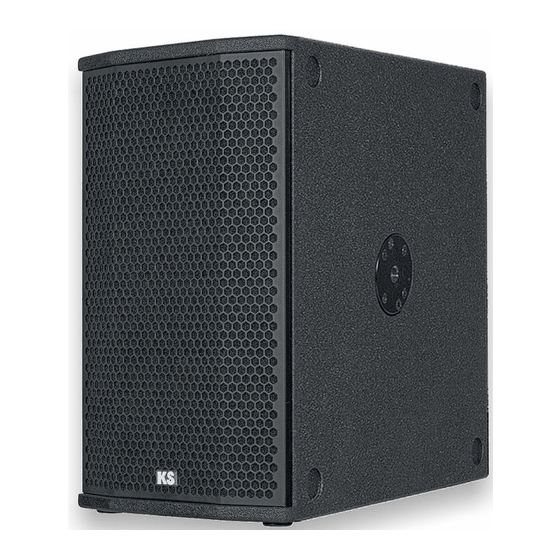

KS CPD B Handbuch
Verwandte Anleitungen für KS CPD B
Inhaltszusammenfassung für KS CPD B

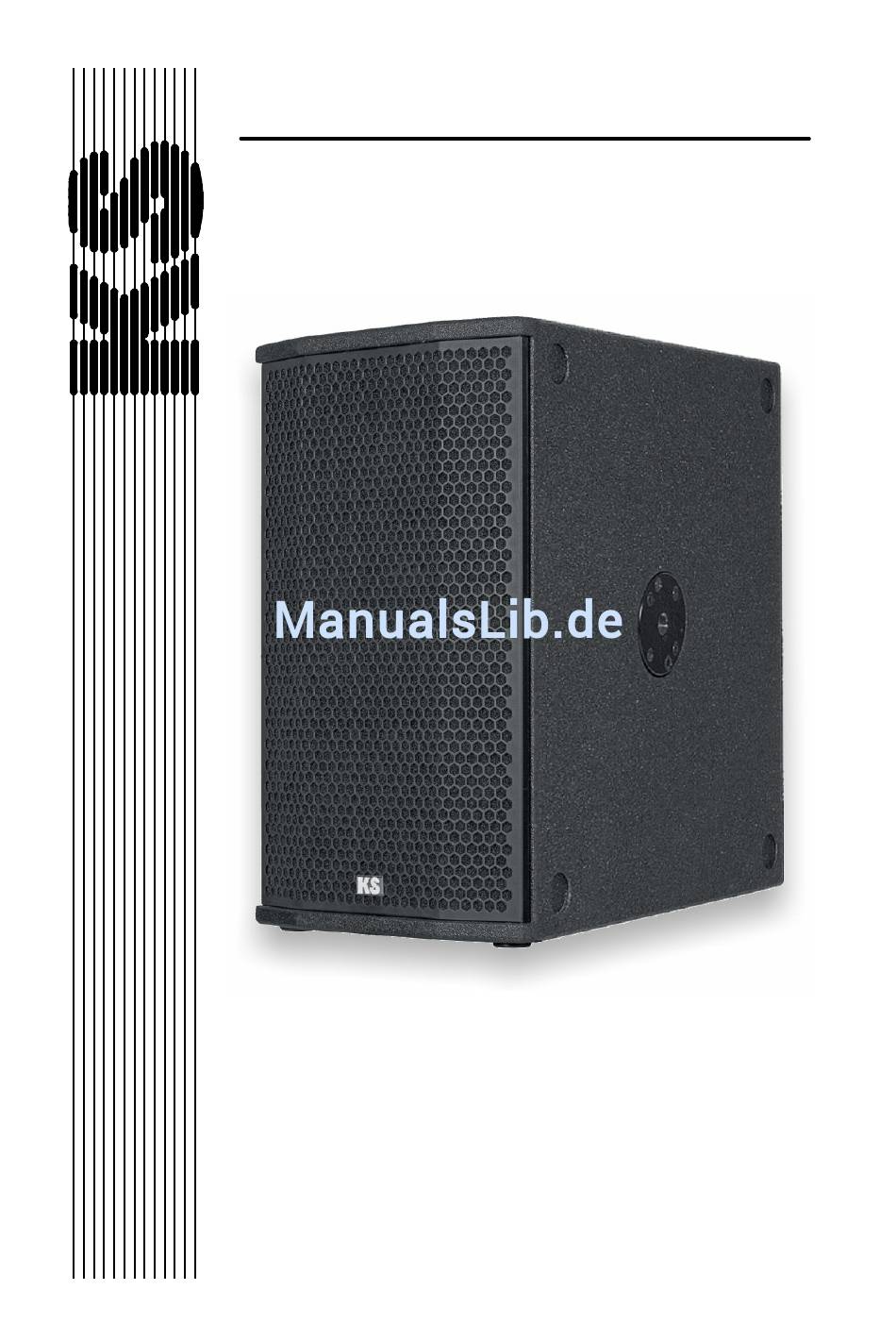

- Seite 1 CPD B - MANUAL KS BESCHALLUNGSTECHNIK GMBH WESTENDSTRASSE 1 D - 67310 HETTENLEIDELHEIM tel : +49 6351 / 12744 -11 fax : 12744 -25 www.ks-audio.com...
-
Seite 2: Zum Handbuch
Vorwort Wir freuen uns, Sie im Kreis der KS Anwender begrüßen zu können und wünschen Ihnen viel Freude und Erfolg mit Ihrem CPD B ! Ziel aller KS Entwicklungen war und ist es, dem professionellen Musiker, Tonmeister, Produzenten, Veranstal- ter, Verleiher oder ELA-Installateur, ein ausgereiftes Werkzeug... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Für Eilige Seite 4 1.1. Kurzbeschreibung des Systems Seite 4 1.2. Schnellstart Seite 4 2. Die Komponenten des CPD B Seite 5 2.1. Lautsprecher Seite 5 2.1.1. Tieftontreiber Seite 5 2.1.2. Baßreflexgehäuse Seite 5 2.1.3. Push-Pull Betrieb Seite 5 2.2. - Seite 4 4.1. System Seite 16 4.2. Lautsprecher Seite 16 Seite 16 4.3. Controller Seite 16 4.4. Verstärker Seite 16 4.5. Gehäuse 5. Hinweise zum Transport Seite 17 EG - Konformitätserklärung Seite 18 7. Gewährleistung Seite 19 CPD B MANUAL Seite 3...
-
Seite 5: Für Eilige
Abstrahlverhalten zu sehr guten Ergebnissen führen. 2. Schnellstart Bitte überprüfen Sie nach dem Auspacken den CPD B auf eventuelle äußerlich erkennbare Transportschäden - defekte Geräte könnten Sie und Ihr übriges Equipment gefährden ! Beim Aufstellen sollten Sie Ihre Mittel-/Hochton-Lautsprecher auf die Mitte der zu beschallenden Fläche ausrichten - ggf. -
Seite 6: Die Komponenten Des Cpd B
Belastung der Membran und ihrer Zentrierung sind positiver und negativer Schalldruck leicht unterschiedlich was Verzerrungen zur Folge hat. Befinden sich wie beim CPD B zwei gleiche Chassis im selben Gehäuse kann man diesen Effekt elimienieren indem jeweils ein Chassis nach “vorne” und das andere nach “hinten”... -
Seite 7: Verstärker
2. Verstärker Leistungsendstufen Der CPD B ist mit einer PWM Endstufe ausgestattet. Für den Tieftonbereich wurde diese Schaltung gewählt, um trotz der enormen Leistung durch den hohen Wirkungsgrad die Verlust- wärme deutlich reduzieren zu können. Hierdurch kann auf eine aktive Kühlung mit störenden Lüftergeräuschen verzichtet werden. -
Seite 8: Controller
Schutz der Lautsprecher die Ausgänge verzögert zugeschaltet werden. Bei Temperaturen über 85 C schaltet sich die Endstufe solange ab bis der CPD B ausreichend abgekühlt ist. 3. DSP-Controller Eingangsstufen Der CPD B hat zwei elektronisch symmetrierte Eingänge. Bezogen auf eine nach außen gerichtete Membranbewegung des Tieftöners bei 100 Hz ist Pin 3 der "positive"... -
Seite 9: Monobass
(42Hz = 8m) wird ein großer Teil der Energie ausgelöscht. Die elektrische Addition der tieffrequenten Anteile eines Stereo-Si- gnals erfolgt stattdessen fehlerfrei. Der CPD B besitzt deshalb Ein- und Ausgänge für ein Stereo-Signal und bildet eine Summe der Frequenzen von 40-120Hz. -
Seite 10: Gehäuse
Griffen versehen die bündig ins Gehäuse eingefräst sind. Für den Betrieb mit Stativen ist ein Hochständerflansch (M20) in die Oberseite des CPD B eingelassen. Hier befinden sich auch 4 Einfräsungen für die Stellfüße eines darüber gesta- pelten zweiten Gehäuses. Membranen von Konuslautsprechern sind empfindlich gegen mechanische Einwirkungen. - Seite 11 Maße in Seiten oder Draufsicht Maße vorne CPD B MANUAL Seite 10...
-
Seite 12: Inbetriebnahme
Schutzleiter verbunden und Sie sollten zu Ihrer Sicherheit nur Stromkreise mit einwandfreier Schutzer- dung verwenden. Der Wirkungsgrad aller KS - Geräte ist sehr hoch, der effektive Strombedarf daher gering. Trotzdem muß der Stromkreis so abgesichert sein, daß die Summe der maximalen Stromaufnahmen aller angeschlossenen Geräte... -
Seite 13: Aufstellen
Verbindung phasenrichtig erfolgt, da sonst breite Pegeleinbrüche im Übergangsbereich die Folge sind. Soll der CPD B in Verbindung mit fremden Subwoofern oder Full-Range Lautsprechern benutzt werden, so ist ebenfalls auf deren Polarität zu achten. Die passende Phasenlage ist ggf. -
Seite 14: Mehr Als Eine
Seiten, aber insbesondere bei Live Veranstaltungen ist ein hoher Bass-Schalldruck direkt vor der Bühne unerwünscht. Hier kann ein definierter Abstand zwischen mehreren Subwoofern Abhilfe schaffen: Nachfolgende Abbildung zeigt die horizontale Schalldruckverteilung im Bereich 80-100Hz von zwei CPD B mit seitlichem Abstand. Auch Unterdrückung... -
Seite 15: Bedienelemente / Anzeigen
3. Bedienelemente / Anzeigen Power Switch Beim Einschalten (linke Stellung) zeigt das Aufleuchten des roten LED-Displays an, dass der CPD B mit Netzspannung versorgt wird, und der Sicherungseinsatz in Ordnung ist. Nach 2 - 3 Sekunden werden die Lautsprecher zugeschaltet und das System ist betriebsbereit. -
Seite 16: Distance Delay
“delay” sowie “highcut” und “display off”. Hier kann auf einfache Weise die Entfernung zur Schallquelle oder bei mehreren Delay Lines zur vorhergehenden CPD B in 1 Meter Schritten bis max. 40m eingestellt werden. Die “up/down” Tasten reagieren nun dynamisch: je länger sie gedrückt werden um so schneller ändert sich der Wert. -
Seite 17: Technische Daten
PWM, 400/800 Wrms Schutz Einsch.-Verz. / Temp.-Überw. Kühlung Konvektion m. Kühlkorper Netzteil Ringkerntrafo, Einschaltstrombegrenzung Gehäuse Material 15/18 mm Birke Multiplex Oberfläche PU Beschichtung oder Strukturlack Ausstattung Hochständerflansch M20 / Griffe / Stellfüße Front beschichtetes Schutzgitter CPD B MANUAL Seite 16... -
Seite 18: Hinweise Zum Transport
5. Hinweise zum Transport KS Aktivlautsprecher sind Werkzeuge für den täglichen Einsatz und entsprechend robust gefertigt. Sie sollten jedoch einige Gesichtspunkte beachten: Wie bei allen Arten von elektronischem Gerät muß unbedingt das entstehen von Kondenswasser vermieden werden, d.h. werden die Lautsprecher z.B. vom kalten LKW in einen feucht- warmen Veranstaltungsraum gebracht, sollte nach Möglichkeit... -
Seite 19: Eg - Konformitätserklärung
"CPD B - Netzteil" rev. 3 "CPD B - PWM-Amp" rev. 3 Prüfberichte der EMV-Transferstelle des Landes Rhld. Pfalz, am Institut für Hochspannungstechnik der Universität Kaiserslautern, sowie eigene Messungen Hettenleidelheim, 2.1.2013 Dipl.Ing. Dieter Klein Entwicklungsleiter CPD B MANUAL Seite 18... -
Seite 20: Gewährleistung
7. Gewährleistung KS Produkte verlassen nur nach abschließender Prüfung mängelfrei unser Haus. Sollten Sie trotzdem Grund zur Beanstandung haben, bitten wir zunächst festzustellen, ob ein erkennbarer Transportschaden vorliegt. In diesem Fall ist der Spediteur zu verständigen, bzw. direkt bei Übernahme der Ware der Schaden bestätigen zu lassen.
