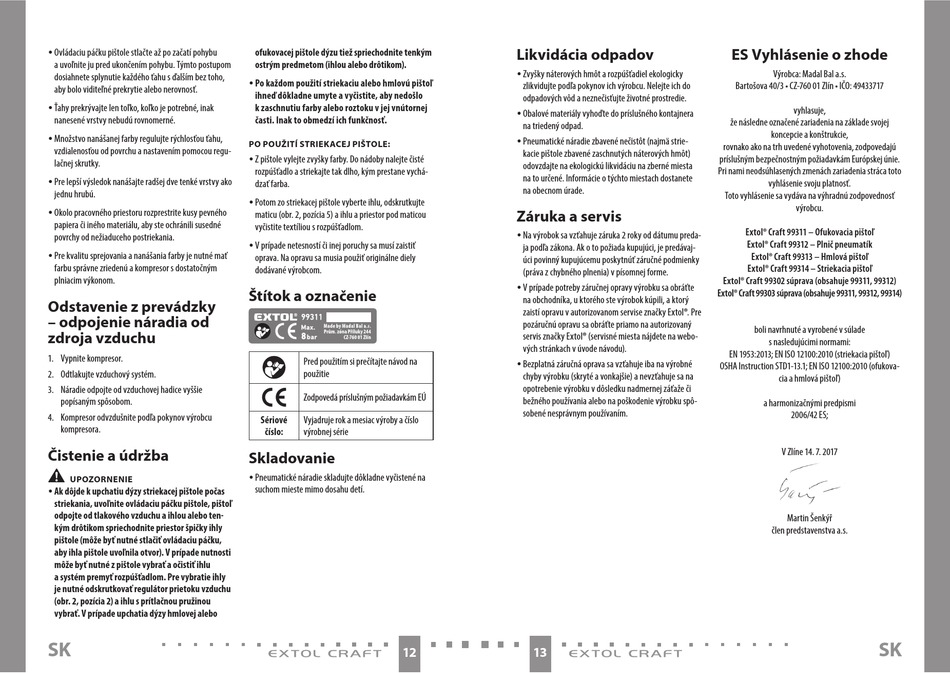

Extol Craft 99302 Bedienungsanleitung Seite 7

y Ovládaciu páčku pištole stlačte až po začatí pohybu
a uvoľnite ju pred ukončením pohybu. Týmto postupom
dosiahnete splynutie každého ťahu s ďalším bez toho,
aby bolo viditeľné prekrytie alebo nerovnosť.
y Ťahy prekrývajte len toľko, koľko je potrebné, inak
nanesené vrstvy nebudú rovnomerné.
y Množstvo nanášanej farby regulujte rýchlosťou ťahu,
vzdialenosťou od povrchu a nastavením pomocou regu-
lačnej skrutky.
y Pre lepší výsledok nanášajte radšej dve tenké vrstvy ako
jednu hrubú.
y Okolo pracovného priestoru rozprestrite kusy pevného
papiera či iného materiálu, aby ste ochránili susedné
povrchy od nežiaduceho postriekania.
y Pre kvalitu sprejovania a nanášania farby je nutné mať
farbu správne zriedenú a kompresor s dostatočným
plniacim výkonom.
Odstavenie z prevádzky
– odpojenie náradia od
zdroja vzduchu
1. Vypnite kompresor.
2. Odtlakujte vzduchový systém.
3. Náradie odpojte od vzduchovej hadice vyššie
popísaným spôsobom.
4. Kompresor odvzdušnite podľa pokynov výrobcu
kompresora.
Čistenie a údržba
•
UPOZORNENIE
y Ak dôjde k upchatiu dýzy striekacej pištole počas
striekania, uvoľnite ovládaciu páčku pištole, pištoľ
odpojte od tlakového vzduchu a ihlou alebo ten-
kým drôtikom spriechodnite priestor špičky ihly
pištole (môže byť nutné stlačiť ovládaciu páčku,
aby ihla pištole uvoľnila otvor). V prípade nutnosti
môže byť nutné z pištole vybrať a očistiť ihlu
a systém premyť rozpúšťadlom. Pre vybratie ihly
je nutné odskrutkovať regulátor prietoku vzduchu
(obr. 2, pozícia 2) a ihlu s prítlačnou pružinou
vybrať. V prípade upchatia dýzy hmlovej alebo
SK
ofukovacej pištole dýzu tiež spriechodnite tenkým
ostrým predmetom (ihlou alebo drôtikom).
y Po každom použití striekaciu alebo hmlovú pištoľ
ihneď dôkladne umyte a vyčistite, aby nedošlo
k zaschnutiu farby alebo roztoku v jej vnútornej
časti. Inak to obmedzí ich funkčnosť.
PO POUŽITÍ STRIEKACEJ PIŠTOLE:
y Z pištole vylejte zvyšky farby. Do nádoby nalejte čisté
rozpúšťadlo a striekajte tak dlho, kým prestane vychá-
dzať farba.
y Potom zo striekacej pištole vyberte ihlu, odskrutkujte
maticu (obr. 2, pozícia 5) a ihlu a priestor pod maticou
vyčistite textíliou s rozpúšťadlom.
y V prípade netesností či inej poruchy sa musí zaistiť
oprava. Na opravu sa musia použiť originálne diely
dodávané výrobcom.
Štítok a označenie
Pred použitím si prečítajte návod na
použitie
Zodpovedá príslušným požiadavkám EÚ
Sériové Vyjadruje rok a mesiac výroby a číslo
číslo: výrobnej série
Skladovanie
y Pneumatické náradie skladujte dôkladne vyčistené na
suchom mieste mimo dosahu detí.
12
Likvidácia odpadov
y Zvyšky náterových hmôt a rozpúšťadiel ekologicky
zlikvidujte podľa pokynov ich výrobcu. Nelejte ich do
odpadových vôd a neznečisťujte životné prostredie.
y Obalové materiály vyhoďte do príslušného kontajnera
na triedený odpad.
y Pneumatické náradie zbavené nečistôt (najmä strie-
kacie pištole zbavené zaschnutých náterových hmôt)
odovzdajte na ekologickú likvidáciu na zberné miesta
na to určené. Informácie o týchto miestach dostanete
na obecnom úrade.
Záruka a servis
y Na výrobok sa vzťahuje záruka 2 roky od dátumu preda-
ja podľa zákona. Ak o to požiada kupujúci, je predávaj-
úci povinný kupujúcemu poskytnúť záručné podmienky
(práva z chybného plnenia) v písomnej forme.
y V prípade potreby záručnej opravy výrobku sa obráťte
na obchodníka, u ktorého ste výrobok kúpili, a ktorý
zaistí opravu v autorizovanom servise značky Extol®. Pre
pozáručnú opravu sa obráťte priamo na autorizovaný
servis značky Extol® (servisné miesta nájdete na webo-
vých stránkach v úvode návodu).
y Bezplatná záručná oprava sa vzťahuje iba na výrobné
chyby výrobku (skryté a vonkajšie) a nevzťahuje sa na
opotrebenie výrobku v dôsledku nadmernej záťaže či
bežného používania alebo na poškodenie výrobku spô-
sobené nesprávnym používaním.
13
ES Vyhlásenie o zhode
Výrobca: Madal Bal a.s.
Bartošova 40/3 • CZ-760 01 Zlín • IČO: 49433717
vyhlasuje,
že následne označené zariadenia na základe svojej
koncepcie a konštrukcie,
rovnako ako na trh uvedené vyhotovenia, zodpovedajú
príslušným bezpečnostným požiadavkám Európskej únie.
Pri nami neodsúhlasených zmenách zariadenia stráca toto
vyhlásenie svoju platnosť.
Toto vyhlásenie sa vydáva na výhradnú zodpovednosť
výrobcu.
Extol® Craft 99311 – Ofukovacia pištoľ
Extol® Craft 99312 – Plnič pneumatík
Extol® Craft 99313 – Hmlová pištoľ
Extol® Craft 99314 – Striekacia pištoľ
Extol® Craft 99302 súprava (obsahuje 99311, 99312)
Extol® Craft 99303 súprava (obsahuje 99311, 99312, 99314)
boli navrhnuté a vyrobené v súlade
s nasledujúcimi normami:
EN 1953:2013; EN ISO 12100:2010 (striekacia pištoľ)
OSHA Instruction STD1-13.1; EN ISO 12100:2010 (ofukova-
cia a hmlová pištoľ)
a harmonizačnými predpismi
2006/42 ES;
V Zlíne 14. 7. 2017
Martin Šenkýř
člen predstavenstva a.s.
SK
