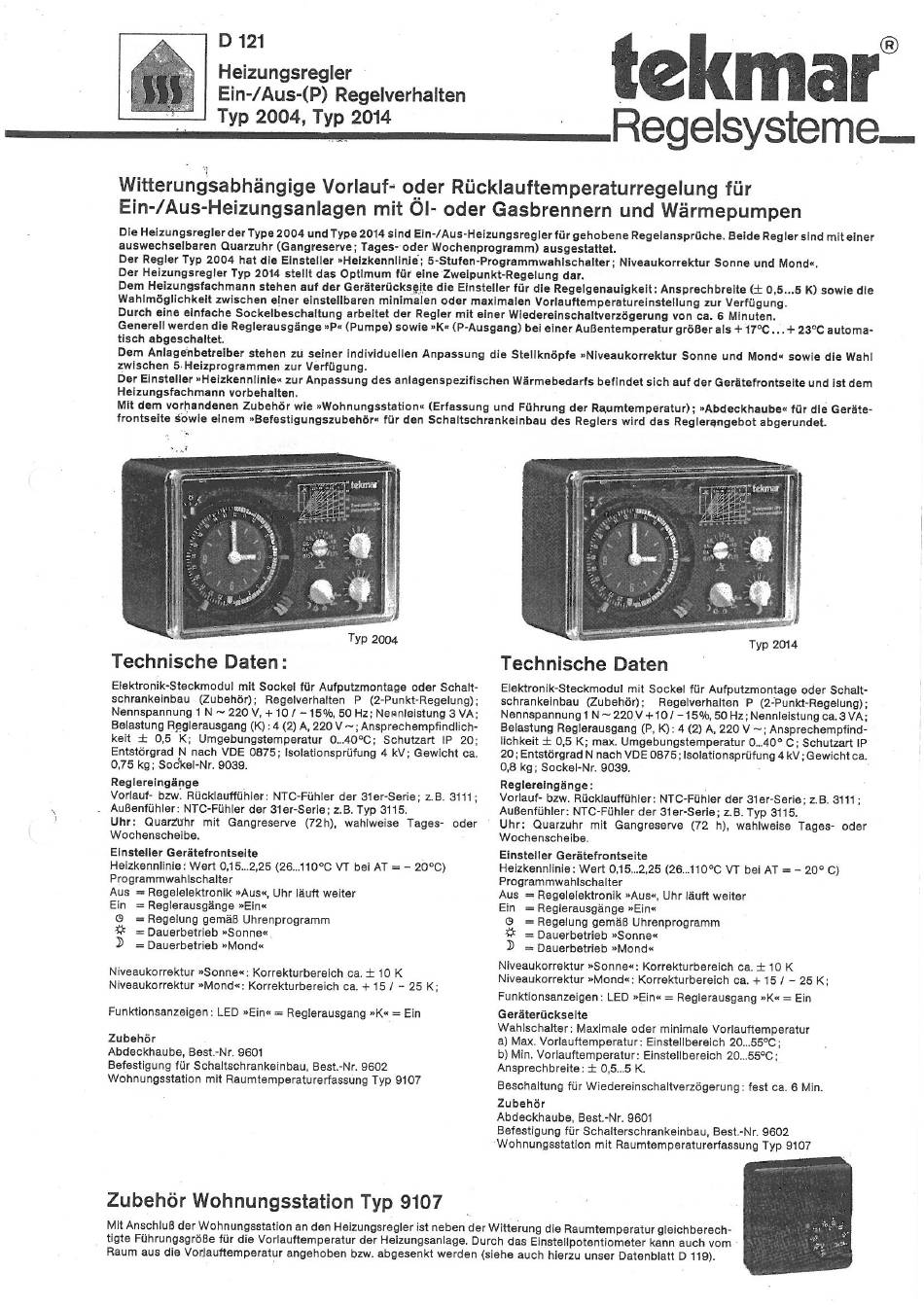

Tekmar 2004 Bedienungsanleitung

D 121
Heizungsregler
Ein-/Aus-(P)
Typ 2004, Typ 2014
Witterungsabhängige Vorlauf• Oder Rücklauftemperaturregelung für
Ein-/Aus-HeizungsanIagen mit Öl- OderGasbrennern und Wärmepumpen
Die Heizungsregler d erType2004undType2014SindEin-/Aus-HeizungsregIer fir gehobeneRegelansprüche. BeideReglersind miteiner
auswechselbaren Quarzuhr (Gangreserve;
Der Regler Typ 2004 hat die Einsteller "Heizkennlinje; 5-Stufen-ProgrammwahIschaIter; Niveaukorrektur Sonne und Mond«.
Der Heizungsregler Typ 2014 stellt das Optimum für eine Zweipunkt-Regelung dar.
DemHeizungsfachmann stehenauf der Geräterückseite die Einstellerfür die Regelgenauigkeit: A nsprechbreite (± 0,5.„5 K) sowiedie
Wahlmöglichkeit zwischen einereinstellbaren m inimalen Oder m aximalen V orlauftemperatureinstellung
Durch eine einfache Sockelbeschaltung arbeitet der Regler mit einer Wiedereinschaltverzögerung von ca. 6 Minuten.
Generellwerdendie Reglerausgänge » P« (Pumpe)sowie»K« (P-Ausgang) bei einerAußentemperatur g rößerals+ 17oc... + 230C automa-
tisch abgeschaltet.
Dem Anlagenbetreiber stehen zu seiner individuellen Anpassung die Stellknöpfe »Niveaukorrektur Sonne und Mond" sowie die Wahl
zwischen 5,Heizprogrammen zur Verfügung.
Der Einsteller "Heizkennlinie« zur Anpassung des anlagenspezifischen Wärmebedarfs befindet sich auf der Gerätefrontseite und ist dem
Heizungsfachmann vorbehalten.
Mit dem vorhandenen Zubehör wie "Wohnungsstation« (Erfassung und Führung der Raumtemperatur) ; "Abdeckhaube« für die Geräte-
frontseiteSbwieeinem"Befestigungszubehör« f ür den Schaltschrankeinbau des ReglersWirddas Reglerangebot a bgerundet.
Technische Daten
Elektronik-Steckmodul mit Sockel für Aufputzmontage
schrankeinbau (Zubehör); Regelverhalten P (2-Punkt-Regelung) ;
Nennspannung I N 220 V, + 10 1 —15%, 50 Hz; Neanleistung 3 VA;
Belastung Rpglerausgang (K): 4 (2) A, 220 V
keit ± 0,5 K; Umgebungstemperatur
Entstörgrad N nach VDE 0875; Isolationsprüfung 4 kV; Gewicht ca.
0,75 kg; SocQel-Nr. 9 039.
Reglereingäpge
Vorlauf- bzw. Rücklauffühler: NTC-Fühler der 31er-Serie; Z.B. 3111;
Außenfühler: NTC-FühIer der 31er-Serie; Z.B.Typ 3115.
Uhr: QuarZUhr mit Gangreserve (72h), wahlweise Tages- Oder
Wochenscheibe.
Einsteller Gerätefrontseite
Heizkennlinie: Wert (26.„1100C VT bei AT = - 200C)
Programmwahlschalter
Aus = Regelelektronik »Aus«, Uhr läuft weiter
Ein = Reglerausgänge »Ein«
O = Regelung gemäB Uhrenprogramm
= Dauerbetrieb »Sonne«
) = Dauerbetrieb »Mond«
Niveaukorrektur »Sonne«: Korrekturbereich
Niveaukorrektur »Mond«: Korrekturbereich ca. + 15 / —25 K;
Funktionsanzeigen : LED»Ein«= Reglerausgang »K«= Ein
Zubehör
Abdeckhaube, Best.-Nr. 9601
Befestigung für Schaltschrankeinbau, Best.-Nr. 9602
Wohnungsstation mit Raumtemperaturerfassung Typ 9107
Zubehör Wohnungsstation
MitAnschluß derWohnungsstation a ndenHeizungsregler ist nebenderWitterungdie Raumtemperatur gleichberech-
tigte FührungsgröBe für die Vorlauftemperatur derHeizungsanlage. DurchdasEinstellpotentiometer kannauchvom
Raumausdie Vor,lauftemperatur angehoben bzw.abgesenkt w erden(sieheauchhierzuunserDatenblatt D 119).
Regelverhalten
Wochenprogramm) ausgestattet.
Typ 2004
:
Oder Schalt-
Ansprechempfindlich-
O...400C; Schutzart IP 20;
ca. ± 10 K
Typ 9107
tekmar
Regelsysterne_
Technische Daten
Elektronik-Steckmodul mit Sockel für Aufputzmontage Oder Schalt-
schrankeinbau (Zubehör); Regelverhalten P (2-Punkt-Regelung) ;
Nennspannung I N 220 V + 10 / —15%, 50 Hz; Nennleistung ca. 3 VA;
BelastungReglerausgang (P, K) : 4 (2)A, 220 V
lichkeit ± 0,5 K; max. Umgebungstemperatur 0...400 C; Schutzart IP
20 ; Entstörgrad N nach VDE 0875 ; Isolationsprüfung 4 kV ; Gewicht ca.
kg; Sockel-Nr. 9039.
Reglereingänge:
Vorlauf- bzw. Rücklauffühler: NTC-FühIer der 31er-Serie; Z.B.3111;
Außenfühler: NTC-Fühler der 31er-Serie; Z.B. Typ 3115.
Uhr: Quarzuhr mit Gangreserve (72 h), wahlweise Tages- Oder
Wochenscheibe,
Einstelter Gerätefrontseite
: Wert (26...1100C VT bei AT = - 200 C)
programmwahlschalter
Aus = Regelelektronik »Aus«, Uhr läuft weiter
Ein = Reglerausgänge »Ein«
O = Regelung gemäß Uhrenprogramm
# = Dauerbetrieb »Sonne«
) = Dauerbetrieb »Mond«
Niveaukorrektur »Sonne«: Korrekturbereich
Niveaukorrektur »Mond«: Korrekturbereich ca. + 15 / —25 K;
Funktionsanzeigen : LED »Ein« = Reglerausgang »K« = Ein
Geräterückseite
Wahlschalter : Maximale Oder minimale Vorlauftemperatur
a) Max. Vorlauftemperatur: Einstellbereich 20...550C;
b) Min. Vorlauftemperatur: Einstellbereich 20...550C;
Ansprechbreite: ± 0,5...5 K.
Beschaltung für Wiedereinschaltverzögerung : fest ca. 6 Min,
Zubehör
Abdeckhaube, Best.-Nr. 9601
Befestigung für Schalterschrankeinbau,
Wohnungsstation mit Raumtemperaturerfassung Typ 9107
zur Verfügung.
Typ 2014
Ansprechempfind-
ca. ± 10 K
Best.-Nr. 9602
