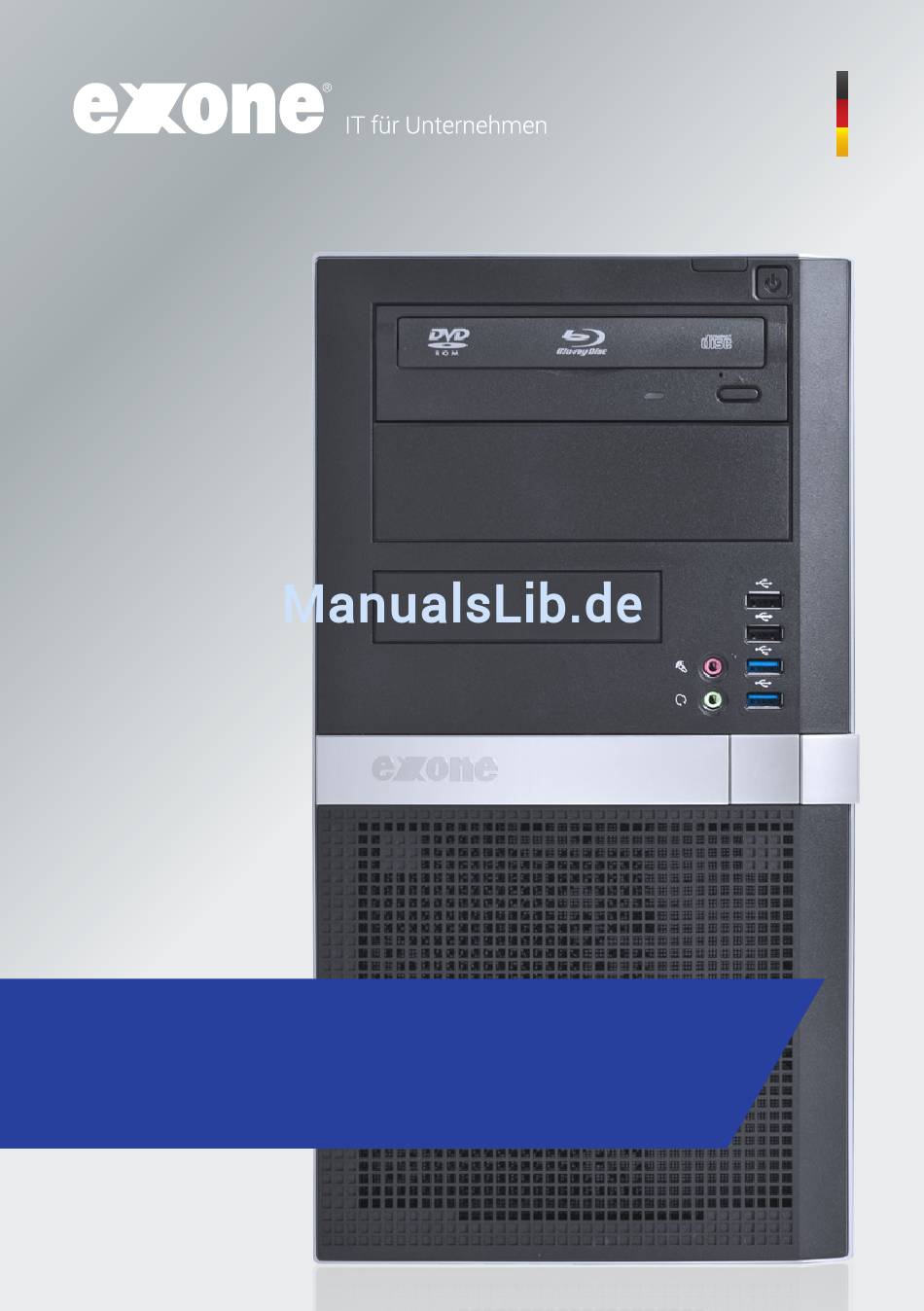

- Seite 1 Qualität aus Deutschland - seit über 20 Jahren PC Handbuch www.exone.de...
- Seite 2 Handbuchs werden wir gerne aufgreifen und umsetzen. Alle Rechte vorbehalten. Verwendungen von Auszügen in jedweder Form (digital oder Print) müssen zuvor schriftlich von der EXTRA Computer GmbH genehmigt werden. Die Hausmarke exone unterliegt marken-, pa- tent- und warenzeichenrechtlichem Schutz.
-
Seite 3: Inhaltsverzeichnis
www.exone.de Inhaltsverzeichnis Sicherheitshinweise zu Ihrem exone System ....Energy Star ..........Gewährleistungen . -
Seite 4: Sicherheitshinweise Zu Ihrem Exone System
Sicherheitshinweise Bitte beachten Sie vor Inbetriebnahme Ihres neuen exone Systems die fol- genden Sicherheitshinweise: Achten Sie beim Aufstellen des PCs darauf, dass die Lüftungsschlitze auf keinen Fall verdeckt sind und ge- nügend Luft an das System kommen kann. Die Steckdose, an der Ihr PC angeschlossen wird, soll- te mit maximal 16A in der Hausinstallation abgesichert sein. - Seite 5 www.exone.de Der Netzstecker dient als Trennstelle zum Versor- gungsnetz (220V). Deshalb sollte die Steckdose nahe am System (max. 1,5 m) und leicht zugänglich sein. Empfehlenswert ist der Einsatz einer Steckdosenleis- te mit Überspannungsschutz, an die Sie auch die pe- ripheren Geräte anschließen können. Stellen Sie bitte keine Gegenstände auf das Netzkabel und verlegen Sie es trittgeschützt.
-
Seite 6: Energy Star
Möchten Sie das System einmal reinigen, verwenden Sie auf keinen Fall Flüssigreiniger oder Reinigungs- sprays. Die Reinigung ist am besten mit einem feuch- ten Tuch durchzuführen. Während eines Transports sollte Ihr exone System stoßsicher verpackt sein. Hier bietet die Originalverpa- ckung die idealsten Bedingungen. -
Seite 7: Gewährleistungen
EU-Richtlinien WEEE und RoHs. Da sich nicht jeder Hersteller über die Landesgrenzen hinweg in Deutschland registrieren lassen kann, hat die EXTRA Computer GmbH in den Fällen die Verantwortung für die Entsorgung übernommen und sich beim EAR regis- trieren lassen. -
Seite 8: Ce-Kennzeichnung
CE-Kennzeichnung Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinien 2014/30/EU „Elektromagnetische Verträglichkeit“, 2014/35/EU „Niederspannungsrichtlinie“, 2009/125/EC „Ökodesign Richtlinie“ und 2011/65/EU „RoHs Richtlinie“. CE-Kennzeichnung für Geräte mit Funkkomponente Dieses Gerät erfüllt in der ausgelieferten Ausführung die Anforderungen der EG-Richtlinie 1999/5/EG des Europäischen Parlamentes und des Ra- tes vom 9. -
Seite 9: Auspacken Und Aufstellen
www.exone.de Auspacken und Aufstellen ■ Überprüfen Sie alles auf evtl. enstandene Transportschäden ■ Gleichen Sie die Lieferung mit Ihrer Bestellung / Auftrag ab Bei Transportschäden, Fehllieferungen oder Fragen kontaktieren Sie bitte umgehend Ihren exone Fachhändler vor Ort. Die Originalverpackung der Geräte sollten Sie für einen eventuellen Transport aufbewahren. - Seite 10 ■ VORSICHT! Ihr Rechner enthält eine Lithium-Batterie. Bei unsachge- mäßem Austausch der Batterie besteht Explosionsgefahr. Ersatz nur durch denselben, oder einen vom Hersteller empfohlenen gleichwer- tigen Typ. Bitte entsorgen Sie gebrauchte Batterien nicht über den Hausmüll. Nutzen Sie den Service von Fachgeschäften, die den Tausch durchführen.
-
Seite 11: Erste Schritte
www.exone.de Erste Schritte ■ Das exone System an einem geeineten Platz mit rutschfester Unterla- ge senkrecht aufstellen. Gehören Gehäusefüße mit zum Lieferumfang, verwenden Sie diese bitte. Die liegende Position ist nur für die dafür vorgesehenen exone PC Systeme wie exone Nano, Pokini und exone Uni geeignet (weitere Infos auf der Herstellerseite oder bei Ihrem exone Fachhändler). - Seite 12 Netzanschluss Tastatur (PS/2) Maus (PS/2) Seriell USB 2.0 Ethernet (RJ-45) USB 3.0 Mikrofon Line Out / In Abbildungsbeispiel...
-
Seite 13: Anschlüsse Und Bedienelemente
www.exone.de Anschlüsse und Bedienelemente Bezeichnung Abbildung Symbol Spannungsversorgung Netzanschluss Digitaler Soundanschluss, Cinch- siehe auch Infos der Mainboard- Anschluss hersteller (Coax) SPDIF-Out Sound (externe Tonquellen z.B. Line In Aktivlautsprecher, Mikrofon) Sound on board Bei zusätzlich eingebauter Line Out Soundkarte ist die Soundfunktion auf dem Mainboard nicht aktiviert bzw. - Seite 14 Bezeichnung Abbildung Symbol Anschluss für eSATA-kompatible eSATA Geräte (z.B. Festplatte) eSATA Netzwerk Netzwerk oder DSL-Modem RJ-45-Buchse Videoeingangs- und Ausgangs- SVIDEO IN anschluss (optional) (siehe Doku- SVIDEO OUT mentation zur VGA- / TV-Karte) 4- od. mehrpolige Buchse Anschluss für digitales DVI* Videosignal (Monitor) Audio- / Video-Schnittstelle DisplayPort*...
-
Seite 15: Externe Geräte Anschließen
www.exone.de Externe Geräte anschließen Bevor Sie ein externes Gerät anschließen, sollten Sie in jedem Fall zuerst dessen Dokumentation durchlesen. Beim Anschließen von externen Geräten muss der Netzstecker gezogen sein! (außer bei USB-Geräten) Bei Gewitter sollten die Verbindungen weder gesteckt noch gelöst werden. Eine Leitung beim Lösen immer am Stecker anfassen. - Seite 16 Leitungen lösen ■ Alle betroffenen Geräte ausschalten. ■ Die Netzstecker aller betroffenen Geräte aus den Steckdosen ziehen. ■ Alle Leitungen am Gerät und an den externen Geräten lösen. Beachten Sie dabei die bereits beschriebenen Sicherheitshinweise. ■ Alle Leitungen am Gerät und an den externen Geräten lösen. Bildschirm anschließen ■...
-
Seite 17: Maus Und Tastatur Anschließen
www.exone.de Maus und Tastatur anschließen Je nach Modell, gehört zum Lieferumfang Ihres Gerätes ein kabelloses oder kabelgebundenes Maus- und Tastatur-Set. Kabelloses Maus- und Tastatur-Set anschließen Schließen Sie Maus und Tastatur an, wie in der jeweiligen Betriebsanlei- tung beschrieben. Der richtige Funkverbindungscode ist bereits ab Werk eingestellt und das Maus- und Tastatur-Set sofort betriebsbereit. -
Seite 18: Externe Geräte Über Usb Anschließen
Externe Geräte über USB anschließen An die USB-Anschlüsse können eine Vielzahl externer Geräte angeschlosen werden. (z.B. Drucker, Scanner, Tastatur, etc) USB-Geräte sind hot-plug-fähig. Daher können die Leitungen von USB-Geräten bei eingeschaltetem System angeschlos- sen und getrennt werden. Weitere Informationen finden Sie in den Dokumentationen der USB-Geräte. ■... -
Seite 19: Gerät Am Spannungsnetz Anschließen
www.exone.de Gerät am Spannungsnetz anschließen ■ Schließen Sie das Netzkabel am Gerät an. ■ Stecken Sie den Netzstecker in eine geerdete Steckdose. Erstes Einschalten: die Software wird installiert Wenn das Gerät in ein Netzwerk eingebunden wird, sind bei der Software- Installation Angaben zu Benutzer, Server und Netzwerkprotokoll nötig. -
Seite 20: Bildschirm Und Gerät Einschalten
Bildschirm und Gerät einschalten * Hauptschalter ist geräteabhängig ■ Bei Geräten mit Hauptschalter: Stellen Sie den Hauptschalter an der Rückseite des Geräts auf Position „I“ (1). ■ Betätigen Sie den Ein-/Ausschalter an der Vorderseite des Geräts (2). ■ Die Betriebsanzeige leuchtet auf, das System startet. -
Seite 21: Bedienung
www.exone.de Bedienung Gerät einschalten ■ Schalten Sie, falls noch nicht geschehen, den Bildschirm ein (siehe Be- dienungsanleitung des Bildschirms). ■ Betätigen Sie den Ein-/Ausschalter an der Vorderseite des Geräts. ■ Die Betriebsanzeige leuchtet auf, das Gerät startet. Gerät ausschalten ■ Fahren Sie ihr Betriebssystem ordnungsgemäß herunter. ■... -
Seite 22: Weitere Hinweise
Weitere Hinweise Dieses Gerät entspricht der Produktnorm für Störemission EN 55022 , der Grundnorm für Störbeeinflussung EN 50082-1 und der Norm EN 60950 der Niederspannungsrichtlinie. Bei einer nicht mit dem Hersteller abgestimm- ten Änderung des Gerätes ist die Einhaltung dieser Normen nicht mehr gewährleistet. - Seite 23 www.exone.de Einsatzbereich: Das vorliegende Produkt ist nicht für die Verwendung in medizinischen, lebensrettenden oder lebenserhaltenden Anwendungen vorgesehen. Umweltgerechter PC: Der von Ihnen erworbene PC wurde umweltgerecht konstruiert und zeich- net sich vorallem durch seine Langlebigkeit, Aufrüst- und Erweiterbarkeit, sowie Recyclingfähigkeit und Wiederverwertbarkeit aus. Langlebigkeit der Geräte: Der PC ist modular aufgebaut.
- Seite 24 Recyclinggerechte Konstruktion der Geräte: Dieses Gerät erfüllt die Prinzipien der VDI Richtlinie 22 43 gemäß der „Kon- struieren recyclinggerechter technischer Produkte”. Diese Richtlinie bein- haltet im Einzelnen: ■ Vermeidung nichtlösbarer Verbindungen (z. B. durch Kleben, Schwei- ßen) zwischen unterschiedlichen Werkstoffen; Vorhandensein leicht lösbarer mechanischer Verbindungen.
- Seite 25 www.exone.de Energieverbrauch: Unsere PCs sind besonders energiesparend konzipiert. Die Angabe der Stromaufnahme auf dem Typenschild bezieht sich immer auf die maximal mögliche Stromaufnahme des Systems, wenn der Computer voll aufge- rüstet ist und das eingebaute Netzteil 100 % der zugelassenen Leistung liefert.
- Seite 26 Technische Daten: Das von Ihnen erworbene Gerät ist für den Betrieb an Netzwechselstrom 50/60 Hz vorgesehen. Die allpolige Trennung bzw. Verbindung des Netzes erfolgt durch Ziehen bzw. Einstecken des Netzkabels. Benutzen Sie zum Anschluss nur eine ordnungsgemäß angeschlossene und leicht zugängli- che Schutzkontaktsteckdose.
-
Seite 27: Notizen
www.exone.de Notizen... - Seite 28 Eine Marke der EXTRA Computer GmbH Brühlstraße 12 89537 Giengen Deutschland info@exone.de www.exone.de 07322 / 9615 - 288 Alle Angaben ohne Gewähr. Die Abbildungen können vom tatsächlichen Produkt abweichen. Irrtum und Änderung vorbehalten. Handbuch online blättern QR-Code mit App scannen oder direkt eingeben www.exone.de/handbuch...
