FIRECORE G30 Anweisungen
Selbstnivellierend 360 grad kreuzlinienlaser
Verwandte Anleitungen für FIRECORE G30
Inhaltszusammenfassung für FIRECORE G30

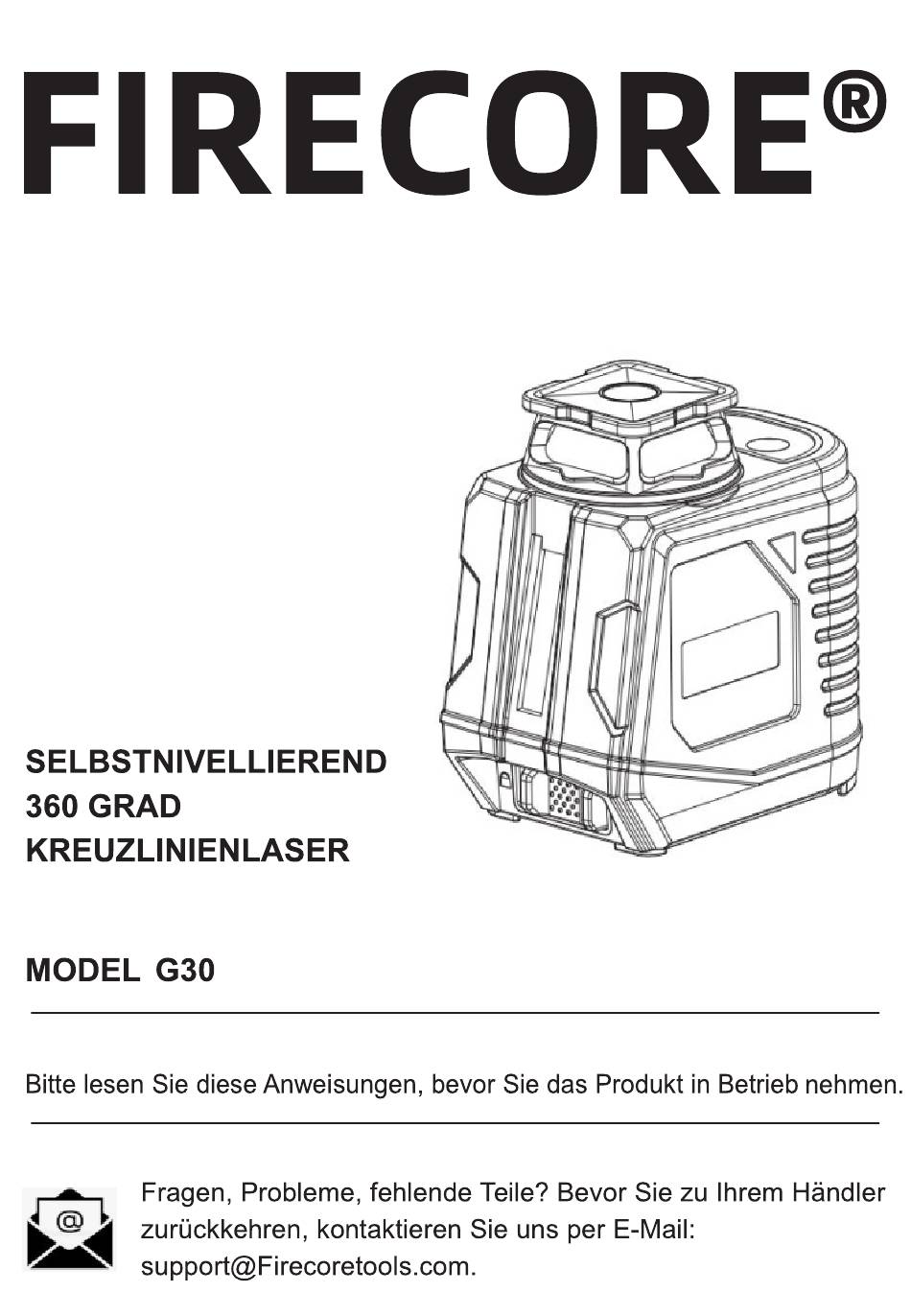

- Seite 1 FIRECORE@ SELBSTNIVELLIEREND GRAD KREUZLINIENLASER MODEL Bitte lesen Sie diese Anweisungen, bevor Sie das Produkt in Betrieb nehmen. F agen, Probleme, fehlende Teile? Bevor Sie zu Ihrem Händler zurückkehren, kontaktieren Sie uns per E-Mail: support@Firecoretools.com.
- Seite 2 Inhaltsverzeichnis SPEZIFIKATIONEN. SICHERHEITSHINWEISE.. BEZEICHNUNG... BETRIEB. WARTUNG..12 FEHLERBEHEBUNG... GARANTIE... SPEZIFIKATIONEN KOMPONENTE SPEZIFIKATIONEN Stromversorgung 6 V (4 x 1,5 V AA-AIkaIibatterie) Laser 505-520nm,Laser der Klasse maximaler Laser Leistung < 1 mw Selbstnivellierender Bereich Genauigkeit mm/7 Arbeitsbereich (mit Detektor) 25m (45m) Betriebszeit 8 Stunden Betriebstemperatur -IOOC-+500C...
- Seite 3 SICHERHEITSHINWEISE Sicherheitshinweise für selbstnivellierenden 360-Grad-Kreuzlinienlaser WARNUNG LASERSTRAHLUNG. Blicken CAUTION PRECAUCION nicht in den Strahl. Klasse Laserprodukt. Schalten Sie den Laserstrahl nur ein, wenn mit diesem Werkzeug. • Entfernen Oder verunstalten keine Produktetiketten. • Vermeiden Sie direkten Kontakt mit den Augen. Der Laserstrahl kann Blitzblindheit verursachen.
- Seite 4 SICHERHEITSHINWEIS • Versuchen Sie nicht, den selbstnivellierenden 360-Grad-Kreuzlinienlaser zu reparieren Oder zu zerlegen. Wenn unqualifizierte Personen versuchen, dieses Produkt zu reparieren, schwere Verletzungen kann auftreten. Alle an diesem Laserprodukt erforderlichen Reparaturen sollten nur durchgeführt werden durch qualifiziertes Servicepersonal. • Verwendung von anderem Zubehör, das für die Verwendung mit anderen Lasern vorgesehen ist Werkzeuge können zu schweren Verletzungen führen.
- Seite 5 BEZEICHNUNG KENNEN SIE IHREN SELBSTNIVELLIERENDEN 360-GRAD-KREUZLINIENLASER Dieser selbstnivellierende 360-Grad-Kreuzlinienlaser ist vielseitig einsetzbar. Er kann in der Hand gehalten, auf einer horizontalen Oberfläche nivelliert Oder auf einem Stativ Oder einer Laserstange montiert werden. BEZEICHNUNG Horizontales Laserfenster Vertikales Laserfenster Ein/Aus/Sperre Empfänger/HeIIigkeitseinsteIIungstaste Horizontale/vertikale Anpassungstaste Befestigungsbohrung mit 1/4"-Gewinde...
- Seite 6 BETRIEB 1. EINLEGEN BATTERIEN Batteriefach enthält vier „AA"-Batterien. a. Drücken auf die Verriegelung, um die Batterieabdeckung öffnen. b. Legen Sie vier neue „AA"-AIkaIibatterien ein und beachten dabei Polarität (+1-), wie auf der Innenseite Batteriefachs angegeben. c. Schließen Sie die Abdeckung sicher. HINWEIS: •...
- Seite 7 BETRIEB 2. EIN- AUSSCHALTEN SELBSTNIVELLIERUNG 360-GRAD-KREUZLINIENLASERS Der Netzschalter befindet sich unten an der Vorderseite Werkzeugs. a. Um die Selbstnivellierung zu drehen 360-Grad-KreuzIinienIas er einschalten, Netzschalter einschalten Richtung des „ON"-Pfeils. WARNIN Achten Sie beim Einschalten des selbstnivellierenden 360-Grad-KreuzIinienIasers immer darauf, Ihre Augen und die Augen Ihrer Mitmenschen zu schützen.
- Seite 8 BETRIEB 3. MODI LASERLINIENPROJEKTION Der selbstnivellierender 360-Grad-Kreuzlinienlaser verfügt über drei Laserprojektionsmodi. Horizontal/ einen bestimmten Vertical Line Laserprojektionsmodus Adjust Button auszuwählen, drücken die „Laser"-Taste, bis Sie den gewünschten Projektionsmodus erreicht haben. Dieses Laserwerkzeug verwendet beim Einschalten standardmäßig die horizontale 3600-1-aserlinie. Um einen Projektionsmodus auszuwählen, drücken Sie die „Laser"-Taste: a.
- Seite 9 BETRIEB 4. EMPFÄNGER (IMPULS) MODUS Beim Arbeiten mit dem Gerät im Freien erschwert starke Sonneneinstrahlung das Erkennen Laserlinien Wechseln in den Receiver/ Brightness Empfängermodus Adjust Button (Impulsmodus): Laserlinien pulsieren jetzt mit hoher Frequenz. Bei Empfang durch den Laserempfänger (separat erhältlich) kann der Laser bis zu einer Entfernung von 45 m (147 ft) erkannt werden.
- Seite 10 BETRIEB 5. SELBSTNIVELLIERENDER MODUS Der selbstnivellierende 360-Grad-KreuzlinienIaser verfügt über zwei Arbeitsmodi: Selbstnivellierungsmodus und Sperrmodus (manuell). 1m Selbstnivellierungsmodus nivelliert sich das Werkzeug selbst, wenn es sich innerhalb Horizontalen befindet. a. Platzieren Sie den selbstnivellierenden 360-Grad-Kreuzlinienlaser auf einer flachen, glatten Oberfläche, die innerhalb von Horizontalen liegt.
- Seite 11 BETRIEB c. Neigen Sie Ihren selbstnivellierenden Kreuzlaser, um eine gerade Linie als Referenz zu projizieren. In diesem Modus werden die Laserlinien kontinuierlich projiziert und blinken nicht, selbst wenn der Neigungswinkel 30 überschreitet. d. IJm den Laser auszuschalten, schieben Sie den Netzschalter „OFF", bis sich der Laser ausschaltet.
- Seite 12 WARTUNG Dieser selbstnivellierende 360-Grad-Kreuzlinienlaser wurde wartungsarmes Werkzeug konzipiert. IJm jedoch seine Leistung aufrechtzuerhalten, müssen Sie immer diese einfachen Anweisungen befolgen: a. Vermeiden Sie es, das Werkzeug Stößen, kontinuierlichen Vibrationen Oder extrem hohen Oder niedrigen Temperaturen auszusetzen. b. Bewahren Sie das Werkzeug immer drinnen auf. c.
- Seite 13 FEHLERBEHEBUNG LÖSUNG PROBLEM Grund Bewegen Sie das Das Werkzeug ist zu weit Werkzeug näher an Ziel entfernt. das Ziel heran. Wechseln Sie in Die Laserlinie Empfängermodus ist schwer (Impulsmodus) erkennen. finden Sie die Die Umgebung ist zu hell. Laserlinie einem FD20-Laserempfän ger (separat erhältlich).
- Seite 14 GARANTIE Wir sind von der Qualität unserer Produkte überzeugt und bieten hervorragende Garantien für professionelle Anwender. Diese Erklärung gilt zusätzlich und beeinträchtigt in keiner Weise Ihre vertraglichen Rechte als professioneller Benutzer gegenüber Ihren gesetzlichen Rechten als privater, nicht professioneller Benutzer. Wir gewähren für unsere Lasernivelliergeräte eine einjährige Garantie auf Material- und/oder Verarbeitungsfehler...
- Seite 15 GARANTIE Sie können 12 Monate eingeschränkte Garantie genießen, aber bis zu 24 Monate längere Garantie, wenn Sie sich über die Produktregistrierung als Mitglied anmelden. Bitte scannen Sie den obigen QR-Code, um Ihre Priorität zu aktivieren. SELBSTNIVELLIERENDER 360-GRAD-KREUZLINIENLASER...
