Minol micro B.One Montageanleitung Seite 5

7.13. Pressurizzare la tubazione aprendo con cautela la valvola dell'abitazione o del circuito. Verificare con
cautela la tenuta e il funzionamento (avanzamento). Se il contatore non funziona, vuol dire che il pezzo da
incasso non è stato installato in base al senso di scorrimento del flusso e che la valvola di ritegno si chiu-
de. Quindi smontare la capsula di misurazione, inserire la valvola di ritegno nell'altra apertura, rimontare
la capsula di misurazione orientandola a 180°.
7.14. Verificare la funzionalità della valvola di ritegno. Spingere la calotta per l'impiombatura sopra al contato-
re. Ruotare il contatore in posizione di lettura. Spingere la calotta per l'impiombatura sopra al contatore.
Con l'uncino infilare e far scattare i piombini di plastica (protezione di smontaggio) verso l'interno nei fori
di piombatura della calotta (fig. 8).
7.15. Durante l'installazione da incasso rimuovere la rosetta dalla confezione e, ove necessario a causa di una
grande profondità, inserire da una a tre boccole di prolunga. Ordinare una rosetta speciale per profondità
di inserimento inferiori a 25 mm. Inserire nella parete la rosetta (eventualmente con le boccole di prolun-
ga) sulla calotta del contatore fino al finecorsa (vedi fig. 9).
7.16. Per installazioni in ambienti umidi con boccola di prolunga è possibile usare una rosetta bombata da
ordinare a parte.
8. Sostituzione contatore
8.1. In successione isolare e svuotare la linea chiudendo la valvola dell'abitazione o del circuito.
8.2. Durante l'installazione da incasso rimuovere la rosetta (eventualmente con le boccole di prolunga).
8.3. Con un piccolo cacciavite far ruotare entrambi i piombini di plastica contenuti nella calotta del contatore
per aprirli e togliere la calotta
8.4. Spingere sul contatore il lato di montaggio dell'apposita chiave con le striature longitudinali tramite la
camma di estrazione e ruotare in senso antiorario finché i denti della chiave di montaggio non si incastra-
no nell'anello filettato. Svitare l'anello filettato in senso antiorario. Il contatore si gira.
8.5. Togliere la chiave di montaggio e tramite l'apposita camma spingere e girare con il lato di estrazione.
Quindi estrarre il contatore dall'alloggiamento con la chiave di montaggio.
8.6. Rimuovere lo sporco dall'alloggiamento, in particolare sulla superficie di tenuta dell'O-ring.
8.7. Montare il nuovo inserto di misurazione, come descritto al punto da 7.6 a 7.16.
Verificare attentamente la tenuta e il funzionamento.
9. MICRO00009 Chiave di montaggio per KIT CIRCLE Estrattore per capsula Minomess Micro
Il lato di estrazione presenta due fessure longitudinali per afferrare la camma di estrazione del contatore. Il lato
di montaggio della chiave per il montaggio dell'anello filettato ha quattro denti e quattro striature longitudinali
spostate di 45° (fig. 10).
10. Smaltimento
I dispositivi a batteria o i moduli installati in aggiunta sui dispositivi meccanici possono contenere batterie al li-
tio non rimovibili e non ricaricabili. Sono contrassegnati dal simbolo della direttiva WEEE (pattumiera barrata).
Le batterie contengono sostanze che potrebbero danneggiare l'ambiente e la salute umana se non smaltite in
modo adeguato. Per ridurre la quantità di rifiuti e le quantità inevitabili di rifiuti causati da dispositivi elettrici
ed elettronici, i dispositivi esausti dovrebbero essere ove possibile riutilizzati o essere riciclati in altre forme.
Ciò è possibile solo se le attrezzature esauste, le batterie, altri accessori e le confezioni dei prodotti vengono
restituiti al produttore o consegnati ai centri di riciclaggio. Secondo la normativa vigente ditte specializzate
recuperano i dispositivi esausti incluse le batterie, altri accessori e materiali di imballaggio dopo il ricambio o la
loro durata utile e provvedono allo smaltimento.
Nella misura in cui non è stato stipulato alcun altro accordo contrattuale a tale riguardo, la vostra autorità
locale o municipale o l'azienda locale di smaltimento dei rifiuti possono darvi informazioni relative ai punti di
raccolta per le vostre attrezzature usate. ZENNER garantirà sempre il corretto smaltimento. Per ulteriori infor-
mazioni potete contattare la ns. sede al seguente numero telefonico: 051 198 733 80
Attenzione!
Non smaltire i dispositivi assieme ai rifiuti domestici. In questo modo, si contribuisce alla protezione delle risor-
se naturali e a promuovere il riciclaggio sostenibile delle risorse materiali.
In caso di domande rivolgetevi a info@brunatazenner.it
Le informazioni più recenti su questo prodotto e la versione aggiornata di questo manuale sono disponibili in
Internet al sito www.brunatazenner.it
Brunata ZENNER S.r.l.
Via Marzabotto n° 85 – I - 40050 - Funo di Argelato (BO) Italia
Tel. +39 051 19873380 E-mail info@brunatazenner.it
Sito www.brunatazenner.it

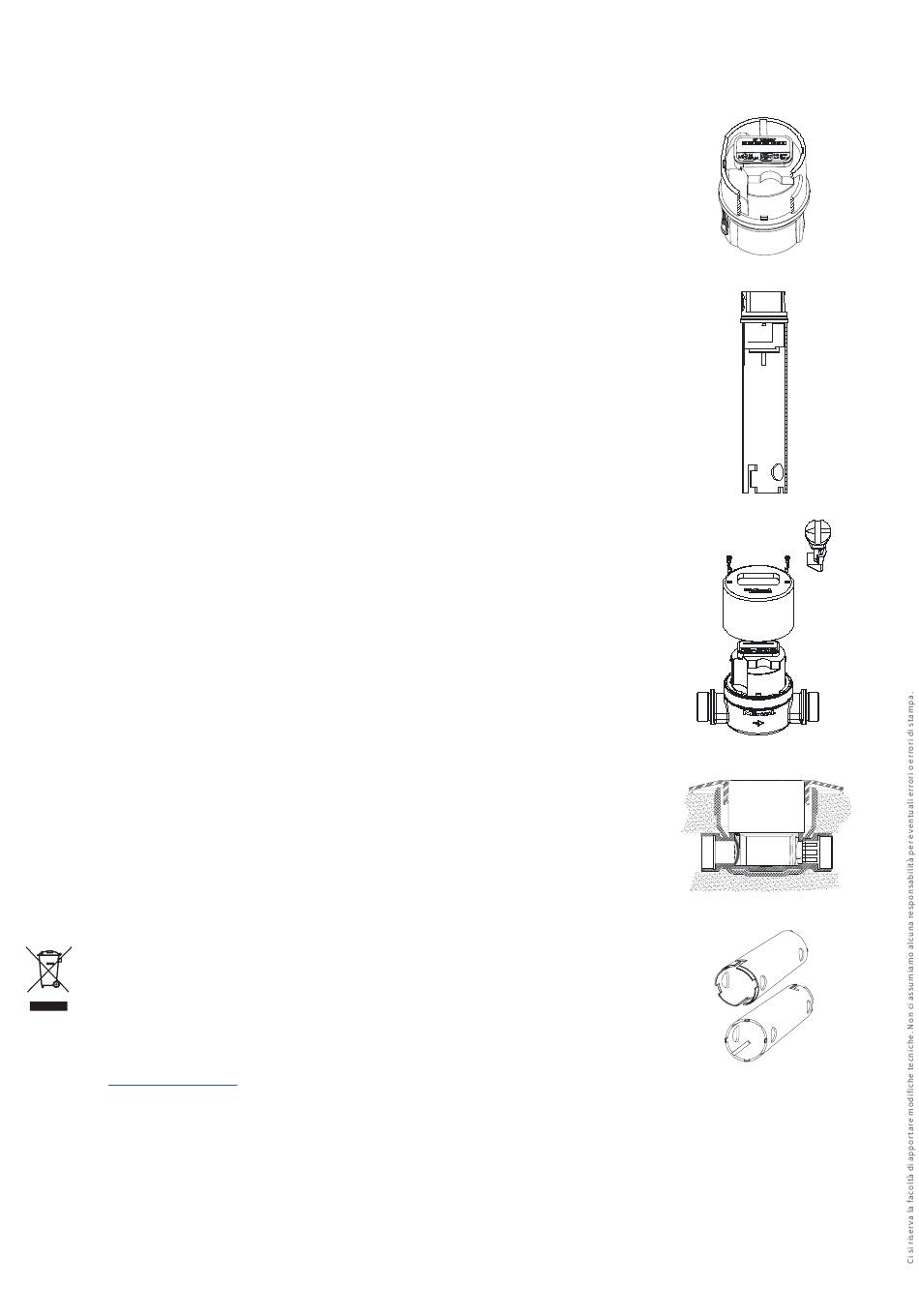

Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 10
