Technische Eigenschaften
Produkt
Einsatzgebiet
IP –Schutzklasse
Display Anzeige
Wochenprogramm
Manuelle Auswahl
Temperatur - Einstellung
Funktion bei Umgebungstemperatur
Maximale Leistung
Spannung
Abmessung
Temperatur Sensor
Gewährleistung
EN –Standards
Sicherheits - Kennzeichnung
Sicherheitsrichtlinien
EMV –Richtlinie
Bedienungsanleitung
Digitale Regelbox
Digitale Raumregler mit Boost Steuerung
vollelektrische Badheizkörper / Badheizkörper im Mischbetrieb mit PPW
Warmwasserheizung
IP 44
Einstellung über Zeitschaltuhr
7°C bis 32°C
- 20°C bis +60°C
400 – 900 Watt
230V AC 50 Hz
76 x 131 x 42 mm (H x B x T)
10 k Ohm bei 25°C, Typ NTC
2 Jahre
EN55014-1, EN55014-2, EN61000-3-2, EN61000-3-3
CE
WEEE, RoHS
89/336/EEC
Technische Änderungen vorbehalten - Seite 1
Temperatureinstellung
Aktuelle Zeit- und Tagesanzeige
Ausgewählter Modus
(Tag, Nacht, AntiFrost, Fernregelung, Wochenprogramm,
Standby)
Temperaturanzeige
Kindersicherung
Blaue Hintergrundbeleuchtung
Temperatur erhöhen = Taste [+]
Temperatur absenken = Taste [-]
Modus wählen
(Tag, Nacht, Frostsicherung, Fernregelung, Wochenprogramm,
Standby)
Ein / Stand-by
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für TKM Digitale Regelbox

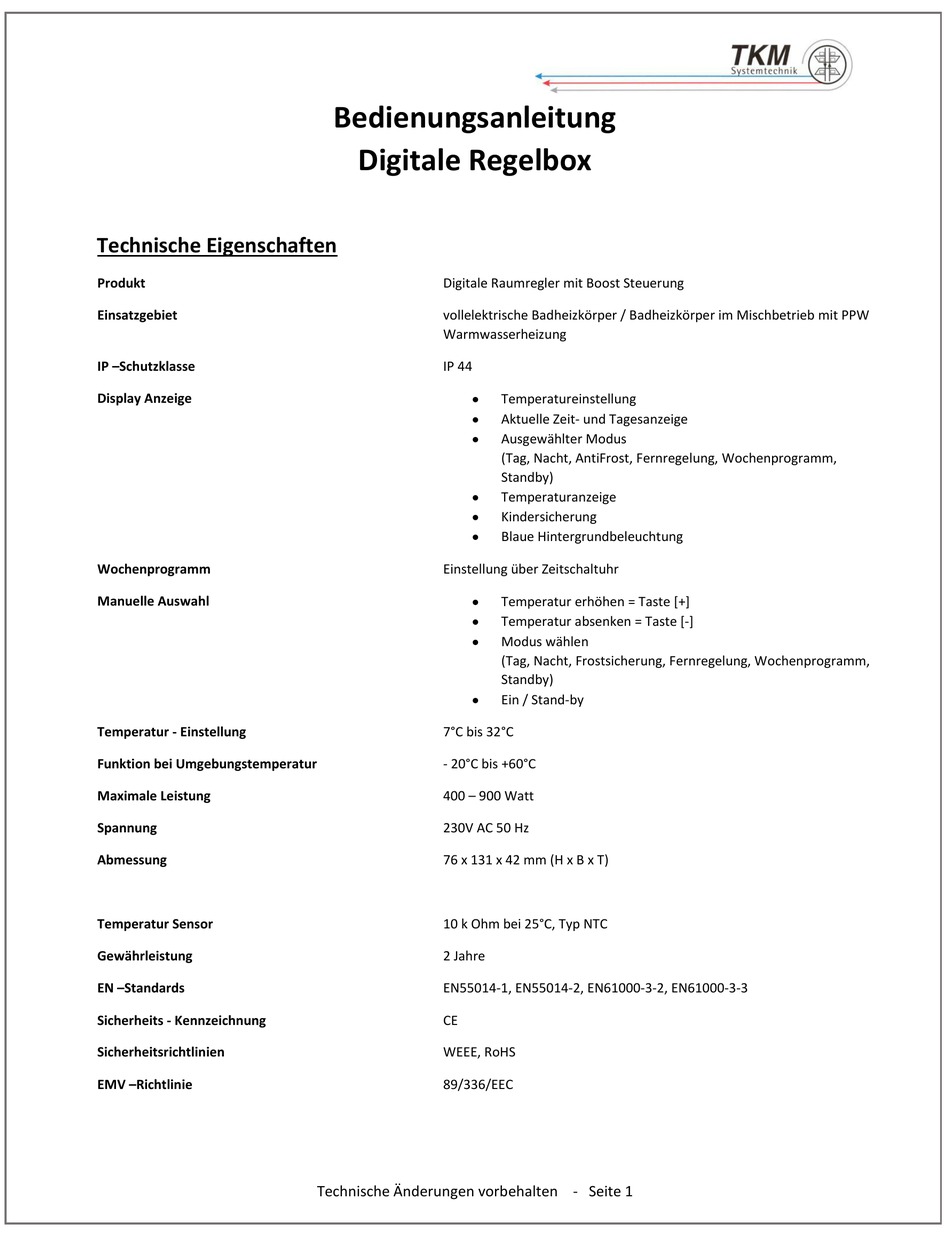

- Seite 1 Bedienungsanleitung Digitale Regelbox Technische Eigenschaften Produkt Digitale Raumregler mit Boost Steuerung Einsatzgebiet vollelektrische Badheizkörper / Badheizkörper im Mischbetrieb mit PPW Warmwasserheizung IP –Schutzklasse IP 44 Display Anzeige Temperatureinstellung Aktuelle Zeit- und Tagesanzeige Ausgewählter Modus (Tag, Nacht, AntiFrost, Fernregelung, Wochenprogramm, Standby) ...
-
Seite 2: Geräte Abmessungen Thermostat
Geräte Abmessungen Thermostat Thermostat Bedienung Einstellung der Raumtemperatur + Programmauswahl LCD-Anzeige Ein/Ausschalter Einstellung der Raumtemperatur - Technische Änderungen vorbehalten - Seite 2... -
Seite 3: Display Lcd-Anzeige
Display LCD-Anzeige Befestigung Achten Sie auf die maximale Länge der Verbindung des Heizstabes (siehe Skizze = max. 19mm). bei längeren Verbindungen besteht die Gefahr, dass das Kabel im inneren der Regelbox bei der Montage beschädigt wird. Technische Änderungen vorbehalten - Seite 3... - Seite 4 Bedienungsanleitung 1. Ein / Standby Modus Um den Thermostat Regler einzuschalten oder in den Standby Modus zu wechseln, drücken Sie die Raste Ein/Aus ( On/Off ) Bei eingeschaltetem Thermostat wird die aktuelle Uhrzeit angezeigt. Im oberen Bereich der Anzeige wird die eingestellte Wunschtemperatur angezeigt.
- Seite 5 Betriebsanleitung Beschreibung Modus Tages- und Wochenprogrammierung für Tages- und Nachtmodus. Fernregel-Befehle sind deaktiviert. Die Temperatur ist abhängig von der Fernregelung. Fernregel-Befehle sind aktiviert. Die Tagestemperatur, beliebig vom Nutzer eingestellt. Regulierung in den höheren Temperaturbereich. ...
- Seite 6 Tagesmodus Die Temperatur in diesem Modus ist vom Benutzer frei wählbar. Dieser Modus ist für den normalen Tagesgebrauch vorgesehen. Drücken Sie die[Prog]Taste bis das Tagesmodus-Symbol in der Anzeige erscheint Verändern Sie die angezeigte Temperatur bei Bedarf, indem Sie die Tasten [+] und [-] drücken. Nachtmodus (ECO) Im Nachtmodus ist die Temperatur normalerweise niedriger als im Tagesmodus.
- Seite 7 Einstellen der Heizphasen im Modus Jetzt können Sie für jeden Tag in der Woche die gewünschten Stunden einstellen an denen geheizt werden soll (Bild 3). Beginnen Sie mit dem ersten Tag und wählen Sie die gewünschte Zeit aus. Mit der [- ] Taste (Bild 2) bewegen Sie sich zu der gewünschten Uhrzeit.
-
Seite 8: Installation
Installation 1. Gehäuse In Bild 1 sind alle Gehäusemaße eingezeichnet. Die Installation muss gemäß EN60335-1 erfolgen. Der Heizkörper muss so positioniert werden, das der Temperaturfühler der Regelbox so genau wie möglich die Raumtemperatur messen kann. Außerdem muss die Regelbox so weit entfernt wie möglich von anderen Wärmequellen positioniert werden.
