Smart Panel
Smart Panel
Art.-Nr.: SP 9 KNX
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen
und beachten.
Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle
Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät
liefern.
Gerät nicht mit scharfen oder spitzen Gegenständen bedienen. Die berührempfindliche
Oberfläche kann beschädigt werden.
Zum Reinigen keine scharfen Gegenstände, Säuren oder organische Lösungsmittel
verwenden. Gerät kann beschädigt werden.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
82583103
J:0082583103

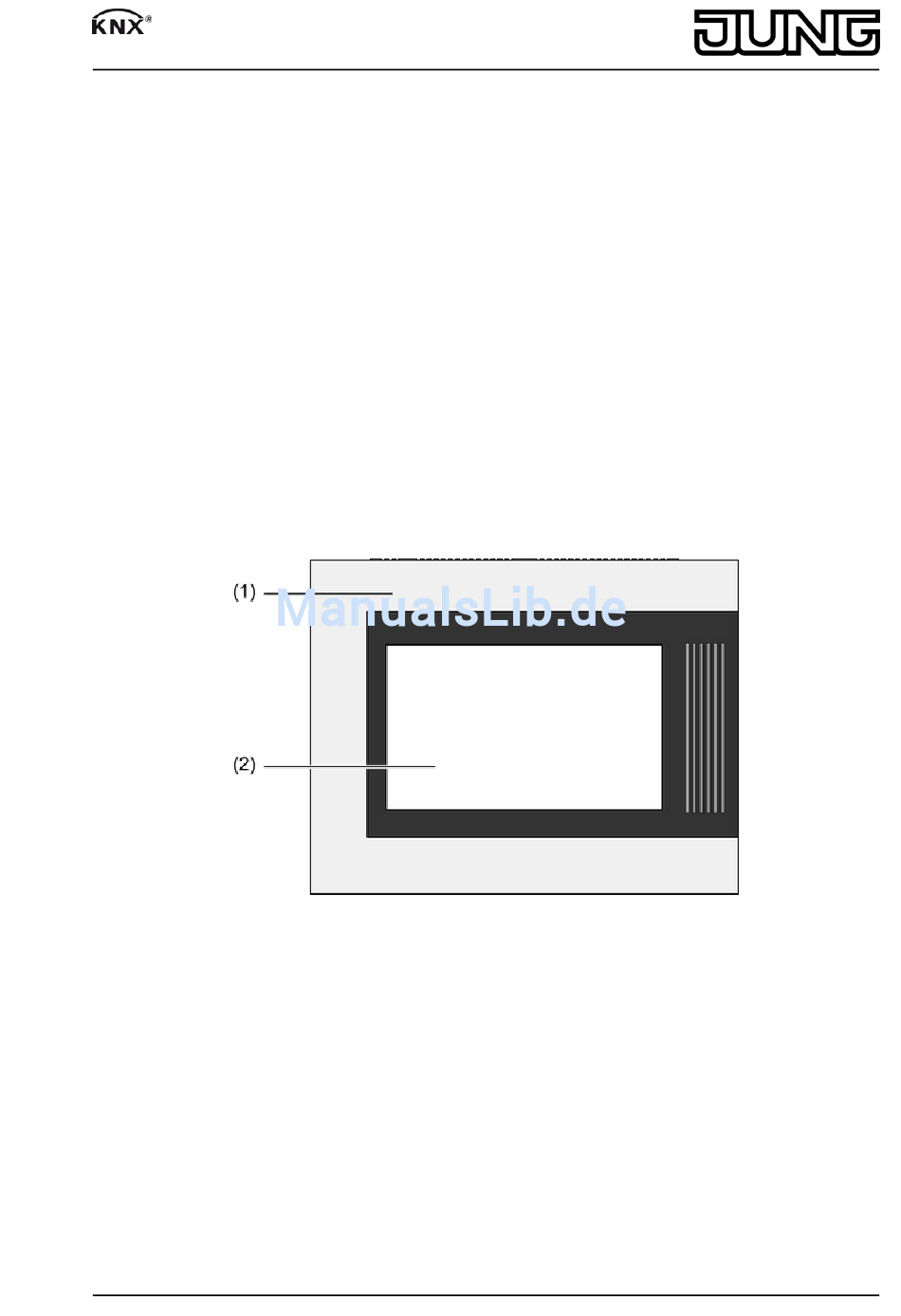

Bild 1: Frontansicht mit Rahmen
1/10
22.06.2012
Verwandte Anleitungen für KNX SP 9
Inhaltszusammenfassung für KNX SP 9
- Seite 1 Smart Panel Smart Panel Art.-Nr.: SP 9 KNX Bedienungsanleitung 1 Sicherheitshinweise Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Vor Arbeiten am Gerät freischalten. Dabei alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an das Gerät...
- Seite 2 (14) Programmier-Taste und -LED 3 Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX-Schulungen werden zum Verständnis vorausgesetzt. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer externen Projektierungssoftware. Die Software sowie die technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
-
Seite 3: Bedienung
Graphische Benutzeroberfläche zur Visualisierung und Bedienung von KNX-Geräten KNX-Sonderfunktionen, z. B. Szenen, Zwangsführung, Zeitschaltuhr, Anwesenheitssimulation i Die KNX-Anwendungsfunktionen bleiben aktiv, auch wenn das Gerät ausgeschaltet ist. i Bei Anschluss an ein IP-/Ethernet-Netzwerk stehen weitere Dienste zur Verfügung, z. B. Internet-Browser. - Seite 4 Smart Panel Graphische Bedienoberfläche i Das KNX-Gerät startet unmittelbar nach dem Einschalten die KNX-Applikation als eigene Windows-Task. Die Windows-Bedienoberfläche und die Systemprogramme stehen mit angeschlossener USB-Tastatur zur Verfügung. Anzeige und Bedienung erfolgen über eine graphische Bedienoberfläche: Bild 3: Graphische Bedienoberfläche, Startbildschirm Kopfzeile: Anzeige von Datum, Uhrzeit, Namen der aktuellen Seite oder Funktion, oder –...
- Seite 5 Smart Panel Bild 4: Bildschirmelemente (21) Windows-Desktop (22) Startmenü (23) Microsoft Windows Lizenzbedingungen (24) Bildschirmtastatur (25) Maustastenumschaltung (26) Windows-Taskleiste (28) Vorinstallierte Systemprogramme Im Info-Bereich der Taskleiste sind über das Symbol (28) Systemprogramme vorinstalliert, z. B. für die Einstellung der Bildschirmhelligkeit. Dateibasierter Schreibfilter Das Gerät enthält ein SSD-Laufwerk ohne bewegliche Teile als Massenspeicher.
- Seite 6 Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten. Spannungsführende Teile in der Umgebung abdecken! Gerät montieren und anschließen Bild 5: Rückseite – Anschlüsse (31) Anschluss KNX (32) Ethernet (33) Anschluss Netzversorgung (34) Anschluss PE-Leiter (35) Lüftungsöffnungen...
- Seite 7 Über die abgemantelten Netzspannungsadern L und N den beiliegenden Schlauch ziehen. Netzspannung L und N an Klemme (33) anschließen. PE-Leiter an die vorgesehene Klemme d (34) anschließen. KNX-Busleitung an Klemme (31) anschließen. Audio-Geräte an Klemme (36) anschließen. Video-Gerät an Klemme (37) anschließen.
- Seite 8 Smart Panel Beschriftung Funktion Audio R in Eingang Audiosignal rechts Audio L in Eingang Audiosignal links Audio GND Gemeinsamer GND Audioeingänge Audio R out Ausgang Audiosignal rechts Audio L out Ausgang Audiosignal links Audio GND Gemeinsamer GND Audioausgänge Video in Eingang Videosignal Video GND GND Videosignal...
- Seite 9 - oder - Projektierungsdaten sind auf USB-Stick oder SD-Karte gespeichert. USB-Stick oder SD-Karte in entsprechenden Steckplatz – (4) oder (7) – stecken. In KNX- Bedienoberfläche das Symbol Einstellungen ‘ und anschließend den Eintrag "Import" wählen. Laufwerk und Pfad wählen und die Datei mit den Projektierungsdaten öffnen.
-
Seite 10: Gewährleistung
Anschluss RJ45-Buchse 8/4 polig Abmessungen Abmessung B×H×T 283×117×65 mm (ohne Designrahmen) Abmessung Bildschirm B×H 195×118 mm Diagonale 22,9 cm KNX Medium TP 1 Inbetriebnahmemodus S-Mode Nennspannung KNX DC 21 ... 32 V SELV Leistungsaufnahme KNX typ. 150 mW Anschlussart KNX Anschlussklemme 6.2 Zubehör...
