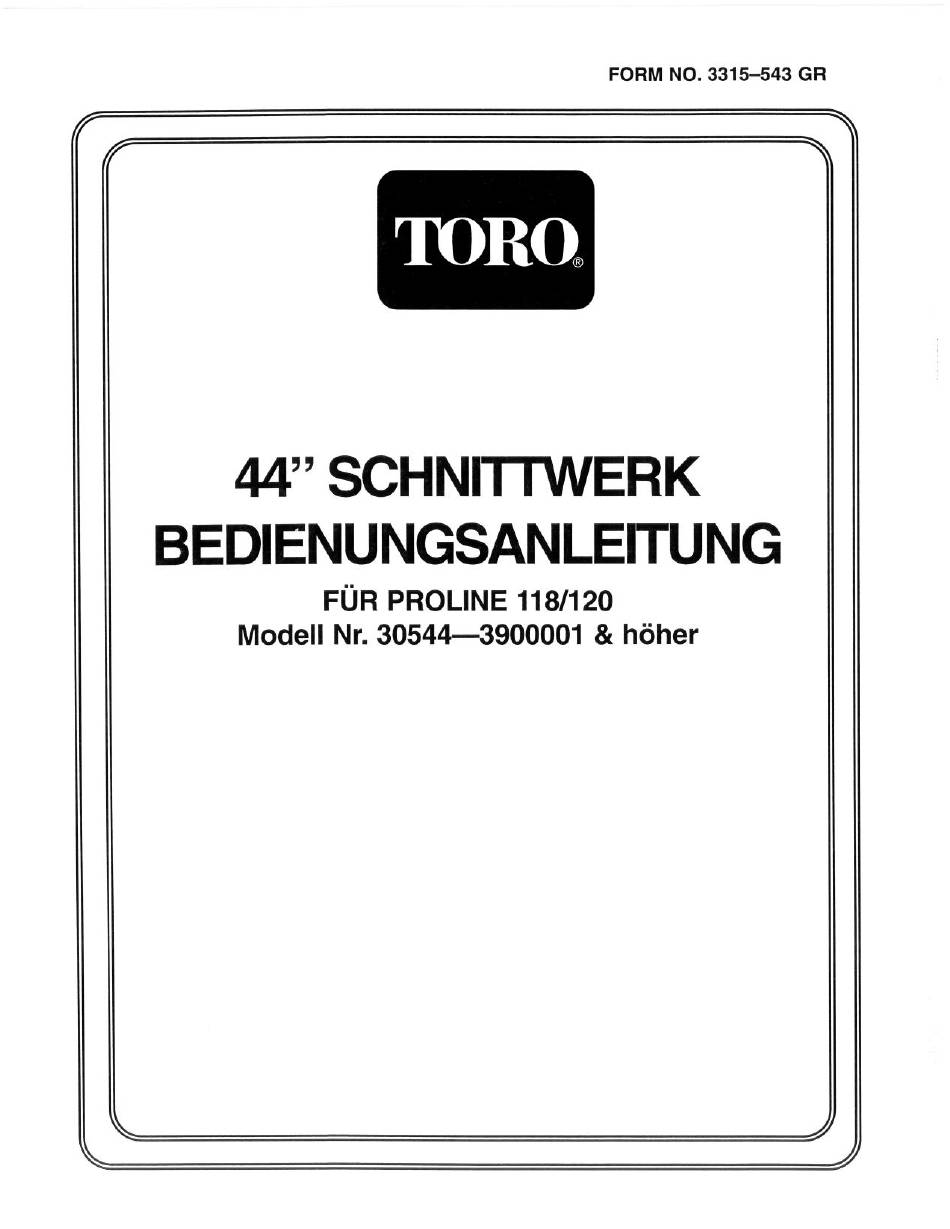

- Seite 1 FORM NO. 3315-543 44" SCHNITTWERK BEDIENUNGSANLEITUNG FÜR PROLINE 118/120 Modell Nr. 30544—3900001 & höher...
-
Seite 2: Einstellen Der Schniithöhe
TECHNISCHE ANGABEN PRALLBLECH A VORSICHT Schnittbreite: 1,12 m Schnitthöhe: Einstellbar von 25 bis 102 mm in Das Prallblech (Bild 1) ist eine Schutzvorrichtung, die Abstufungen von 13 mm. Schnittgut und andere ausgeworfene Fremdkörper nach unten ablenkt. Ohne am Schnittwerk montiertes Schnittmesser: Drei wärmebehandelte Stahlschnitt-... - Seite 3 WARTUNG UND FEHLERBEHEBUNG - SCHNITTWERK SCHNITTWERK MÄHT NICHT ODER NUR SCHLECHT SPINDELMUTTERN SCHNITTWERK- SCHNITTMESSER MESSERBALKEN- TREIBRIEMEN KONTROLLIEREN SCHRAUBEN KONTROLLIEREN KONTROLLIEREN LOCKER, STUMPF ODER LOCKER ZERBROCHEN ODER VERBOGEN VERBOGEN SCHÄRFEN ODER SPINDELMUTTERN FESTZIEHEN 135 BIS 162 Nm AUSTAUSCHEN ODER FESTZIEHEN AUSTAUSCHEN MESSERBALKEN- SCHRAUBEN AUF 115...
- Seite 4 WARTUNG - LAUFROLLENRÄDER Den Klappstecker und die Druckscheiben von der Oberseite der Laufrollenspindel entfernen. UND -LAGER Die Laufrollenspindel aus dem Befestigungsrohr Das Laufrollenrad dreht sich auf einem Rollenlager herausziehen. Die Scheiben sollen dabei an der anspruchsvoller Qualität und Wird durch eine Spann- Unterseite der Spindel bleiben.
- Seite 5 Sind.Um optimale Betriebsfähigkeit und - profilierten Bereiche des Messerbalkens treffen (Bild sicherheit zu gewährleisten, sind immer nur echte 6-A). Da Sand und andere Reibmittel das Metall TORO Ersatzmesser zu verwenden. Nie Ersatzmesser abnutzen können, mit dem die flachen und die anderen Fabrikats verwenden, da diese u.U.
- Seite 6 Schnittkanten, die Messerbalken wieder mit Messer- balkenschrauben, Sicherungsscheibe und Schale montieren. Die Flügel müssenin Richtung Schnitt- werkoberseite stehen. Die Messerbalkenschrauben 115-148 festziehen. KORREKTUR - FEHLANPASSUNG DES SCHNITMERKS Wenn ein Schnittmesser tiefer mäht als die anderen, sind die folgenden Behebungsmaßnahmenzu treffen: Kontrollieren, 0b die vorderen Schnitthöhen- Bild...
- Seite 7 Bild Höchstmögliche Schnitthöheneinstellung Druckscheiben sind erforderlich Bei Schnittwerken, die mit Schnitthöhenein- stellungen zwischen 51 und 102 mm einge- setzt werden, ist die höherstehende Seite des Schnittwerks abzusenken. Den Klappstift der Laufrolle von der höheren Seite des Schnitt- Bild werks und die Laufrollengruppe entfemen Maß...
- Seite 8 schraubeim Befestigungsloch montieren und die Mutter aufschrauben. Die Riemenabdeckungen wieder montieren. Bild Sechskantschraube Feder Sperrmutter Schwenkprofile Die Prallblechprofile auf der Außenseite der Schwenkprofile positionieren und die Teile mit Bild den Sechskantschrauben, Sperrmuttern und Federanker Mutter Federn absichern. Beide Sperrmuttern müssen sich gegenüberstehen.Die Sperrmuttern soweit festziehen, bis Sie mit den Prallblechgelenk- AUSTAUSCHEN...
- Seite 9 Mitläuferscheibe entfernen. Den Treibriemen entfernen, siehe Austauschen des Treibriemens. Die Sperrmutter entfernen,mit der die Spindel- laufscheibe auf der Spindelwelle abgesichert ist. Die Laufscheibe von der Welle abziehen. So läßt sich die Spindelwelle ausdem Spindelgehäuse entfernen. —Riemenlauf Bild Spindelscheibe Die Sechskantschrauben und Muttern entfernen, Getriebescheibe Mitläuferscheibe mit denen die Spindelgehäusegruppeund der...
- Seite 10 Ersatzteillieferungen zu beziehen. Beim Bestellen von Ersatzteilen von Ihrem TORO Proline Vertragshändler,immer die folgenden Angaben machen: Modell- und Seriennummer des Schnittwerks. Teil-Nr., Beschreibung und Menge der gewünschten Ersatzteile. Anmerkung: Bei Verwendung eines Ersatzteil- katalogs nicht die Bezeichnungs-Nr., sondern immer die Ersatzteilnummer angeben.
