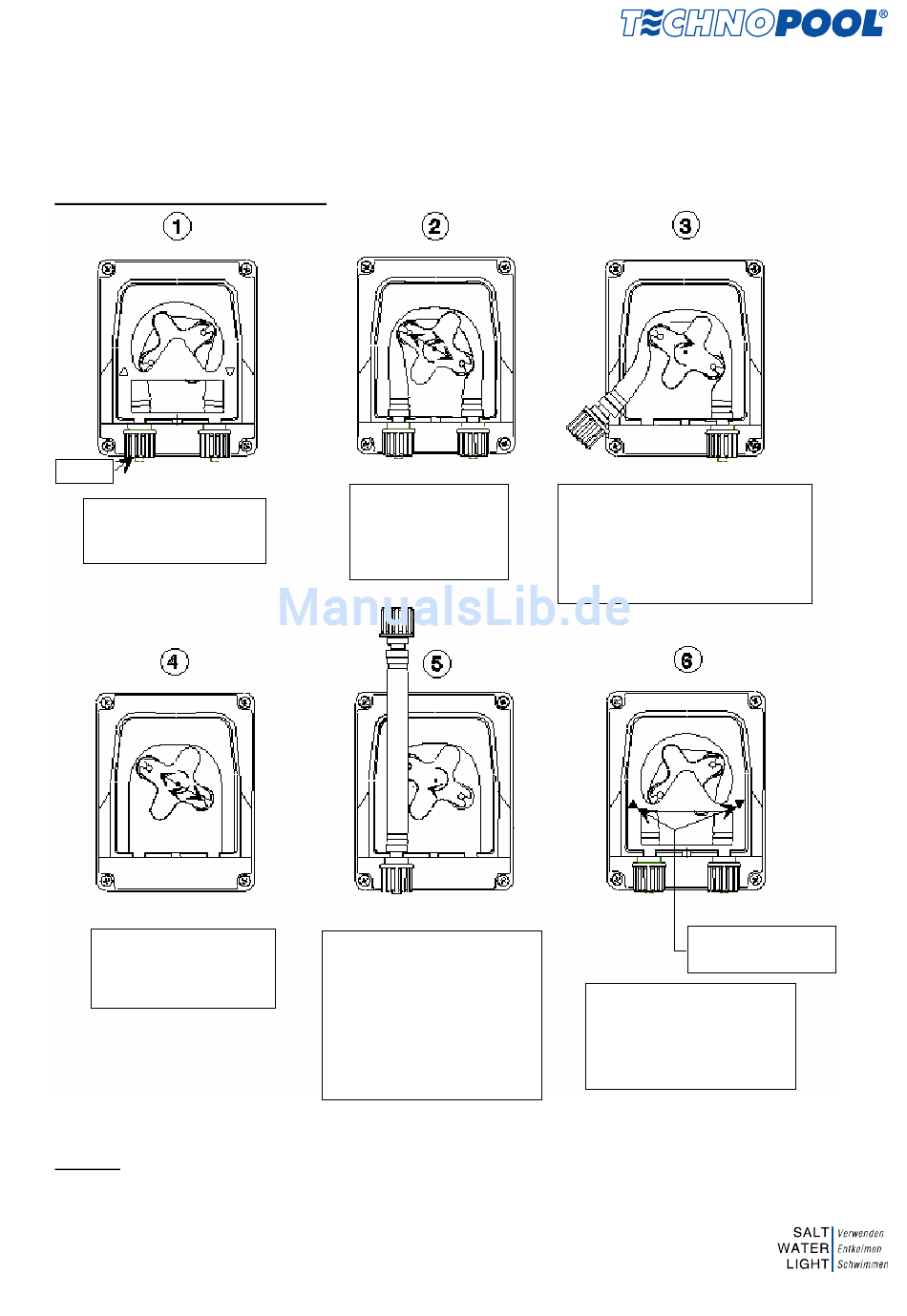

Auswechseln des Schlauchs:
Fitting.
Den Deckel entfernen,
wobei der linke Fitting
nach oben gezogen wird
Das Drehkreuz
Drehen in Richtung des
runden Pfeils in Position
10h20 bringen.
Achtung: Das Drehkreuz darf nur im Uhrzeigersinn gedreht werden, da sonst die Pumpe beschädigt wird !!!!
Seite 18 von 21

10. WARTUNG

Das Drehkreuz durch
Drehen in Richtung
des runden Pfeils in
Position 10h20
bringen.
durch
Den linken Fitting in den
entsprechenden Sitz einführen
und den Schlauch unter der
Führung des Drehkreuzes
einziehen. Das Drehkreuz in
Richtung des runden Pfeils dre-
hen und den Schlauch dabei
gleichzeitig in den Pumpenkopf
drücken, bis die Führungsnut
des rechte Fittings erreicht ist.
Den linken Fitting ganz aus seiner
Führung lösen und nach außen halten.
Das Drehkreuz in Richtung des
runden Pfeils drehen, bis der Schlauch
am rechten Fitting freigegeben wird.
Die Pfeile geben die
Fließrichtung an.
Den Deckel des Pumpenge-
häuses mit leichtem Druck auf
die Oberfläche andrücken bis
er einrastet. Dabei auf die
Pfeilrichtung (▲▼) achten.
