Anmerkung:
Für den Fall, dass kein FLUSS - Sensor verwendet wird,
FLOW – Anschlusses (B) an der Steuerplatine eine Kabelbrücke anbringen. Vor dem
Anbringen der Kabelbrücken die Kabel der Zusatzplatine entfernen. Die beiden Kabel
der Zusatzplatine isolieren und im Gehäuse belassen.
dem vom Bediener eingestellten Normalbetrieb für die Messung und Dosierung.
Der Eingang für den FLOW ist in dieser Konfiguration deaktiviert.

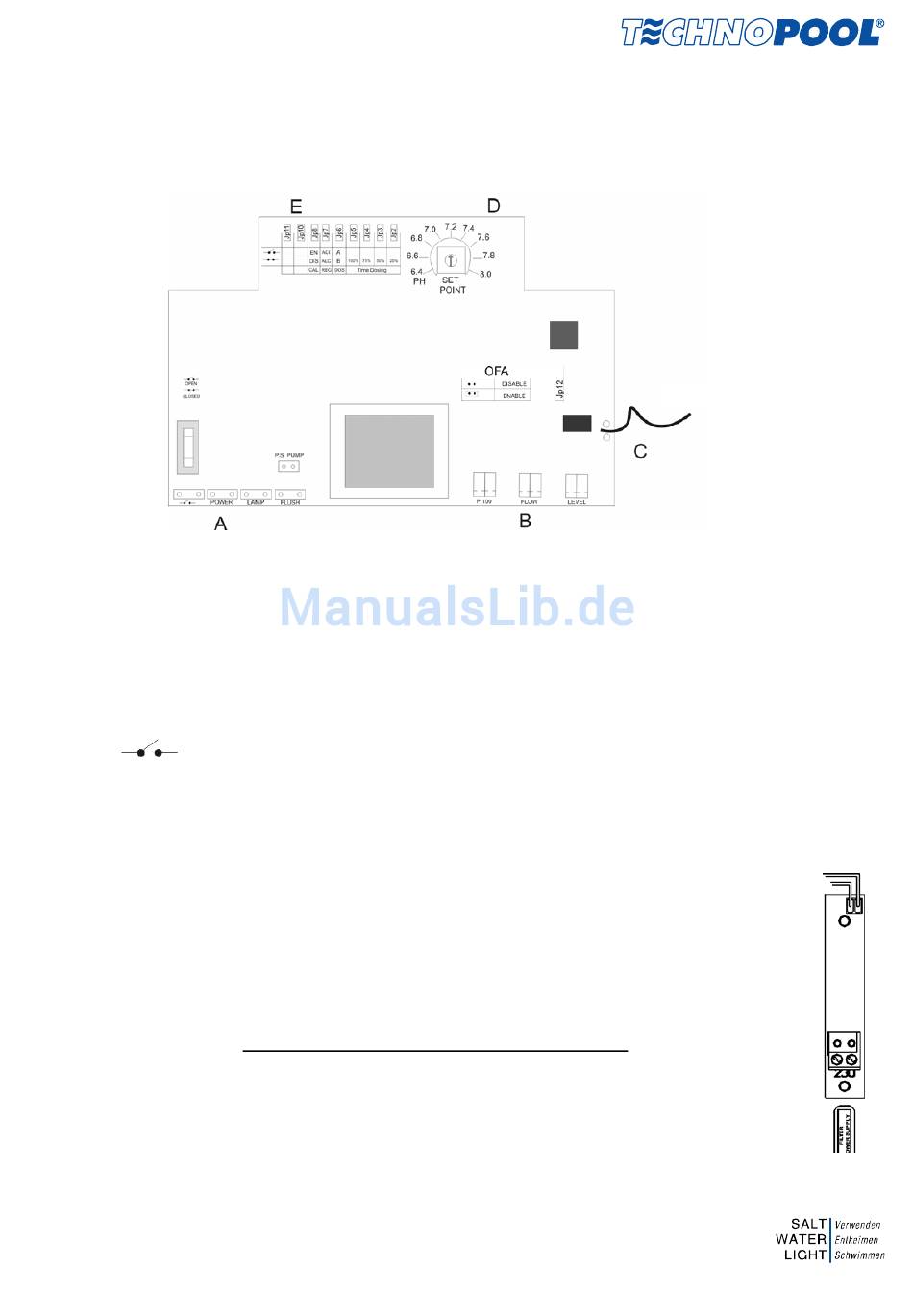

A =
Power = Stromanschluss 230 V/ 50 Hz
= Schalter (Ein / Aus)
LAMP = Nicht verwendet
FLUSH = Nicht verwendet
P.S. PUMP = Stromversorgung pH-Pumpe
B =
PT100 = Eingang Temperaturfühler PT100,
FLOW = Eingang Trockenkontakt für Wasserdurchflussmesser im Filterkanal
LEVEL = Eingang Trockenkontakt der Füllstandssonde.
C =
Eingang pH-Sonde
D =
Regelung des pH-Werts (Regelwert)
E =
Zuordnung der allgemeinen Geräteparameter
Über eine Schnittstelle bei einer Spannung von 230 Vac 50 Hz zur Benutzung des
Eingangs FLOW kann kontrolliert werden, ob das Filterverfahren aktiv ist.
G) Wenn der Eingang G mit 230 VAC versorgt wird, ist die Dosierung freigegeben.
G) Wenn der Eingang G nicht mit 230 VAC versorgt wird, wird die laufende
Dosierung zeitweilig unterbrochen.
Seite 11 von 21
7. REGELUNG DES PH-WERTS
7.1 BESCHREIBUNG DES STROMKREISES
Schnittstelle 230 V / 50 Hz zur Filterkontrolle
Eingang pH-Sonde
zwischen die zwei Kontakte des
Das Dosiersystem arbeitet so in
Eingang 230Vac 50 Hz
