Betriebsanleitung Mobile Spezialpumpe Mini-CHIEMSEE

1 Allgemeines

1.1 Ausführung
Die Mini-CHIEMSEE-Pumpen gibt es in folgenden Varianten:
• Mini-CHIEMSEE C 700:
• Mini-CHIEMSEE B 1000:
• Mini-CHIEMSEE B 1200
• Mini-CHIEMSEE B 1400:
• Mini-CHIEMSEE B 1400 D: Wie Ausführung Mini-CHIEMSEE B 1400, jedoch

1.1.1 Kennzeichnung der Pumpen

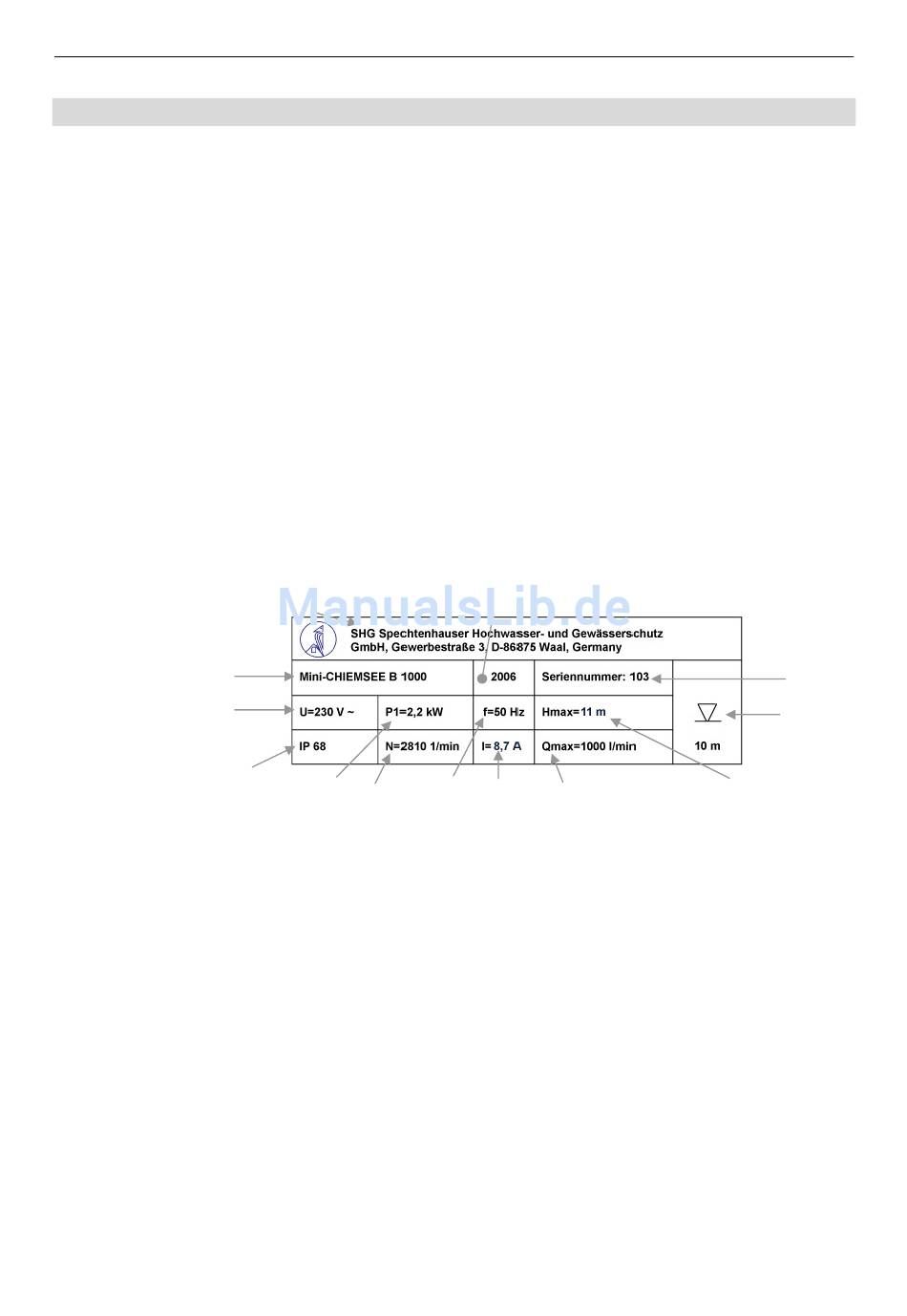

Jede Mini-CHIEMSEE-Pumpe ist mit einem Typenschild gekennzeichnet, das fol-
gende Angaben enthält:
Feld 2
Feld 7
Feld 10
Feld 1: Hersteller
Feld 2: Typenbezeichnung
Feld 3: Baujahr
Feld 4: Seriennummer
Feld 5: max. Eintauchtiefe

1.1.2 Verwendungszweck

Die mobile Spezialpumpe Typ Mini-CHIEMSEE dient als Lenzpumpe zum Abpum-
pen von Klar-, Schmutz- und mit Fest- und Faserstoffen belastetem Abwasser
aus Schächten, Kellerräumen oder sonstigen überfluteten Flächen. Feststoffe
bis zu einer Korngröße von bis zu 55 mm werden problemlos mitgefördert. Die
Pumpen können im mobilen und auch im stationären Einsatz verwendet werden.
Zur bestimmungsgemäßen Verwendung gehört auch, dass alle Hinweise und An-
gaben der vorliegenden Betriebsanleitung beachtet werden.
SHG S
PECHTENHAUSER
Gewerbestr. 3, D-86875 Waal
Tel.: 08246.9695-20
Fax: 08246.9695-25
Feld 1
Feld 11
Feld 6
Feld 6: Aufnahmeleistung
Feld 7: Betriebsspannung
Feld 8: Frequenz
Feld 9: max. Förderhöhe
Feld 10: Schutzart
H - G
OCHWASSER UND EWÄSSERSCHUTZ
Pumpe komplett mit Tragekorb, 2,2 kW Wechsel-
strommotor, Motorschutzschalter inklusive Schu-
kostecker mit Bajonettüberwurfring, 20 m Kabel,
saug- und druckseitige C-Storz-Kupplung, PE-
Ansaugstutzen mit C-Storz-Kupplung und Kupp-
lungsschlüssel
Wie Ausführung Mini-CHIEMSEE C 700, jedoch mit
saug- und druckseitiger B-Storz-Kupplung und PE-
Ansaugstutzen mit B-Storz-Kupplung
Wie Ausführung Mini-CHIEMSEE 1000, jedoch mit
2,5 kW Wechselstrommotor
Wie Ausführung Mini-CHIEMSEE 1200, jedoch mit
2,7 kW Wechselstrommotor
mit Drehstrommotor
Feld 3
Feld 13
Feld 8 Feld 12
G H
MB
2
Feld 4
Feld 5
Feld 9
Feld 11: Nenndrehzahl
Feld 12: Nennstromaufnahme
Feld 13: max. Förderleistung
