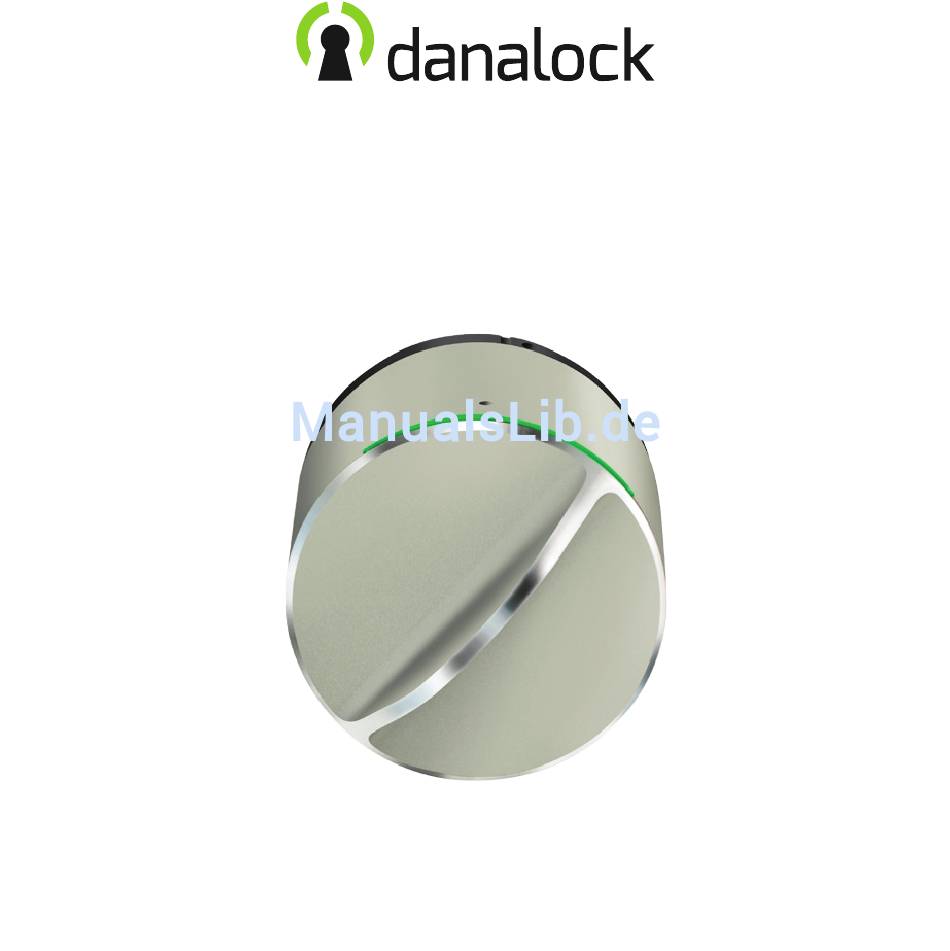

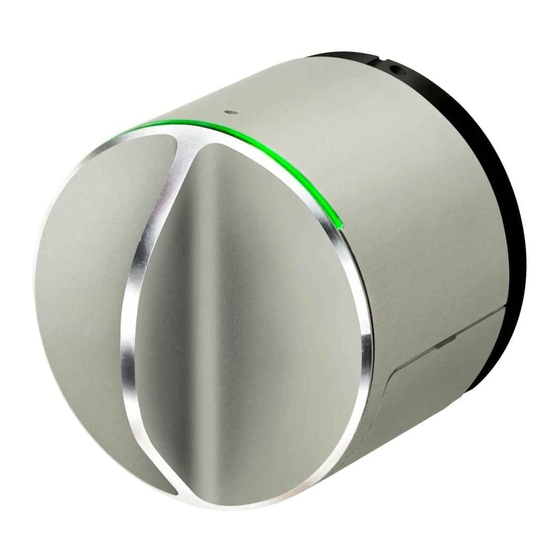

- Seite 1 Danalock V3 EURO Montageanleitung www.smartlock.de...
- Seite 2 Seite 2...
- Seite 3 Orte, wo es normalerweise nicht ratsam ist das Nicht an Orten verwenden, wo es verboten ist Danalock zu installieren. Nutzen Sie das Danalock nicht an Orten, wo eine drahtlose Sicherheitshinweise für Batterien Funkkommunikation nicht erlaubt ist oder Störungen und Gefahren Beachten Sie die folgenden Hinweise, um ein Explosions- und verursachen kann.
- Seite 4 Dieses Symbol (durchgekreuzte Mülltonne) auf dem Bestimmung der Richtlinie 1999/5/EG befindet. Die Konformitäts- Produkt weist darauf hin, dass dieses Elektro- bzw. erklärung können Sie unter https://danalock.com einsehen oder Elektronikgerät nicht im Hausmüll entsorgt werden darf, sondern unter mail@danalock.com anfordern. nach Ende der Lebensdauer zum Recycling bei den kommunalen Sammelstellen (z.B.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Benötigtes Werkzeug und Lieferumfang Seite 7-8 (Schloss und Zylinder zusammen gekauft) 2. Batterien aktivieren Seite 9 3. Befestigungsschraube entfernen Seite 10 4. Vorhandenen Zylinder herausziehen Seite 11 5. Neuen Zylinder anpassen - Außenmaß Seite 12 6. Längenübersicht (Außenmaß) Seite 13-15 7. - Seite 6 Inhaltsverzeichnis 13. Mitnehmer kürzen Seite 25 14. Adapter befestigen Seite 26 15. Danalock auf den Mitnehmer stecken Seite 27 16. Markierungen richtig ausrichten Seite 28 17. Danalock befestigen Seite 29 18. Vor dem Herunterladen der App Seite 30 19. Danalock-Deutschland-App herunterladen Seite 31 20.
-
Seite 7: Benötigtes Werkzeug Und Lieferumfang
1. Benötigtes Werkzeug und Lieferumfang Benötigtes Werkzeug Für die Montage des Danalock benötigen Sie einen Kreuzschraubendreher und eventuell zwei Zangen. Beteiligte Elemente an Ihrer Tür Stulp Zylinder Befestigungsschraube Rund- oder Langschild Seite 7... - Seite 8 Lieferumfang (Schloss und Zylinder zusammen gekauft) Längenverstellbarer Danalock V3 Zylinder Abstandsstücke Schlüssel Sicherungskarte Batterien (CR123A) Inbusschlüssel (1,5 mm) Grüner Adapter Befestigungsplatte Schraubenset Messingröhrchen Seite 8...
-
Seite 9: Batterien Aktivieren
2. Batterien aktivieren Entfernen Sie die Plastikfolie, um den Stromkreis zu schließen. Ein Licht leuchtet auf und zeigt die Betriebsbereitschaft des Danalock an. WICHTIG: Nach einem Batteriewechsel muss das Danalock erneut justiert werden. Seite 9... -
Seite 10: Befestigungsschraube Entfernen
3. Befestigungsschraube entfernen Als Erstes muss Ihr vorhandener Zylinder ausgetauscht werden. Entfernen Sie dazu die Befestigungsschraube unterhalb des Schließriegels im Stulp an der Seite der Tür. Seite 10... -
Seite 11: Vorhandenen Zylinder Herausziehen
4. Vorhandenen Zylinder herausziehen Stecken Sie Ihren Schlüssel ins Schloss und drehen ihn, um den Schließbart in eine Linie mit dem Zylindergehäuse zu bringen. Nun können Sie den Zylinder einfach herausziehen. Schließbart Seite 11... -
Seite 12: Neuen Zylinder Anpassen - Außenmaß
5. Neuen Zylinder anpassen - Außenmaß Messen Sie den hinteren Teil (führt zur Außenseite Ihrer Tür) Ihres alten Zylinders ab der Mitte des Schraubenlochs bis zur Außenseite (siehe Bild). Der separat erhältliche Danalock-Zylinder ist längenverstellbar. Hinterer Teil Außenseite Innenseite Ab der Mitte des Der Mitnehmer wird sich später auf... -
Seite 13: Längenübersicht (Außenmaß)
6. Längenübersicht (Außenmaß) Um den Danalock-Zylinder in der Außenlänge anzupassen, lassen sich die Teilstücke und Messingröhrchen in der Mitte des Zylinders gegen andere austauschen. Auf den nachfolgenden Seiten finden Sie eine Übersicht der möglichen Kombinationen. WICHTIG! Nur die abgebildeten Kombinationen und die gezeigte Reihenfolge der Teilstücke sind möglich! - Seite 14 Längenübersicht (Außenmaß) - Fortsetzung WICHTIG: Nur die abgebildeten Kombinationen und die gezeigte Reihenfolge der Teilstücke sind möglich! Länge 36 mm Länge 42 mm + 6er Teilstück Länge 46 mm + 10er Teilstück Weitere Möglichkeiten auf der nächsten Seite Seite 14...
- Seite 15 Längenübersicht (Außenmaß) - Fortsetzung WICHTIG: Nur die abgebildeten Kombinationen und die gezeigte Reihenfolge der Teilstücke sind möglich! Länge 51 mm + 15er Teilstück Länge 57 mm + 15er + 6er Teilstück Länge 61 mm + 15er + 10er Teilstück Länge 67 + 15er, 10er, 6er Teilstück Seite 15...
-
Seite 16: Messingröhrchen Und Teilstücke Einsetzen
7. Messingröhrchen und Teilstücke einsetzen Lösen Sie die kleinen Schrauben auf beiden Seiten des verstellbaren Zylinders mit dem Inbusschlüssel und ziehen ihn auseinander. Seite 16... - Seite 17 Setzen Sie die entsprechenden Teilstücke und das passende Messingröhrchen ein, um die Außenlänge an Ihren alten Zylinder anzupassen. Seite 17...
- Seite 18 WICHTIG: Drehen Sie den Schließbart bündig zum Zylinder und setzen Sie das Messingröhrchen so ein, dass die Kerbe nach oben zeigt. Kerbe Seite 18...
-
Seite 19: Teilstücke Zusammenschrauben
8. Teilstücke zusammenschrauben Setzen Sie den Zylinder zusammen und schrauben Sie die kleinen Schrauben auf beiden Seiten mit dem Inbusschlüs- sel wieder fest. Seite 19... -
Seite 20: Neuen Zylinder Anpassen - Innenmaß
9. Neuen Zylinder anpassen - Innenmaß Mithilfe der mitgelieferten Abstandsstücke wird nun die Zylinderlänge auf der Türinnenseite angepasst. Orientieren Sie sich an der Länge Ihres alten Zylinders und verwenden Sie die nötige Anzahl an Abstandsstücken. Außenseite Innenseite Der neue Zylinder sollte mindestens die selbe Länge wie Ihr alter Zylinder haben oder etwas länger sein. -
Seite 21: Richtige Schraubenlänge Wählen
10. Richtige Schraubenlänge wählen Im Lieferumfang sind unterschiedlich lange Schrauben zur Fixierung der Befestigungsplatte enthalten. 5 mm 10 mm Abhängig von der Länge der verwendeten Abstandsstücke wählen Sie die richtige Schraubenlänge aus. Ab 0 bis 5 mm = Von 10 bis 15 mm = Von 20 bis 25 mm = Von 30 bis 35 mm = Seite 21... -
Seite 22: Befestigungsplatte Montieren
11. Befestigungsplatte montieren Schieben Sie nun die benötigten Abstandsstücke und die Befestigungsplatte über den Mitnehmer und schrauben Sie alle Elemente mit den richtigen Schrauben am Zylinder fest. Achten Sie darauf, dass die Haken an der Befestigungsplatte nach außen zeigen. Seite 22... -
Seite 23: Neuen Zylinder Einsetzen
12. Neuen Zylinder einsetzen Setzen Sie den fertig montierten Zylinder ein und drehen Sie die Befestigungsschraube zur Fixierung des Zylinders leicht handfest hinein. Der Zylinder kann blockieren, wenn die Schraube zu fest hineingeschraubt wird. Seite 23... - Seite 24 WICHTIG! Prüfen Sie, ob der Zylinder blockiert! Stellen Sie sicher, dass sich der Schließriegel leichtgängig bewegen lässt, wenn Sie mit den Fingern den Mitnehmer drehen. Falls Sie ihn nicht bewegen können, lockern Sie die Befestigungsschraube an der Seite der Tür oder prüfen Sie, ob der Zylinder bündig zusammengeschraubt ist.
-
Seite 25: Mitnehmer Kürzen
13. Mitnehmer kürzen Um einen Defekt am Danalock zu vermeiden, muss der Mitnehmer bei Bedarf gekürzt werden. Er sollte nicht mehr als 35 mm aus der Tür hervorstehen. Verwenden Sie zum Kürzen zwei Zangen, einen Seitenschneider oder ähnliches Werkzeug. 1 0-35 m m... -
Seite 26: Adapter Befestigen
14. Adapter befestigen Stecken Sie den grünen Adapter in die Öffnung auf der Rückseite des Danalock. Drücken Sie ihn herunter, bis er mit einem Klick einrastet. Seite 26... -
Seite 27: Danalock Auf Den Mitnehmer Stecken
15. Danalock auf den Mitnehmer stecken Stecken Sie das Danalock auf den Mitnehmer und die Befestigungsplatte. Achten Sie darauf, dass der Mitnehmer entsprechend dem Schlitz im Adapter ausgerichtet ist. Seite 27... -
Seite 28: Markierungen Richtig Ausrichten
16. Markierungen richtig ausrichten Achten Sie auf die Markierungen am Rand der Befestigungsplatte und auf der Rückseite des Danalock. Setzen Sie das Danalock so auf die Befestigungsplatte, dass die Markierungen an gleicher Stelle sind. Seite 28... -
Seite 29: Danalock Befestigen
17. Danalock befestigen Drehen Sie das Danalock im Uhrzeigersinn, bis es klickt, um es an der Befestigungsplatte zu montieren. WICHTIG: Falls Sie das Danalock abmontieren möchten, beachten Sie die Hinweise auf Seite 31. Seite 29... -
Seite 30: Vor Dem Herunterladen Der App
18. Vor dem Herunterladen der App Ihr Danalock ist nun an der Tür montiert. Laden Sie sich die Danalock-Deutschland-App herunter, um die Installation abzuschließen. Lassen Sie die Tür offen stehen, um Störungen bei der Justierung zu vermeiden. Seite 30... -
Seite 31: Danalock-Deutschland-App Herunterladen
19. Danalock-Deutschland-App herunterladen Laden Sie sich die App ”Danalock Deutschland” im Google Play oder App Store herunter. Erstellen Sie ein Benutzerkonto und klicken Sie danach oben links auf das Menüsymbol und auf ”Schloss installieren”. Eine Anleitung in der App wird Sie nun durch die... -
Seite 32: Allgemeine Hinweise Zur Bedienung
Besitzerwechsel muss das Schloss immer erst aus der App des Vorbesitzers gelöscht werden. Nutzung mit weiteren Funkstandards Auch wenn Sie Ihr Danalock über ein Gateway (z.B. per Z-Wave, Zigbee, etc.) steuern möchten, legen Sie sich ein Danalock- Benutzerkonto an und fügen Sie dort das Schloss hinzu. Damit verhindern Sie einen Zugriff auf das Schloss durch Dritte. -
Seite 33: Led-Signale
21. LED-Signale Am Rand des Danalock sind LEDs eingebaut, die durch verschiedene Farben bestimmte Vorgänge anzeigen. LED-Modus LED-Farben Bedeutung Konstant rot bis zum Aktionsende Schloss hat erfolgreich verriegelt Konstant grün bis zum Aktionsende Schloss hat erfolgreich entriegelt Konstant weiß für 3 Sekunden Eingeschaltet, Strom fließt... -
Seite 34: Tasterbefehle
Kopplungsmodus aktivieren (z.B. für Z-Wave, Zigbee, etc.) Versetzt das Danalock V3 in den Kopplungsmodus, um es über weitere Funkstandards steuern zu können. Taster 1x drücken und 5 Sekunden warten bis das Schloss grün blinkt. Nun haben Sie 30 Sekunden Zeit das V3 mit einem Gateway zu koppeln. -
Seite 35: Hinweise Zum Abmontieren Des Danalock
23. Hinweise zum Abmontieren des Danalock Falls Sie das Danalock von der Tür abmontieren möchten, stecken Sie eine Kugelschreiberspitze in das Loch oben am Rand des Schlosses. Drücken Sie die Spitze hinein und drehen Sie gleichzeitig das Schloss gegen den Uhrzeigersinn, bis es sich löst. - Seite 36 www.smartlock.de...
