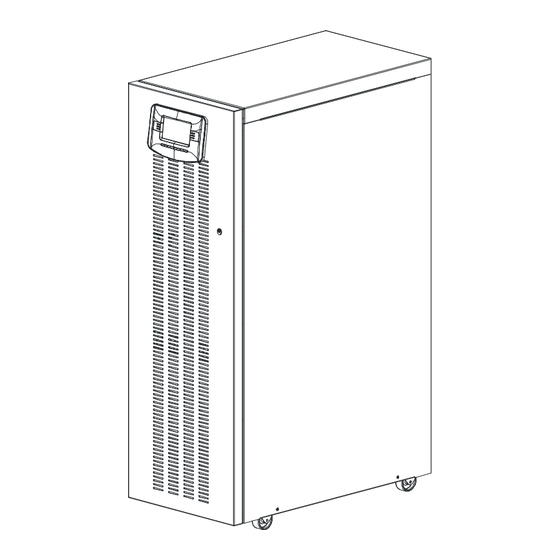

Alpha 10 kVA Benutzerhandbuch
High efficiency online
usv tri power x31 he
serie
Verwandte Anleitungen für Alpha 10 kVA
Inhaltszusammenfassung für Alpha 10 kVA
- Seite 1 Tri Power X31 HE Serie High Efficiency Online 10-15-20 kVA Dreiphaseneingang - Einphasenausgang Benutzerhandbuch...
- Seite 2 INFÜHRUNG Wir danken Ihnen dafür, dass Sie unser Produkt gewählt haben. Alpha Technologies ist spezialisiert in der Projektierung, Entwicklung und Produktion der statischen unterbrechungsfreien Stromversorgung (USV). Die in diesem Handbuch beschriebene TRI POWER X31 HE ist ein hochwertiges Produkt, sorgfältig konstruiert und hergestellt, um bestmögliche Leistungen zu gewährleisten.
-
Seite 3: Inhaltsverzeichnis
NHALT EINFÜHRUNG TRI POWER X31 HE O NSICHTEN PTIONALE OMPAKT TRI POWER X31 HE S NSICHTEN TANDARD TRI POWER X31 HE-A NSICHT DER NSCHLÜSSE NSICHT DES EDIENFELDS ATTERY PTION ETRENNTER INGANG OPTIONAL NTERNER RANSFORMATOR USÄTZLICHE INTERNE ATTERIELADEGERÄTE INSTALLATION TRI POWER X31 HE AGERUNG DER UND DER ATTERY... - Seite 4 XTERNER EMPERATURFÜHLER ERNDISPLAY UNSCH GEBRAUCH ESCHREIBUNG ORBEREITENDE RBEITSGÄNGE RSTES INSCHALTEN INSCHALTEN VOM INSCHALTEN VON ATTERIEN TRI POWER X31 HE AUSSCHALTEN DER RAFIKDISPLAY ISPLAY ENÜ UNKTIONSWEISE (SWMB) ARTUNGS YPASS EDUNDANTES ILFSNETZGERÄT FÜR AUTOMATISCHEN BYPASS ROGRAMMIERBARE ILFSSTECKERBUCHSE POWER SHARE OWER WALK 200V 208V) TRI POWER X31 HE-K ONFIGURATION...
-
Seite 5: Einführung
Abmessungen und ein modernes und innovatives Design aus. Mit diesen Merkmalen ist sie Vergleich zur Optionale Kompakt-Version eine ideal für eine Aufstellung in allen Räumen. längere Autonomie. 10 kVA 15 kVA 20 kVA 10000 VA 15000 VA 20000 VA... -
Seite 6: Ansichten Tri Power X31 He Optionale Kompakt
TRI POWER X31 HE O NSICHTEN PTIONALE OMPAKT Taste für Start über Batterie (COLD START) Bremsfuß Manueller Bypass-Schalter Steckplatz für zusätzliche Kommunikationskarten Trennschalter Batterien-Sicherungssockel Computer-Schnittstellen (AS400, USB, RS232) Buchsen Powershare (10A max. insgesamt an den Ausgangsschalter beiden Buchsen) und entsprechende Sicherung getrennter Bypass-Schalter (Option) Kühlventilatoren Eingangsschalter... -
Seite 7: Nsichten Tri Power X31 He Standard
TRI POWER X31 HE S NSICHTEN TANDARD Taste für Start über Batterie (COLD START) Bremsfuß Manueller Bypass-Schalter Steckplatz für zusätzliche Kommunikationskarten Trennschalter Batterien-Sicherungssockel Computer-Schnittstellen (AS400, USB, RS232) Buchsen Powershare (10A max. insgesamt an den Ausgangsschalter beiden Buchsen) und entsprechende Sicherung getrennter Bypass-Schalter (Option) Kühlventilatoren Eingangsschalter... -
Seite 8: Ansicht Der Tri Power X31 He-Anschlüsse
TRI POWER X31 HE-A NSICHT DER NSCHLÜSSE Anschluss für R.E.P.O. Steuerung (Remote Emergency Power Off). (für die Version Standard siehe vorstehende Seite) Leistungsanschlüsse: BATTERIE, EINGANG, GETRENNTER BYPASS (Option), AUSGANG Anschluss für Bypass-Steuerung für Fernwartung Anschluss für Außentemperaturfühler Battery Box Anschluss für externes Synchronsignal Steckplatz für Leistungsrelais-Karte Bereich für Einphasen-Überbrückungsleiste - 8 -... -
Seite 9: Ansicht Des Bedienfelds
NSICHT DES EDIENFELDS Grafikdisplay Funktionstasten * Linker LED-Bereich: Rechter LED-Bereich: LED Netzbetrieb LED Standby / Alarm LED Batteriebetrieb LED Batterien ersetzen LED Last auf Bypass LED ECO-Modus * Die Funktion der einzelnen Tasten wird auf dem Display unten erklärt und ist in jedem Menü anders. - 9 -... -
Seite 10: Battery Box (Option )
ATTERY PTION DIE BATTERY BOX IST EIN OPTIONALES ZUBEHÖR: DIE TRI POWER X31 HE-SERiE HAT BATTERIESCHRÄNKE MIT GLEICHEN ABMESSUNGEN UND DESIGN. Die Battery Box enthält in ihrem Innern Batterien, die es ermöglichen die Betriebszeit der unterbrechungsfreien Stromversorgung auch bei länger anhaltendem Blackout zu verlängern. Die Anzahl der darin enthaltenen Batterien kann dem USV-Typ entsprechend, für den die Battery Box bestimmt ist, variieren. -
Seite 11: Etrennter
Die Karten der internen Batterielader werden direkt vom Netz versorgt und haben eine pseudo-sinusförmige Stromaufnahme. Wenn der Eingangs-Trennschalter geschlossen aber der I/O-Schalter offen ist (USV ausgeschaltet), funktionieren die Batterielader autonom. Für eine Gesamtabschaltung der USV und der zusätzlichen Batterielader muss der Eingangsschalter (SWIN) geöffnet werden. 10 kVA 15 kVA Version 20 kVA... -
Seite 12: Installation
0° - 40° C (32° - 104° F) Relative Feuchtigkeit: 95% max. ORBEREITUNG FÜR DIE NSTALLATION INLEITENDE NFORMATIONEN TRI POWER X31 HE-Modelle 10 kVA 15 kVA 20 kVA Nennleistung 10000 VA 15000 VA 20000 VA Betriebstemperatur 0 - 40 ° C Max. -
Seite 13: Elektromagnetische Kompatibilität
LEKTROMAGNETISCHE OMPATIBILITÄT Diese unterbrechungsfreie Stromversorgungseinheit ist ein Produkt, das die geltenden Vorschriften für elektromagnetische Verträglichkeit einhält (Kategorie C2). In einer Haushaltsumgebung kann es Radiointerferenzen verursachen. Der Benutzer könnte zusätzliche Vorkehrungen treffen müssen. Dieses Erzeugnis ist für einen professionellen Gebrauch in Industrie- und Gewerbeumgebung gedacht. Die Verbindung an die Anschlüsse USB und RS232 muss mit den mitgelieferten Kabeln oder jedenfalls mit abgeschirmten Kabeln von weniger als 3 Meter Länge erfolgen. -
Seite 14: Entnahme Der Tri Power X31 He Und Der Battery
TRI POWER X31 HE NTNAHME DER UND DER ATTERY OX VON DER ALETTE ERSION PTIONALE OMPAKT § Die Metallumreifungen aufschneiden und den Karton nach oben ziehen. § Den Karton mit dem Zubehör und den seitlichen Sicherungen herausnehmen. ANMERKUNG 1: Der Karton mit dem Zubehör könnte sich hinter der USV-Tür oder über ihr befinden. -
Seite 15: Anmerkung
ERSION TANDARD ACHTUNG: UM PERSONENSCHÄDEN UND SCHÄDEN AM GERÄT ZU VERMEIDEN, MÜSSEN DIE FOLGENDEN ANLEITUNGEN GENAU BEFOLGT WERDEN. EINIGE DER FOLGENDEN ARBEITSSCHRITTE MÜSSEN VON ZWEI PERSONEN AUSGEFÜHRT WERDEN. § Die Verpackungsbandeisen aufschneiden und § Die Schrauben des Typs A und B abschrauben und die 2 Karton nach oben... -
Seite 16: Operationen Für Den Zugang Zu Den Box
ORLÄUFIGE NHALTSKONTROLLE Nach dem Öffnen der Verpackung muss als Erstes ihr Inhalt kontrolliert werden. TRI POWER X31 HE BATTERY BOX (Option) Metallrutschen, Garantieschreiben, Anwenderhand- Metallrutschen, Garantieschreiben, Verbindungskabel buch, CD-Rom USV-Betriebssoftware, zwischen TRI POWER X31 HE und Battery Box (nur serielles Anschlusskabel, 4 Stk. Batteriesicherungen Version Optionale Kompakt),... -
Seite 17: Elektroanschlüsse
LEKTROANSCHLÜSSE ACHTUNG: Für den Anschluss des Dreiphasen-Eingangs ist ein 4-adriges Verteilungssystem erforderlich. Der USV ist an eine Versorgungsleitung mit drei Phasen + Nullleiter + PE (Erdschutz) des Typs TT, TN oder IT anzuschließen; es ist daher erforderlich, die Rotation der Phasen zu beachten. Es stehen TRANSFORMER BOXEN zur Verfügung (auf Wunsch), um 3-Draht-Verteileranlagen auf 4-Draht umzustellen. - Seite 18 TRI POWER X31 HE ohne Veränderung der Nulldrehzahl und mit getrenntem Bypass- Eingang TRI POWER X31 HE mit galvanischer Eingangs-Isolation und mit getrenntem Bypass- Eingang TRI POWER X31 HE mit galvanischer Ausgangs-Isolation und mit getrenntem Bypass- Eingang - 18 -...
- Seite 19 Getrennter Bypass an getrennte Linien: wenn die Option getrennter Bypass vorhanden ist, müssen die Sicherungen sowohl auf der Hauptverstromleitung als auch auf der dem Bypass dedizierten Leitung positioniert werden. Anmerkung: der Eingangs-Mittelleiter und der Bypass sind im Innern des Geräts verbunden, deshalb müssen sie für das gleiche Potential vorgesehen werden.
- Seite 20 TRI POWER X31 HE ICHERUNGEN IN DER In der nachstehenden Tabelle ist die Bemessung der Trennschalter der USV und die Bemessung der Batteriesicherungen (SWBATT) angegeben: Diese Vorrichtungen sind von der Frontseite der USV her zugänglich. Die Tabelle enthält außerdem Angaben zu den internen Sicherungen (nicht zugänglich) zur Absicherung der Eingangs- und Ausgangsleitung sowie der maximalen Eingangs- und Ausgangsströme.
-
Seite 21: Externe Sicherungen
15 – 20 kVA TRI POWER X31 HE mit getrenntem Bypass 100A 10 kVA Wenn die Schutzvorrichtung vor der TRI POWER X31 HE den Mittelleiter unterbricht, muss sie auch gleichzeitig alle Phasenleiter unterbrechen (vierpoliger Schalter). Ausgangssicherungen (empfohlene Werte für die Selektivität) -
Seite 22: Anschlüsse
ABELDURCHMESSER Es wird empfohlen die EINGANGS- und AUSGANGSKABEL sowie die BATTERIEKABEL unter der USV zu verlegen. Für die Bemessung der Mindest-Querschnitts der Eingangs- und Ausgangskabel siehe die nachstehende Tabelle. Kabelquerschnitt (mm EINGANG Netz/ AUSGANG BATTERIE** (optional). Getrennter Bypass (optional) L2/L3 Die in der Tabelle angegebenen Querschnitte beziehen sich auf eine maximale Kabellänge von 10 Metern. -
Seite 23: Anschluss Des Modells Mit Getrenntem Bypass
NSCHLUSS DES MODELLS MIT GETRENNTEM BYPASS Als erstes muss der Schutzleiter (Erdleiter) an die mit PE gekennzeichnete Klemme angeschlossen werden. Die USV muss mit Erdung betrieben werden. Die Eingangs- und Ausgangskabel wie in der nachstehenden Abbildung gezeigt an das Klemmenbrett anschließen. DIE NULLLEITER AM EINGANG UND VOM BYPASS MÜSSEN IMMER ANGESCHLOSSEN SEIN. -
Seite 24: External Sync
R.E.P.O. Dieser isolierte Eingang dient zur Remote-Notabschaltung der USV. Die TRI POWER X31 HE wird ab Werk mit den überbrückten Klemmen des “Remote Emergency Power Off” (R.E.P.O.) geliefert (siehe "Ansichten TRI POWER X31 HE-Anschlüsse" Punkt 15). Für die eventuelle Installation Kurzschluss entfernen und mit einem Kabel, das einen Anschluss mit Doppelisolation gewährleistet, an den Öffner der Abstellvorrichtung anschließen. -
Seite 25: Anschluss Des Remote -Wartungsbypasses
NSCHLUSS DES EMOTE ARTUNGSBYPASSES Es besteht die Möglichkeit in einem entfernt aufgestellten Schaltschrank einen zusätzlichen Wartungsbypass zu installieren, beispielsweise um das Auswechseln der TRI POWER X31 HE zu ermöglichen, ohne die Laststromversorgung zu unterbrechen. Die Klemme "SERVICE BYPASS" (siehe "Ansichten TRI POWER X31 HE-Anschlüsse" Punkt 17) muss unbedingt an den Leerkontakt SERVICE BYPASS angeschlossen werden. - Seite 26 INSTALLATIONSPLAN FÜR FERNGESTEUERTEN WARTUNGS-BYPASS AM DREIPHASIG – EINPHASIGEN MODELL MIT GETRENNTEM BYPASS Externe Schalttafel Anschlüsse in der TRI POWER X31 HE ANLAGEN-Schalter: magnetothermischer Schalter, muss den Angaben aus "Externe Schutzvorrichtungen" entsprechen. ANMERKUNG: Für die Installation mit Einphasen-Eingang einen zweipoligen magnetothermischer Schalter benutzen.
-
Seite 27: Anschluss Der Battery Box An Die Tri Power X31 He
TRI POWER X31 HE NSCHLUSS DER ATTERY OX AN DIE DER ANSCHLUSS ZWISCHEN USV UND BATTERY BOX MUSS BEI AUSGESCHALTETEN UND VOM STROMNETZ ABGETRENNTEN GERÄTEN VORGENOMMEN WERDEN PROZEDUR ZUM AUSSCHALTEN DER TRI POWER X31 HE: Alle an die USV angeschlossenen Geräte ausschalten oder (wenn installiert) die Option Remote-Bypass verwenden. Die USV ausschalten und dabei die korrekte Ausschaltprozedur einhalten (siehe “Ausschalten der TRI POWER X31 HE”, Abschnitt “GEBRAUCH”). -
Seite 28: Mehrfach - Erweiterungen
EHRFACH ERWEITERUNGEN Es ist möglich in Kaskadenschaltung mehrere Battery Boxen miteinander zu verbinden, um einen längeren Reservebetrieb zu erzielen. Zusammengefasst müssen die Anschlüsse wie unten dargestellt erfolgen: ACHTUNG (Nur für einzelne USV): Pro Battery Box oder bei mehreren kaskadengeschalteten Battery Boxen darf immer nur eine USV angeschlossen werden. -
Seite 29: Externer Temperaturfühler
XTERNER EMPERATURFÜHLER Dieser NICHT ISOLIERTE Eingang kann zur Messung der Innentemperatur einer entfernt aufgestellten Battery Box verwendet werden. Es darf nur die extra vom Hersteller gelieferte Ausrüstung verwendet werden: der eventuelle, nicht den Angaben konforme Gebrauch kann zu Störungen oder Beschädigungen des Geräts führen. Für die eventuelle Installation das in der entsprechenden Ausrüstung enthaltene Kabel an den Steckverbinder "EXT BATTERY TEMP PROBE"... -
Seite 30: Gebrauch
GEBRAUCH ESCHREIBUNG Die Aufgabe einer USV besteht darin, den an sie angeschlossenen Geräten eine perfekte Versorgungsspannung zu gewährleisten, unabhängig davon, ob Netzspannung vorhanden ist oder nicht. Nach Anschluss und Speisung erzeugt die USV eine Sinus-Wechselspannung mit stabiler Amplitude und Frequenz, unabhängig von den im Stromnetz auftretenden Schwankungen und/oder Veränderungen. -
Seite 31: Vorbereitende Arbeitsgänge
ORBEREITENDE RBEITSGÄNGE Sichtkontrolle des Anschlusses § Kontrollieren, ob alle Anschlüsse unter genauer Beachtung der Anweisungen im Absatz „Anschlüsse“ ausgeführt wurden. Kontrollieren, ob die Taste "1/0" auf "0" steht (siehe "TRI POWER X31 HE- Frontansicht " Punkt 5). Kontrollieren, ob alle Trennschalter eingeschaltet sind. Schließen der Batterie-Sicherungssockel §... -
Seite 32: Erstes Einschalten
RSTES INSCHALTEN Falls vorhanden, den Hauptschalter "1/0" auf "1" stellen und einige Sekunden warten. Kontrollieren, ob das Display angeht und die USV in "STAND-BY"- Modus geht. Sicherstellen, dass keine Fehleranzeigen erscheinen, die angeben, dass die Eingangskabel nicht den richtigen Phasenzyklus beachten (gilt nur für Dreiphasen-Eingang). In diesem Fall wie folgt vorgehen: §... -
Seite 33: Einschalten Vom Netz
INSCHALTEN VOM Den Trennschalter am Eingang SWIN schließen und die Stromversorgung zur TRI POWER X31 HE herstellen, dabei den Wartungs-Schalter SWMB geöffnet lassen. Falls vorhanden, den Schalter "1/0" auf "1" stellen. Nach einigen Augenblicken wird die USV aktiviert, die Kondensatoren werden vorbelastet und die Led "Sperre / Standby" leuchtet: die USV ist in Standby. -
Seite 34: Grafikdisplay
RAFIKDISPLAY In der Mitte des Bedienfelds befindet sich ein großes Grafikdisplay, das in Realzeit immer eine im Vordergrund stehende detaillierte Übersicht über den Status der TRI POWER X31 HE ermöglicht. Direkt vom Bedienfeld aus kann der Anwender die USV ein- und ausschalten, die elektrischen Messungen des Netzes, des Ausgangs, der Batterie etc. konsultieren und die wichtigsten Maschineneinstellungen vornehmen. -
Seite 35: Display -Menü
ISPLAY ENÜ - 35 -... -
Seite 36: Funktionsweise
UNKTIONSWEISE Die Funktionsweise, die der Last maximalen Schutz gewährleistet, ist der ONLINE-Modus, bei dem die Energie der Last doppelt konvertiert wird und, unabhängig vom Eingang (VFI), am Ausgang mit Frequenz und Spannung perfekt sinusförmig wieder hergestellt wird, die durch die präzise Digitalsteuerung der DSP festgelegt sind.* Neben dem traditionellen ONLINE-Betriebsmodus doppelte Konvertierung können die folgenden Modi angewählt werden: ECO (LINE INTERACTIVE) SMART (SMART ACTIVE) -
Seite 37: Redundantes Hilfsnetzgerät Für Automatischen Bypass
EDUNDANTES ILFSNETZGERÄT FÜR AUTOMATISCHEN BYPASS Die TRI POWER X31 HE ist mit einem redundanten Hilfsnetzgerät ausgestattet, das bei einer Störung der Haupthilfsversorgung den Betrieb auf automatischem Bypass ermöglicht. Bei einer Störung der USV, die auch zur Beschädigung der Haupthilfsversorgung der Last führt, wird die Last auf jeden Fall weiter über den automatischen Bypass versorgt. Das Multiprozessorboard und das Bedienfeld werden nicht gespeist und die Led und das Display sind ausgeschaltet. -
Seite 38: Tri Power X31 He-Konfiguration
TRI POWER X31 HE-K ONFIGURATION In der folgenden Tabelle werden alle möglichen Konfigurationen dargestellt, die dem Anwender zur Verfügung stehen, um die TRI POWER X31 HE seinen Erfordernissen bestmöglich anzupassen. (Control Panel) = Zeigt an, dass die Konfiguration nicht nur über die Konfigurationssoftware sondern auch über das Bedienfeld geändert werden kann. -
Seite 39: Übergeordnete Funktionen
FUNKTION BESCHREIBUNG VORDEFINIERT MÖGLICHE KONFIGURATIONEN MOD. Übergeordnete Funktionen Anwahl der zulässigen • ± 0.25% Eingangsfrequenz- Toleranz der Spanne auf Bypass und • ± 0.5% ± 5% Eingangsfrequenz für die • ± 0.75% Ausgangssynchronisieru • ± 1 ÷ ±10 in Schritten von 1% ng des Ausgangs Anwahl des zulässigen Niedrig: 180 ÷... -
Seite 40: Kommunikationsanschluss
OMMUNIKATIONSANSCHLUSS Die TRI POWER X31 HE ist mit folgenden Computer-Schnittstellen ausgestattet (siehe "Ansichten TRI POWER X31 HE"): Serieller Port, lieferbar mit RS232-Stecker und USB-Stecker. ANMERKUNG: die Benützung eines Steckers schließt automatisch die Benützung des andern aus. Anschluss AS400 Erweiterungssteckplatz für zusätzliche Schnittstellenkarten COMMUNICATION SLOT Auf der Frontseite befindet sich außerdem unter der Klemmenabdeckung ein weiterer, für die Karte des Leistungsrelais bestimmter Erweiterungssteckplatz (4 programmierbare Kontakte, 250Vac, 3A) RS232- S... -
Seite 41: Port As400
AS400 PORT AS400 PIN # NAME FUNKTION POWER Isolierte Hilfsversorgung +15V±5% 80mA max. Masse, auf die sich die isolierte Hilfsversorgung (15V) und POWER die Remote-Befehle (Remote ON, Remote BYPASS, Remote OFF) beziehen Wenn Pin 2 mindestens 3 Sekunden lang an Pin 15 REMOTE ON INPUT #1 angeschlossen wird, schaltet sich die USV ein... -
Seite 42: Akustischer Melder (Summer )
KUSTISCHER ELDER UMMER Der Status und die Störungen der TRI POWER X31 HE werden vom Summer gemeldet, der den verschiedenen Betriebsbedingungen der USV entsprechend einen modulierten Ton abgibt. Die verschiedenen Töne werden unten beschrieben: Ton A: Die Meldung erfolgt, wenn die USV über die verschiedenen Tasten ein- oder ausgeschaltet wird. Ein einzelner Summton bestätigt die Einschaltung, die Aktivierung des Batterietests, das Löschen der programmierten Ausschaltung. -
Seite 43: Software
OFTWARE Ü BERWACHUNGS ONTROLL OFTWARE Da die Überwachungssoftware alle wichtigen Informationen wie Eingangsspannung, angelegte Last, Batterieleistung zur Anzeige bringt, gewährleistet sie eine wirksame und intuitive USV-Steuerung. Außerdem kann sie automatisch die Operationen Shutdown, Übersenden von eMails, SMS und Netzmeldungen ausführen, wenn besondere vom Anwender angewählte Ereignisse auftreten. -
Seite 44: Problemlösung
PROBLEMLÖSUNG Häufig ist eine unregelmäßige Funktionsweise der TRI POWER X31 HE nicht ein Hinweis auf eine Störung sondern nur auf unbedeutende Probleme, Unzulänglichkeiten oder Fehlverhalten. Deswegen empfiehlt es sich die folgende Tabelle sorgfältig zu lesen, in der die nützlichen Informationen zur Lösung der häufigsten Probleme zusammengefasst sind. - Seite 45 PROBLEM MÖGLICHE URSACHE BEHEBUNG ES FEHLT DIE BRÜCKE AUF STECKER R.E.P.O. (J13, AM DISPLAY WIRD C01 Die Überbrückung anbringen oder prüfen, ob sie richtig PUNKT 15 - SIEHE "ANSICHT ANGEZEIGT DER TRI POWER X31 HE- eingesetzt ist. ANSCHLÜSSE") ODER NICHT RICHTIG EINGESTECKT RENNSCHALTER BYPASS (SWMB) FÜR WARTUNG...
- Seite 46 PROBLEM MÖGLICHE URSACHE BEHEBUNG DIE VORGESCHALTETE vorgeschaltete Sicherung zurücksetzen. SICHERUNG DER BYPASS- AM DISPLAY WERDEN ACHTUNG: Prüfen, dass keine Überlast oder LEITUNG IST OFFEN (NUR BEI EINER ODER MEHRERE Kurzschluss am USV-Ausgang anliegt. GETRENNTEM BYPASS) DER FOLGENDEN CODE ANGEZEIGT: BYPASS-TRENNSCHALTER Den Trennschalter hinter der Tür schließen.
- Seite 47 PROBLEM MÖGLICHE URSACHE LÖSUNG AUF DEM DISPLAY WERDEN EINER ODER MEHRERE VON DEN Es empfiehlt sich die Batterien der USV zu ersetzen, da DIE BATTERIEN FOLGENDEN CODES sie die Ladung für eine ausreichende Reserve nicht ÜBERSTANDEN DIE ZUR ANZEIGE erbringen können. PERIODISCHE GEBRACHT: Achtung: Das eventuelle Ersetzen der Batterien...
-
Seite 48: Status -Codes / Alarm
TATUS ODES ALARM Dank eines hochwertigen Autodiagnosesystems kann die TRI POWER X31 HE auf dem Display ihren Status und eventuelle Fehler und/oder Störungen, die möglicherweise bei ihrem Betrieb auftreten, kontrollieren und melden. Bei Auftreten eines Problems der USV meldet sie auf dem Display den Code und den aktivierten Alarm. Status: zeigen den aktuellen Status der TRI POWER X31 HE an. - Seite 49 Anomaly: dabei handelt es sich um “kleinere Probleme“, die keine Blockierung der TRI POWER X31 HE verursachen, aber ihre Leistungen vermindern oder den Gebrauch einiger ihrer Funktionen verhindern.. CODE BESCHREIBUNG Inverter entsynchronisiert Externer Synchronismus nicht gelungen Überspannung Eingangsleitung Phase1 Überspannung Eingangsleitung Phase2 Überspannung Eingangsleitung Phase3 Unterspannung Eingangsleitung Phase1 Unterspannung Eingangsleitung Phase2...
- Seite 50 Fault: im Vergleich zu “Anomaly” sind diese Probleme kritischer, weil sie bei längerem Auftreten auch in sehr kurzer Zeit die Blockierung der TRI POWER X31 HE verursachen können. CODE BESCHREIBUNG Interner Kommunikationsfehler Zyklusrichtung der Eingangsphasen falsch Eingangssicherung Phase1 beschädigt oder Eingangsrelais blockiert (es schließt nicht) Eingangssicherung Phase2 beschädigt oder Eingangsrelais blockiert (es schließt nicht) Eingangssicherung Phase3 beschädigt oder Eingangsrelais blockiert (es schließt nicht) Eingangsrelais Phase1 blockiert (immer geschlossen)
- Seite 51 Lock: Zeigen die Schutzabschaltung der USV oder eines seiner Teile an und folgen normalerweise nach einer Alarmanzeige. Bei einer Störung und der dadurch bedingten Schutzabschaltung des Wechselrichters wird dieser ausgeschaltet und die Lasten-Stromversorgung erfolgt über den By-Pass (dieses Verfahren gilt nicht für Schutzabschaltungen wegen starker und länger anhaltender Überlast sowie für Schutzabschaltungen wegen Kurzschluss).
-
Seite 52: Technische Daten
TECHNISCHE DATEN TRI POWER X31 HE Modelle 10 kVA 15 kVA 20 kVA Eingangsstufe Nennspannung 380-400-415 Vac dreiphasig mit Nullleiter (4 Kabel) / 220-230-240 Vac einphasig Nennfrequenz 50-60Hz Zulässige Spannungstoleranz am Eingang zum ±20% @ 100% Last Nichtauslösen der Batterie (mit Bezug auf 400 Vac) -40% +20% @50% Last Zulässige Frequenztoleranz am Eingang zum... - Seite 53 TRI POWER X31 HE-Modelle 10 kVA 15 kVA 20 kVA Abmessungen und Gewichte Optionale Kompakt 320 x 840 x 930 mm Breite x Tiefe x Höhe Standard 440 x 850 x 1320 mm Optionale Kompakt 80 Kg 90 Kg 95 Kg...
- Seite 54 Battery Box BB480-A5 BB480-M5 (Optionale Kompakt) Batterie Nennspannung pro Zweig 240 Vdc Stk. Batterien / V 40 / 12 80 / 12 Verschiedenes 0 – 40 ° C Umgebungstemperatur Feuchtigkeit <95% ohne Kondenswasser Sicherungen Überstrom - Kurzschluss Breite x Tiefe x Höhe 320 x 840 x 930 mm Gewicht 150 Kg...
