DNT Findoo Bedienungsanleitung
Microcam
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für DNT Findoo
Inhaltszusammenfassung für DNT Findoo

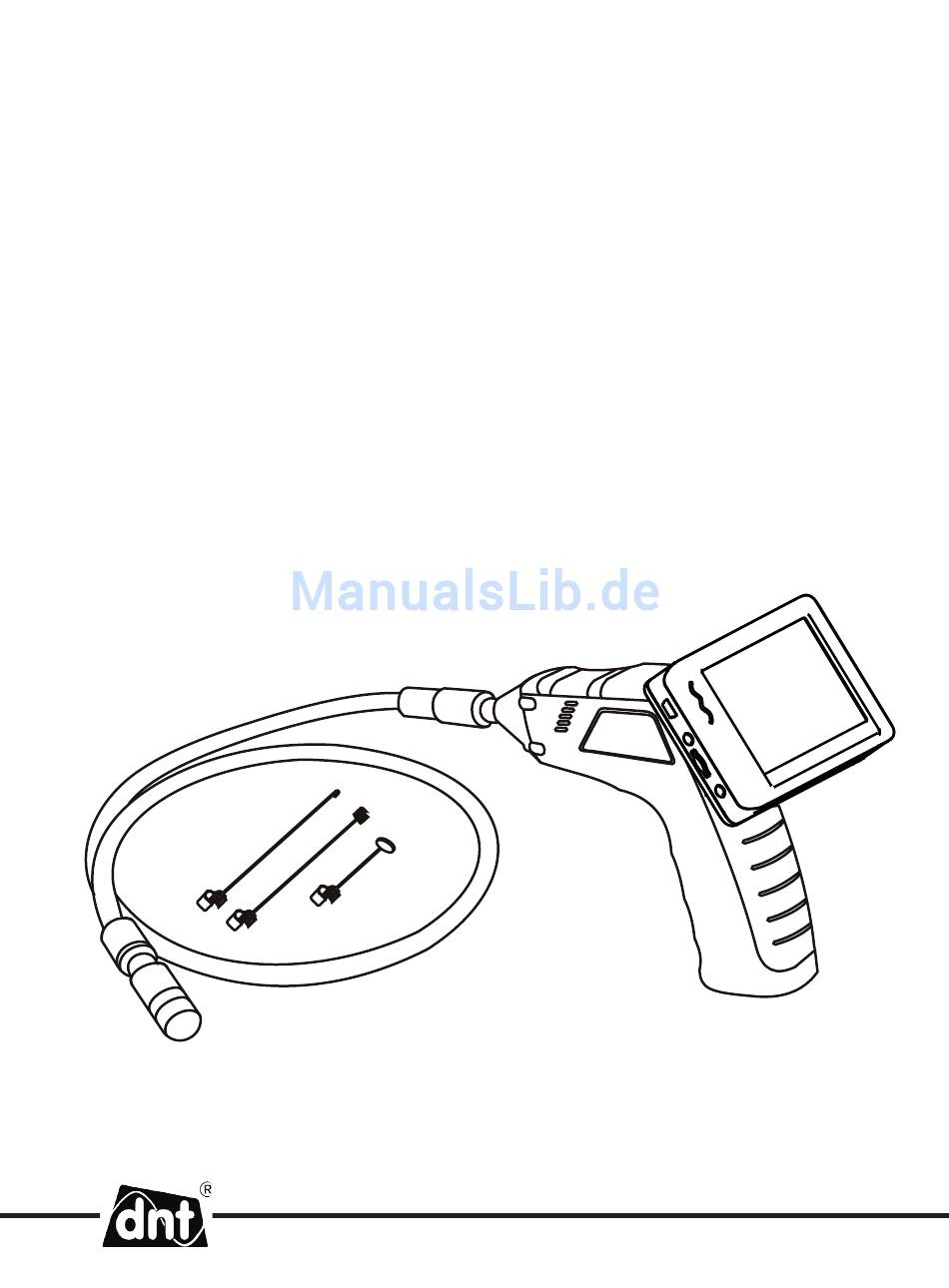

- Seite 1 Findoo MicroCam Bedienungsanleitung user manual Mode d’emploi Gebruiksaanwijzing...
-
Seite 2: Inhaltsverzeichnis
Videos und Bilder löschen ..........12 Einstellungen, die Menüs ...........12 Monitor mit dem Computer verbinden ........15 Technische Daten ...............16 Umweltgerechte Entsorgung ..........17 Serviceabwicklung ..............17 Konformitätserklärung ............18 Garantiebestimmungen ............19 Änderungen vorbehalten Hinweise zu diesem Produkt und zum Zubehör finden Sie unter www.dnt.de - 2 -... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte lesen Sie diese Hinweise vor dem ersten Gebrauch sorgfältig durch. Allgemeine Hinweise Stellen Sie das Gerät niemals auf einen instabilen Untergrund. Durch ein Herabfallen könnten Personen verletzt werden. Das Gerät gehört nicht in Kinderhände. Es ist kein Spielzeug. Beachten Sie auch die Sicherheitshinweise und die Bedienungsanleitungen der übrigen Geräte, an die das Gerät angeschlossen wird. -
Seite 4: Lieferumfang
Lieferumfang genommen werden. Sollte eine Batterie ausgelaufen sein, vermeiden Sie Kontakt mit Haut, Augen und Schleimhäuten. Ggf. die betroffenen Stellen sofort mit viel klarem Wasser spülen und umgehend einen Arzt aufsuchen. Nehmen Sie die Batterien aus dem Artikel heraus, wenn diese erschöpft sind oder Sie den Artikel länger nicht benutzen, Sie vermeiden dadurch Auslaufen der Batterien. -

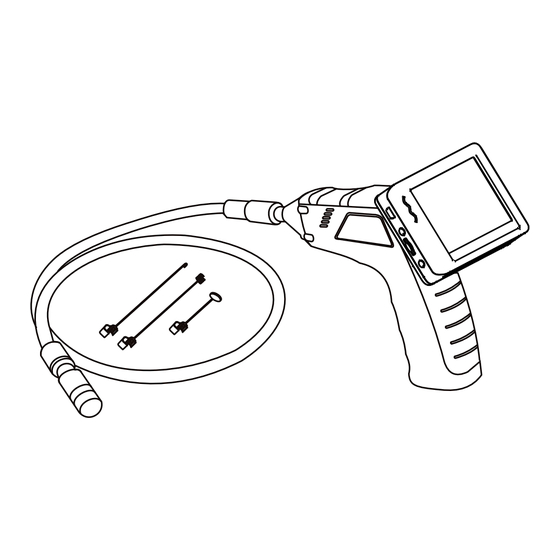

Seite 5: Geräteansicht
Geräteansicht Geräteansicht Handgerät Power-LED Kabel/Anschluss Monitoraufnahme/ Signalausgang Ein-Aus/ LED-Helligkeit Kabel Mini-Kamera mit Beleuchtung Monitor Betriebsanzeige Ein/Aus-Taste Aufwärts USB-Anschluss Menü TFT-Display Abwärts Video-Ausgang SD-Kartenslot Ladebuchse Reset Monitorhalterung/ Videoeingang - 5 -... -
Seite 6: Inbetriebnahme Batterien Einlegen
Inbetriebnahme Batterien einlegen Die Batterien werden in ein Batteriefach im Handgriff eingelegt. Entfernen Sie mit einem Schraubendreher die Schraube auf der Unterseite des Handgriffs. Bei der Auslieferung befinden sich die Schrauben in einer Tüte im Zubehör. Schieben Sie nun den Deckel in Pfeilrichtung. Entnehmen Sie das Batteriefach. -
Seite 7: Installation Des Zubehörs
Inbetriebnahme Akku laden im Monitor Der Monitor verfügt über einen eingebauten Li-Ion Akku. Eine volle Ladung reicht für ca. 2 Stunden Betrieb. Die Ladezeit des Akkus beträgt ca. 3 Stunden. Während des Ladevorgangs leuchtet die Betriebsanzeige rot. Der Monitor kann mit dem angeschlossenen Netzteil betrieben werden. Kontrollieren Sie aufmerksam vor jedem Einsatz das Gerät auf Beschädigungen. -
Seite 8: Betrieb
Betrieb Betrieb Schalten Sie das Handgerät auf der Unterseite ein. Durch Drehen am Rad wird die Helligkeit der LEDs an der Kameraspitze eingestellt und arbeitet somit als Dimmer. Das Kabel darf nicht geknickt werden. Das Kabel der 9 mm Kamera kann temperaturabhängig bis 7 cm Innenradius gebogen werden. -
Seite 9: Monitor, Einstellungen Und Betrieb
Betrieb Monitor, Einstellungen und Betrieb Der Monitor ist gleichzeitig ein Videorecorder. Sie können damit Schnappschüsse und Videos auf der SD-Karte speichern. Der interne Speicher kann für Aufnahmen nicht genutzt werden. Bevor Sie die microSD-Karte einsetzen, schalten Sie den Monitor aus. Das Gerät prüft nur beim Einschalten, ob sich eine SD-Karte im Slot befindet. -
Seite 10: Ein Foto Aufnehmen
Betrieb Zum Stoppen der Aufnahme drücken Sie erneut die OK-Taste. Ein Video wird automatisch alle 30 Minuten in einer Datei gespeichert. Ein Foto aufnehmen Batteriestatus Aktueller Kanal Aufnahmemodus (Foto) SD-Karten-Statusanzeige [6405] Anzahl der verbleibenden Fotos Datum/Uhrzeit Wählen Sie mit der Taste den Fotomodus. -
Seite 11: Für Bildwiedergabe
Betrieb Anzahl der Ordner Gesamtanzahl der Ordner Ordnername CH4 = 1. Video Aufnahmezeit CH4” = Foto CH4 = 2.Video “ hinter CH4 zeigt an, dass es sich um ein Foto handelt Für Videowiedergabe: Tasten ein Video aus und drücken die OK-Taste. Wählen Sie mit den Für Pause drücken Sie die OK-Taste. -
Seite 12: Videos Und Bilder Löschen
Betrieb Videos und Bilder löschen Wählen Sie wie soeben beschrieben ein Video oder ein Foto aus. Halten Sie für ca. 2 Sekunden die Taste gedrückt. Aktive Datei löschen? NEIN Tasten JA aus und bestätigen mit der OK-Taste. Wählen Sie mit den den Für Abbruch wählen Sie NEIN und bestätigen mit der OK-Taste. - Seite 13 Betrieb eingestellt haben. Wenn die Bildschirmsprache falsch eingestellt ist, kommen Sie mit 2x Drücken auf die OK-Taste in das entsprechene Auswahlmenü. Dort werden Ihnen Landesflaggen angezeigt. Wählen Sie mit den Tasten die gewünschte Flagge aus und bestätigen mit der OK-Taste. Navigation im Menü: Tasten : Auswahl eines Menüeintrags OK-Taste:...
- Seite 14 Betrieb Format: Durch das Formatieren wird die komplette Karte gelöscht. Damit das nicht durch falsche Auswahl geschieht, erscheint eine zusätzliche Abfrage auf dem Bildschirm. Für Formatieren wählen Sie JA, für Abbruch wählen Sie NEIN. Bestätigen Sie mit der OK-Taste. Vorzugs-Einstellung (Werkseinstellung): Damit können Sie alle Einstellungen des Monitors auf Werkseinstellung zurücksetzen.
-
Seite 15: Software Und Anschluß An Den Computer
Betrieb Aufnahmetyp: Legen Sie die Vorzugseinstellung des Monitors fest: Video oder statische Bilder(Fotos). Datum/Zeit: Damit der Zeitstempel im Video und auf dem Foto die korrekte Uhrzeit und das korrekte Datum anzeigt, muß vorher das Datum und die Uhrzeit eingestellt werden. Wechseln Sie die Eingabestelle mit der OK-Taste. -
Seite 16: Technische Daten
Resettaste, die sich vertieft eingebaut auf der Rückseite des Monitors befindet. Erhältliches Zubehör: Findoo USB-RX: Artikel-Nummer 60050, Usb-Stick zum drahtlosen Empfang auf dem Computer. Findoo Kamerascope 9mm,5m: Artikel-Nummer 60049, Kamera mit 9mm Durchmesser und 5m Länge Findoo Kamerascope 16mm: Artikel-Nummer 60038, Kamera mit 16mm Durchmesser Findoo Profiline Montior: Artikel-Nummer 60042... -
Seite 17: Declaration Of Conformity
Serviceabwicklung Sollten Sie Grund zur Beanstandung haben oder Ihr Gerät einen Defekt aufweist, wenden Sie sich an Ihren Händler oder setzen Sie sich bitte mit der Serviceabteilung der Fa. dnt in Verbindung, um eine Serviceab- wicklung zu vereinbaren. Servicezeit: Montag bis Donnerstag von 8.00-17.00 Uhr... - Seite 66 - 66 -...
-
Seite 67: Garantiebedingungen
Garantiebedingungen 1. Es gelten grundsätzlich die gesetzlichen Garantiebestimungen. Die Garantiezeit beginnt mit der Übergabe des Gerätes. Im Garan- tiefall ist das Gerät mit dem Kaufbeleg (Kassenzettel, Rechnung o.ä.), dem korrekt ausgefüllten Gerätepass und einer genauen Fehlerbeschreibung einzureichen. Ohne diese Belege sind wir nicht zur Garantieleistung verpflichtet. 2. - Seite 68 Findoo MicroCam Garantiekarte Warranty card Garantiekaart Carte de garantie Drahtlose Nachrichtentechnik Entwicklungs- und Vertriebs GmbH Voltastraße 4 D-63128 Dietzenbach Tel. +49 (0)6074 3714-0 +49 (0)6074 3714-37 Service-Hotline +49 (0)6074 3714-31 Internet http://www.dnt.de Email dnt@dnt.de Serien Nr. Serial no. N° de série Serienr.
