Inhaltszusammenfassung für Infotel 2plus

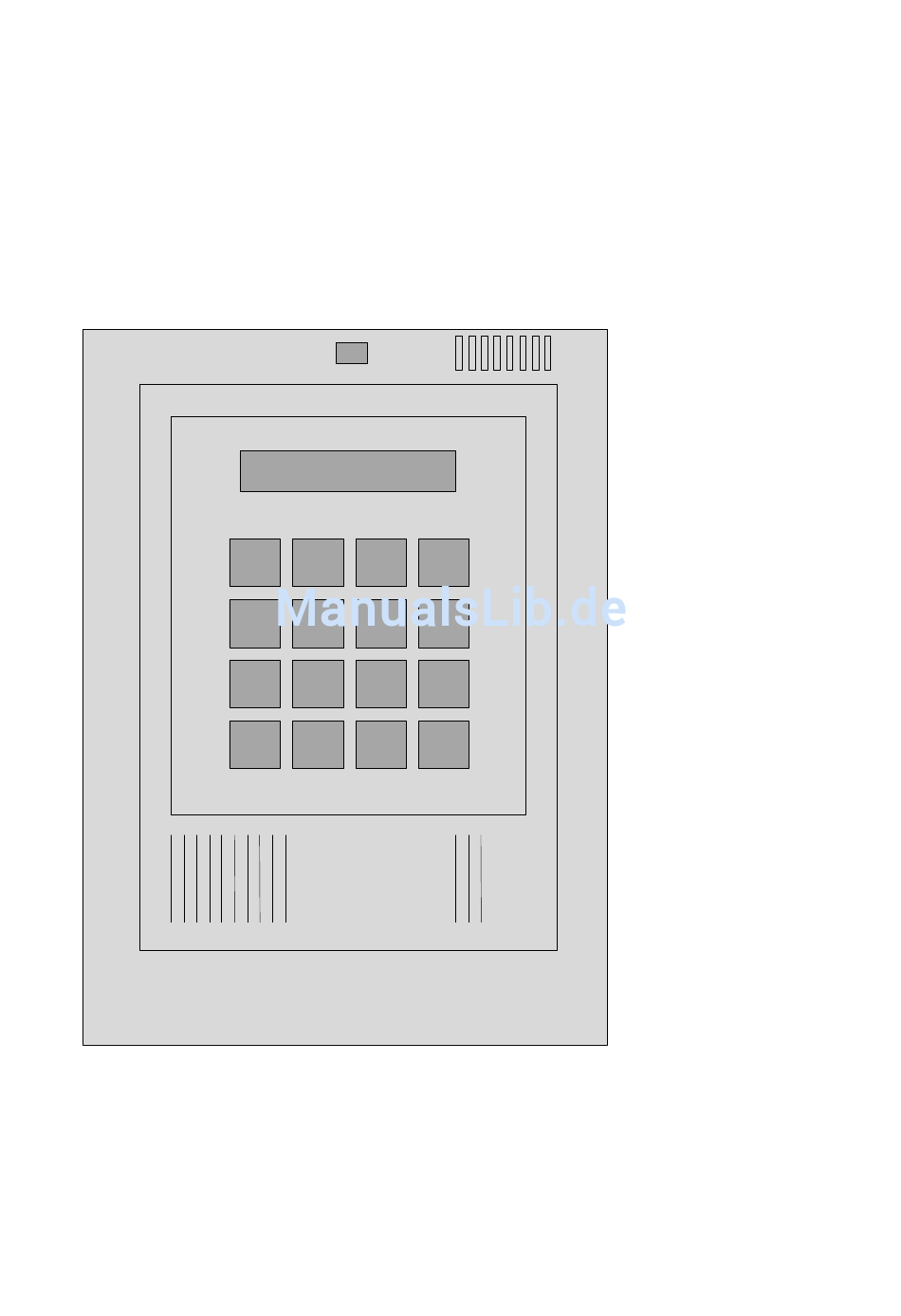

- Seite 1 Bedienungsanleitung Infotel 2plus (TWG 1204) Telefon Wähl- und Ansagegerät...
-
Seite 3: Inhaltsverzeichnis
Allgemeines Allgemeine Anschalteerlaubnis Achtung! Unbedingt lesen! Haftungshinweise Hauptmerkmale Installation und Anschluss Buchse für Anschlussschnur Anschluss von mehreren Kontakten Überspannungsschutz Anschluss an eine NFN-Dose (nur Deutschland) Anschluss an eine N-Dose (nur Deutschland) Inbetriebnahme Allgemeine Vorgehensweise bei Einstellungen Reset des Gerätes Netzausfall 230 V Reparaturen Tastatur und Anzeige Funktionstaste 'SYSTEM'... - Seite 4 Programmierbare Parameter Technische Daten (Version für Deutschland) Technische Daten (Version für Schweiz) Technische Daten (Version für Österreich) Technische Daten Akkustation (Option) Bedienungsanleitung I-TEL 2 plus Stand 2000-07-31...
-
Seite 5: Allgemeines
Allgemeines Infotel 2+wurde für den Einsatz als automatisches Wähl- und An- sagegerät für Alarm-, Melde- und Hinweiszwecke konzipiert. Ei- ne individuell besprochene Nachricht kann mit Hilfe dieses Ge- rätes gezielt nach einem Ereignis (Kontakt geschlossen oder geöffnet), auf Knopfdruck an bis zu vier abgespeicherte Teilnehmernummern abgegeben werden. -
Seite 6: Haftungshinweise
Gerätes entstehen, vor allem bei unsachgerechtem Ge- brauch, Missbrauch oder Störungen des Anschlusses oder der Teilnehmergeräte oder durch vermutete oder erwiesene Fehl- funktion des Infotel 2+. Infotel2+ mit direkter FUNKbedienung, Reichweite Die Reichweite der Funkfernsteuerung ist immer von den örtli- chen Gegebenheiten abhängig! - Seite 7 • Benutzerführung über 1 x 16 Zeichen LCD-Anzeige, individu- elle Kontrasteinstellung möglich • Anzeige der Zustände des Gerätes • Lautsprecher mit Lautstärkeregelung und Mikrofon eingebaut • Mithören der aufgebauten Verbindung über Lautsprecher möglich • Eingebautes Netzteil • Anschlussschnur für die Amtsleitung steckbar •...
-
Seite 8: Installation Und Anschluss
Installation und Anschluss Sicherheitshinweis Vor allen Arbeiten am geöffneten Gerät unbedingt den 230V- Netzstecker und den Telefonstecker ziehen! Die Stecker nur bei geschlossenem Gerät anschließen! Das Gehäuse mit Hilfe eines flachen Schraubendrehers öffnen. Schraubendreher in die Öffnung an der oberen Seite des Ge- häusedeckels einschieben, so dass die Schnappnase der Arre- tierung den Deckelrahmen freigibt. -
Seite 9: Buchse Für Anschlussschnur
Falls vorhanden Notversorgung 12V= anschließen, dabei Pola- rität und ggf. die Anleitung zu der Akkustation (Option) beach- ten. Auf die fachgerechte Verlegung und Zugentlastung aller Leitun- gen achten. (OBEN) Display-Kontrast Lautstärke NC a1 a b b1 NC 12V= potentialfrei Schließer oder Öffner Buchse für Anschlussschnur a, b... -
Seite 10: Anschluss Von Mehreren Kontakten
Anschluss von mehreren Kontakten bei KG (Kontakt geschlossen) aktiv Parallel dazu kann der Funkhandsender betrie- ben werden. bei KO (Kontakt offen) aktiv Überspannungsschutz Das Wählgerät ist mit einem Grund-Überspannungschutz aus- gerüstet. Bei erhöhter Gefahr (wie z.B. bei größeren Entfernun- gen zum Ortsvermittlungsamt oder bei oberirdischen Leitungen) sollte ein handelsüblicher Überspannungsschutz mit Erdung in 230V und Telefonzuleitung eingeschleift werden. -
Seite 11: Anschluss An Eine Nfn-Dose (Nur Deutschland)
Anschluss an eine NFN-Dose (nur Deutschland) vom öffentlichen Telefonnetz oder Kontakt z.B. TK-Anlage Alarmanlage, Anrufbeantw. Sensoren, ... Telefon (Fax,...) I-TEL 2+ 230V-Netz N F N Notversorgung 12V= Anschluss an eine N-Dose (nur Deutschland) Amt oder TK-Anlage La Lb I-TEL 2+ Anrufbeantworter Telefon... -
Seite 12: Inbetriebnahme
Inbetriebnahme Die Netzschnur des Gerätes an das 230V Versorgungsnetz, den Stecker des Telefonkabels an die Telefondose, beim Hauptan- schluss als erstes Gerät (links), anschließen. Das Gerät meldet sich mit einem Ton und in der Anzeige wird für ca. 1 s "I-TEL 2" und die Versionsnummer der Software angezeigt. -
Seite 13: Reset Des Gerätes
Max. Wählzyklenanzahl: Max. Anzahl der Wählversuche zu den einzelnen Rufnummern (1..12). Die Pause zwi- schen je 2 Wählversuchen beträgt 1 Minute. Rufnummern programmieren (Funktionstaste RUF-NR.): Alle Rufnummern, die sich in der Rufnummerngruppe für den Rufservice befinden sollen, eingeben. Ansage aufsprechen (Funktionstaste AUFN.): Beispiel einer Ansage: "Sie wurden vom automatischen Rufservice der Firma Landfleisch, Schmalgasse 5, Nürnberg, angerufen. -
Seite 14: Reparaturen
eingebaute Pufferung der Ansage überbrückt max. ungefähr 60 Minuten. Nach Rückkehr des Stromes wird das Gerät wieder in den Zustand wie unmittelbar vor dem Stromausfall versetzt. Um auch bei Stromausfall die volle Funktionalität des Gerätes zu erhalten, kann und je nach Anwendungsgebiet unbedingt sollte, zusätzlich eine Notversorgung (12V= / 100mA) ange- schlossen werden. -
Seite 15: Tastatur Und Anzeige
Tastatur und Anzeige Gerät im Modus: 'Nicht aktiv', Uhr- 12:34 Funktion ? zeit (Stunde und Minuten) wird an- gezeigt, Betätigung einer Funkti- onstaste (gelbe Überschrift) wird er- wartet Im Modus 'Nicht aktiv' sind folgende Funktionstasten relevant: SYSTEM, PROG, RUF-NR., ALARM, UHR, AUFN., ABHÖR., WÄHLEN, INFO Sonstige Tasten werden erst nach Betätigung einer der Funkti- onstasten aktiviert. -
Seite 16: Funktionstaste 'Prog
Die Taste 'FLASH' programmiert Flash als Amtsholung (nur bei MFV): Amtsholung: F Amtsholung durch Flash Nach der Amtsholung wird eine Pause von 6 s eingefügt, bevor die Wahl der Rufnummer fortgesetzt wird. Bei Bedarf könnte diese Pause mit Hilfe von der Taste 'PAUSE' um 1 s ergänzt werden z.B.: Amtsholung durch Flash mit an- Amtsholung: F--... -
Seite 17: Scharfverzög:10S
Hinweis: Bei der Option Funk ist eine Auslösung des Alarms durch den Handsender nur dann möglich, wenn die Alarmauslösung auf KG (Kontakt geschlossen) eingestellt ist und das Gerät sich im „ALARM“-Zustand befindet. Hierzu müssen Sie die in der Bedie- nungsanleitung unter Alarm-Rufservice beschriebene Prozedur einleiten und abarbeiten. -
Seite 18: Funktionstaste 'Ruf-Nr
Funktionstaste 'RUF-NR.' Mit Hilfe der Taste 'RUF-NR' werden die im Rufservice gewähl- ten Rufnummern programmiert. Rufnummer 1 programmieren. Durch Rufnummer 1 Zahlenangabe (1,2,3,4) oder durch Taste NEIN veränderbar, mit Taste JA bestätigen, mit Taste STOP ab- brechen. Nach der Bestätigung wird entweder leere Anzeige (keine Ein- gabe) oder die unter der Rufnummer X abgespeicherte Ruf- nummer angezeigt. -
Seite 19: Funktionstaste 'Alarm
Funktionstaste 'ALARM' Mit Hilfe der Taste 'ALARM' wird das Gerät aktiviert (Modus 'Alarm aktiv'). Ist der Alarmkontakt bereits beim Betätigen der Taste "Alarm" aktiv, wird dies durch einen Ton und "Kontakt- Aktiv"-Anzeige gemeldet: ca. 1 s Ton und "Kontakt-Aktiv"- 12:23 ALARM 0 KA Anzeige der Alarmkontakt ist beim Tastendruck "Alarm"... -
Seite 20: Alarm-Rufservice
Alarm-Rufservice Wurde im Modus 'Alarm-Aktiv' für ca. 0,5 Sek. der vorprogram- mierte Zustand des Alarmkontaktes ausgewertet (Kontakt-Offen oder Kontakt-Geschlossen), wird nach Anzeige "Kontakt-Aktiv" der Alarm-Rufservice aktiviert: 12:25 ALARM 0 KA für ca. 1 Sek., "Kontakt-Aktiv" An- zeige danach erste Rufnummer wird angezeigt, ->+00499128916447 Amtszugang (+) wird durchgeführt Nicht erfolgreiche Belegung des Amtes (kein Schleifenstrom... - Seite 21 Ansage wird ausgegeben, die ab- Ansage gelaufene Zeit der Ansage wird an- gezeigt Die erste Ansage wird mit einem Ton abgeschlossen. Danach wird 8 Sek. gewartet. Wird die erste Ansage innerhalb dieser 8 Sek. durch Sprache bestätigt (z.B. "in Ordnung"), startet die zweite Ansage gleich und die Rufnummer wird als 'erfolgreich erreicht' markiert.
-
Seite 22: Funktionstaste 'Uhr
Funktionstaste 'UHR' Zeit wird angezeigt und kann durch Zeit: 12:23 Eingabe von Stunden und Minuten verändert werden. Einzelne Einga- ben werden mit Taste JA bestätigt. Taste NEIN erhöht um 1 die aktuelle Anzeige. Mit Taste 'STOP' kann die Eingabe ohne Änderung abgebro- chen werden. -
Seite 23: Funktionstaste 'Wählen
Funktionstaste 'WÄHLEN' Taste 'WÄHLEN' ermöglicht einen manuell gestarteten Rufser- vice. Dabei werden alle vorgewählten Rufnummern genauso wie im Alarm-Rufservice angewählt und die Ansage abgegeben (die Verzögerungszeit wird nicht abgewartet). Nach Abarbeiten des Rufservices (alle Rufnummern erreicht oder Wahlversuche ab- gezählt) geht das Gerät im Gegenteil zum Alarm-Rufservice in den "Nicht aktiv"-Mode (Anzeige "14:23 Funktion ?") über. - Seite 24 Wird keine Rufnummer. angezeigt, heißt es, dass keine Ansage abgegeben oder bestätigt wurde. Die Informationen bleiben auch nach Stromausfall erhalten. Nach Aktivierung der Funktion 'ALARM' oder 'WÄHLEN' werden die alten Informationen gelöscht.
-
Seite 25: Programmierbare Parameter
Programmierbare Parameter Standardwerte (ab Werk und nach Reset mit gedrückter # Taste): Systemanpassung: Wählverfah.: IWV Impulswahl-Verfahren ist eingestellt Amtsholung: ..Leerzeichen - keine Amtsholung Alarm/Rufservice Parameter: AL-Auslösung: KG Rufservice nach "Kontakt- Geschlossen" Scharfverzög: 00s Scharfverzögerung 0 Sekunden Sperrzeit: 00m Sperrzeit bis zum nächsten Alarm/Rufservice 0 Minuten Rufnr. -
Seite 26: Technische Daten (Version Für Deutschland)
Technische Daten (Version für Deutschland) Endeinrichtung zur Anschaltung an einem analogen Anschluss des Telefonnetzes mit allgemeiner Anschalteerlaubnis. An- schluss über sechsadrige Anschlussschnur und N-TAE-Stecker, max. Widerstand einer Ader 1 Ohm. 60/40ms Wahlpause 920ms 80ms Ton Wahlpause 160ms FLASH 80-90ms Schleifenstrom 200ms Gebührenimpuls 16kHz mind. -
Seite 27: Technische Daten (Version Für Schweiz)
Technische Daten (Version für Schweiz) Wählgerät mit Sprachausgabe 60/40ms Wahlpause 920ms 80ms Ton Wahlpause 160ms FLASH 120ms Schleifenstrom 200ms Gebührenimpuls 12kHz mind. 80ms/200 mV Max. Anzahl der Wählzyklen Stromversorgung 230Veff +-10% 50Hz/1,5VA Ersatz- oder Notversorgung 12V=(10-14V) / ca. 100mA Alarm-/Sensorkontakt Schließer oder Öffner potentialfrei Umgebungstemperatur (Betrieb) -
Seite 28: Technische Daten (Version Für Österreich)
Technische Daten (Version für Österreich) Alarm- und Notrufeinrichtung zur Anschaltung an analoges Fernsprechwählnetz. 60/40ms Wahlpause 920ms 80ms Ton Wahlpause 160ms FLASH 100ms Schleifenstrom 200ms Gebührenimpuls 12kHz mind. 80ms/200 mV Stromversorgung 230Veff +-10% 50Hz/1,5VA Ersatz- oder Notversorgung 12V=(10-14V) / ca. 100mA Alarm-/Sensorkontakt Schließer oder Öffner potentialfrei... -
Seite 29: Technische Daten Akkustation (Option)
Technische Daten Akkustation (Option) Beim Netzausfall übernimmt der Akkumulator (geschaltet durch ein Relaiskontakt) die Stromversorgung des an die Akkustation angeschlossenen Gerätes. Netzspannung 230V ±10%, max. 50 mA Ausgangspannung ca. 12 V (DC, geregelt) Ausgangsstrom max. 250 mA (bei gelade- nem Akku) Einsatzumgebung 0 - 40 °C, geschlossene Innenräume,...
