Ausgänge; Eingänge - Faac Edc 01Lr Handbuch

DE
Übersetzung der Original-Anleitung
• AUSGÄNGE:
Die verfügbaren Ausgänge sind 2 (RL1 - RL2) mit doppeltem Kontakt (N.O. und
N.C.), verfügbar an der Klemme (J10).
Die maximale Leistung, die an die Kontakte angeschlossen werden kann,
beträgt 10A bei 250Vac.
!
ACHTUNG !!
Zwischen die Kontakte des Relais und die Last eine Schutzvorrichtung (z.
B. Sicherung) einlegen, die für den Wert der verwendeten Last geeignet
ist und in jedem Fall max. 10A entspricht.
• EINGÄNGE
Auf der Klemme (J14) sind 3 Eingänge verfügbar, die durch den Anschluss an GND
mittels eines „sauberen Kontaktes" (z. B. ein Relais) aktivierbar sind.
Je nach Konfiguration der Einrichtung werden die Eingänge automatisch konfiguriert,
(Siehe Tabelle):
Konfiguration
Lesepunkt
Fußgängerdurchgang
Bidirektionale Fußgängerdurchgang
Fahrzeugdurchfahrt
Bidirektionale Fahrzeugdurchfahrt
Verwalter des Portals

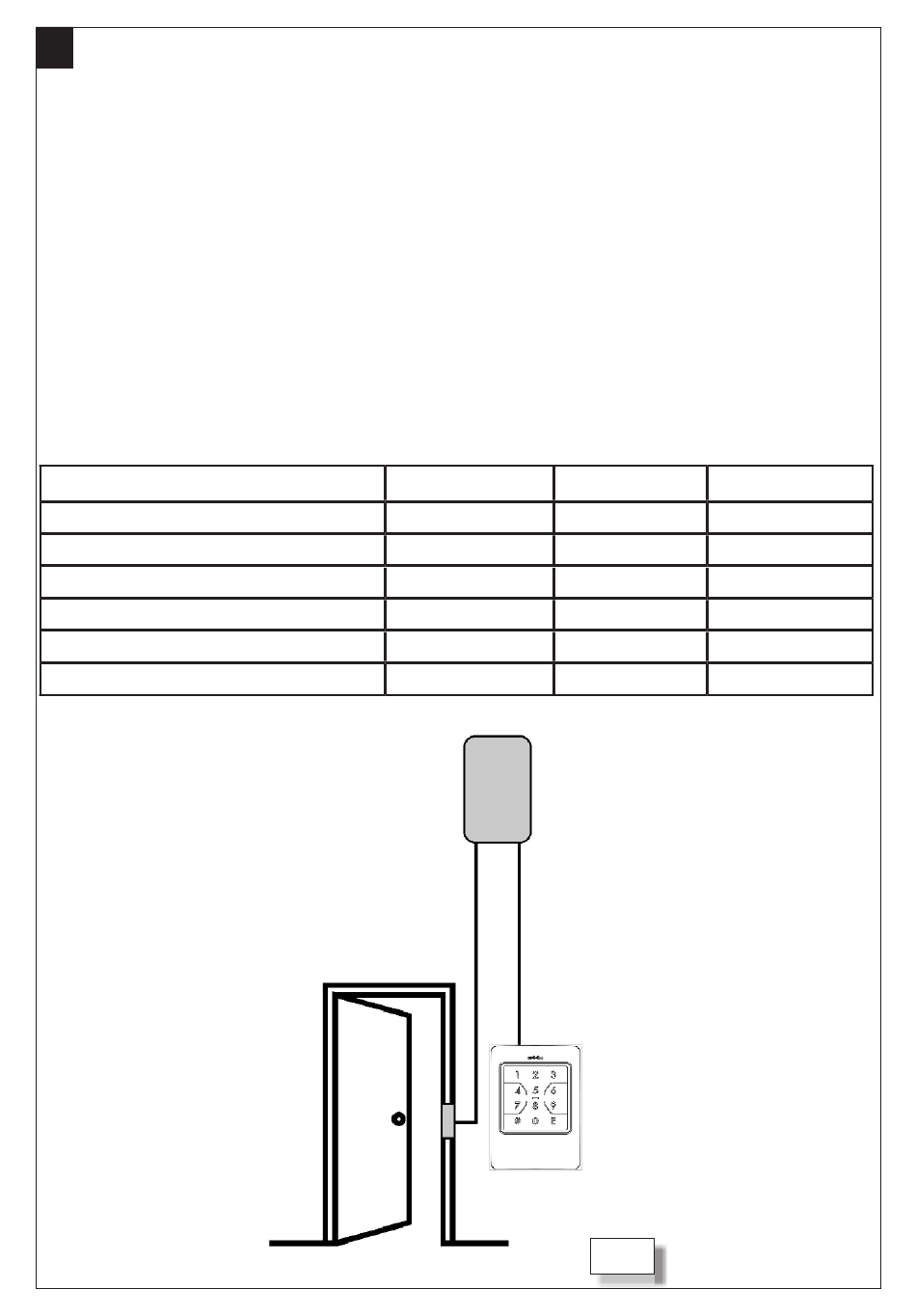

Verbindungsbeispiel Lesepunkt
Door Controller
IN1
Konfigurierbar Konfigurierbar
Durchgang ↑ Durchgang ↓
Durchgang A Durchgang B
Präsenz Leser A
Präsenz Leser A
Status Tür Taste Ausgang
Door
Controller
XKPR
50
IN2
Konfigurierbar
Konfigurierbar
Öffnen-Taste B
Durchgang Konfigurierbar
Durchgang Präsenz Leser B
Konfigurierbar
 5
IN3
532226 - Rev. E
