Chamberlain Protector System 770EML Handbuch Seite 16

Sikkerhedssystemet - Sensormodel til sikkerhedsreversering Model 770EML
For at beskytte små børn, bør De ikke installere sikkerheds-systemet i
en højde af mere end 100mm-150mm over garagegulvet.
Afbryd strømmen til garageportsåbneren, inden De installerer
sikkerheds-systemet.
Se på etiketten på stikkets ende på hver æske, for at identificere
sensorerne.
Senderøjet sender en usynlig lysstråle til modtagerøjet.
Såfremt en hindring bryder lysstrålen, mens garageporten lukkes,
vil porten stoppe og gå i revers (tilbage) til helt åben position.
Enhederne kan installeres på begge sider af garageporten (figur 1),
når blot solen aldrig skinner direkte ind i modtagerøjets linse, men
konsollen skal forbindes og monteres således, at sender- og
modtagerøjet vender imod hinanden, som vist i figur 1.
Konsollerne skal fastspændes sikkert på en solid overflade, som f.eks.
stolperne på begge sider af porten; eller De bør indsætte et stykke træ
på hvert sted, såfremt de monteres i murværkskonstruktion.
Den usynlige lysstråles bane må ikke spærres. Ingen del af
garageporten (køreskinner, fjedre, hængsler, portruller eller andet
beslag) må afbryde strålen, mens porten lukkes. Såfremt den gør
dette, bør De benytte et stykke træ til at udbygge hvert
sensormonteringssted til den påkrævede minimums-dybde for
lysstrålens frigang.

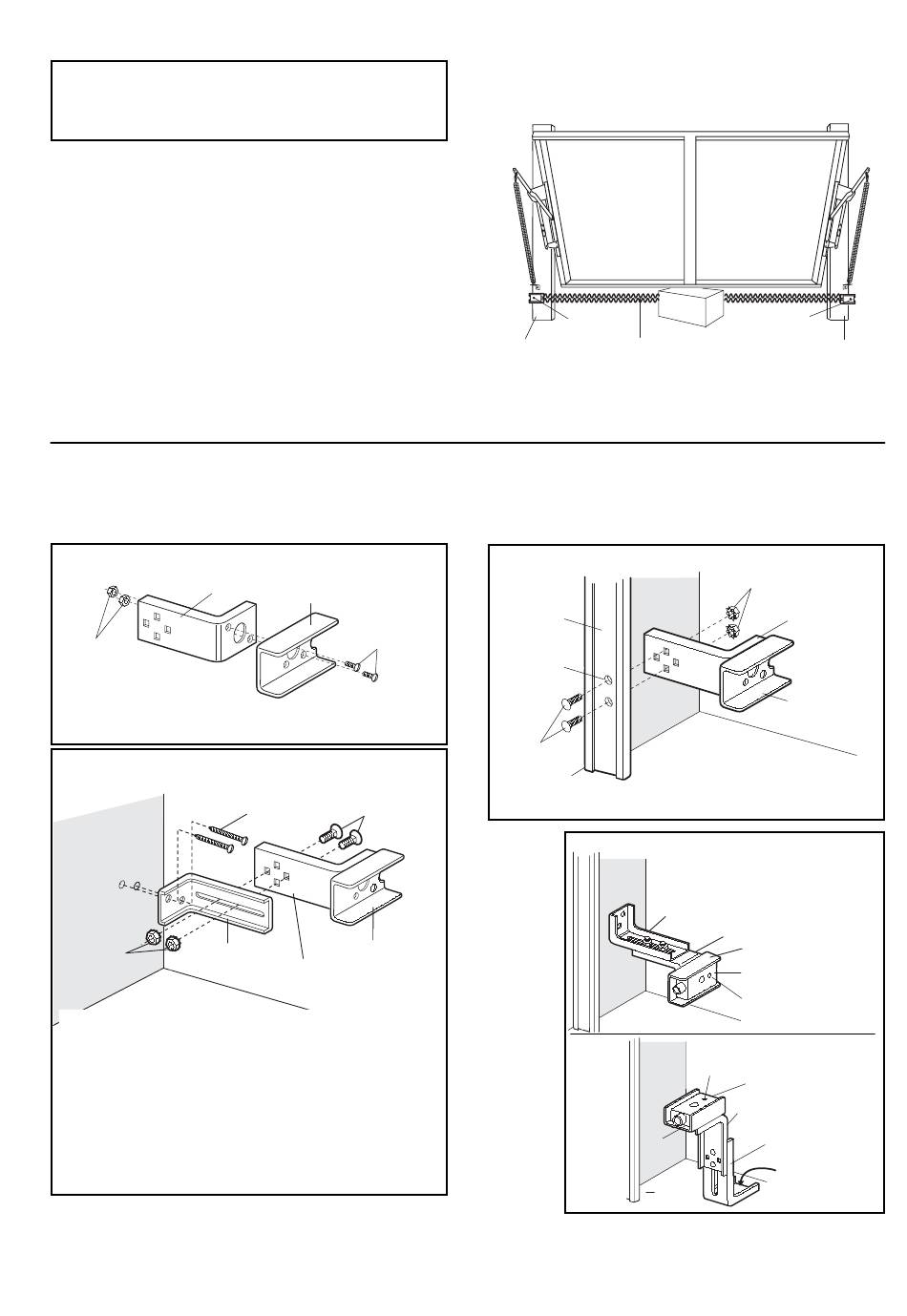

Figur 2, 3 og 4 viser den anbefalede samling af konsol(ler) og "C"-kappe, med henblik på at sensorerne installeres på væggen på begge
sider af garageporten, som vist eller på selve garageportens køreskinner.
Figur 5 er variationer, som måske bedre passer til Deres installationskrav. Kontrollér, at kapper og konsoller er rettet op, således at
sensorerne vil vende imod hinanden tværs over garageporten.
Montage
Monteringskonsol
med firkantede huller
#10-32
møtrikker
• Monter "C" kappen på monteringskonsollen med forkantede
huller, ved hjælp af vist her.
Montage på garagevæg
Garagevæggens
inderside
Monteringskonsol
1/4"-20
med rille
møtrikker
• Forbind hver del til en rillekonsol, ved hjælp af beslaget som vist.
Benyt konsollernes monteringshuller som skabelon for at finde og
boring af 2 huller med 4,8mm diameter for fastgørelse af konsollen.
• Fastgør konsoldelene med 1/4"x1-1/2" franske skruer, som vist.
• Fastgør ma monteringskonsollen med de firkantede huller til
konsollen med de lange riller, med de medfølgende bolte som vist.
• Juster så i begge sider konsollen op i samme højde samt
afstand ud fra væggen, så sensorstrålen kan gå forbi evt.
beslag eller andre hindringer.
• Spænd til slut møtrikkerne sikkert og godt fast.
Fremgangsmåden er ens for hejseporte og vippeporte.
SAMLING OG MONTAGE
FIGUR 2
"C"-kappe
#10-32x3/8"
bolte
FIGUR 3
1/4-20x1/2"
bræddebolte
1/4x1-1/2"
(med firkantet krave)
franske bolte
"C"-kappe
Monteringskonsol
med firkantede huller
Sensor-
enhed
Beskyttelesområde
Garagens
for usynlig lysstråle
venstre side
FIGUR 1: Porten set fra indv. side
Montage på garageportens køreskinner
Garage-
portens
Bor
9,5mm
huller
1/4-20x1/2"
bræddebolte
• Fjern rillekonsollen. Bor 9,5mm huller i hvert spor og spænd
beslaget vist i sikkert fast.
Garage-
væggens
inderside
16-DA
Sensor-
enhed
1/4"-20
møtrikker
Garage-
Monteringskonsol
væggens
med firkantede huller
inderside
"C"-formet
Alternativ
vægmontering
Monterings-
konsol
Monterings-
med rille
konsol med
firkantede huller
"C"-kappe
Sensor
Indikatorlys
Garagegulv
Alternativ
Garage-
gulvmontering
væggens
Indikatorlys
inderside
Sensor
Monteringskonsol
med firkantede huller
Monteringskonsol
med rille
"C"-
Fastgøres med
kappe
betonankre
(medfølger ikke)
Garage-
gulv
Garagens
højre side
FIGUR 4
kappe
FIGUR 5
