allnatura Madea Aufbauanleitung

Aufbauanleitung Balkenbett "Madea"
Aufbauanleitung Balkenbett
Instructions de montage lit poutre « Madea »
Instructions de montage lit poutre
Montage-instructies voor balkenbed "Madea"
Montage-instructies voor balkenbed

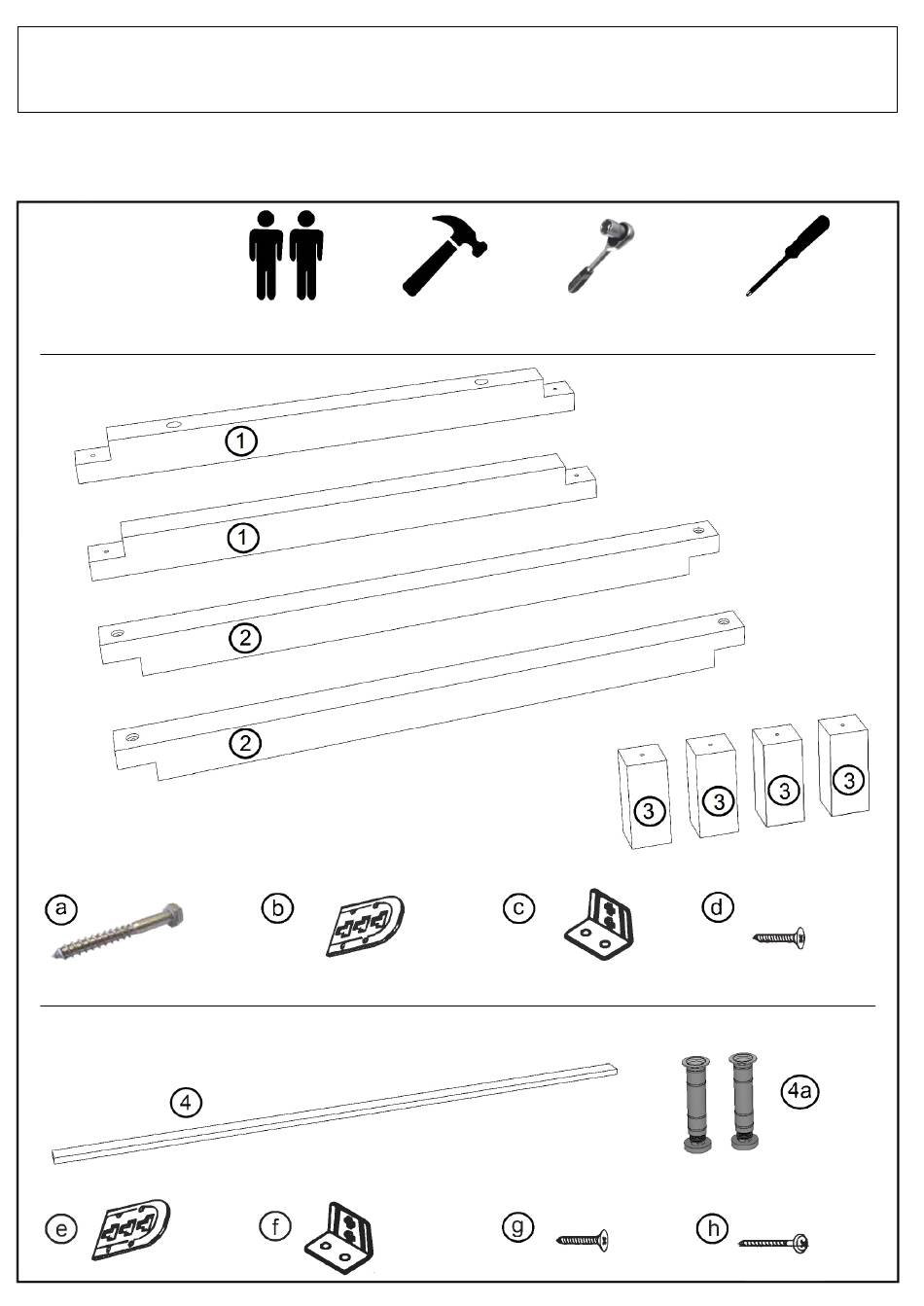

Stückliste •
Stückliste • Liste depiéces
Liste de pièces
Benötigt werden:
Benötigt werden:
Sont nécessaires:
Sont nécessaires:
Vereist zijn:
Vereist zijn:
Sechskantschraube
Sechskantschraube
Vis hexagonale
Vis hexagonale
Zeskantbout
Zeskantbout
x 4
Zusätzliche Beschläge ab Bettbreite 160 cm für den Mittelholm (4):
Zusätzliche Beschläge ab Bettbreite
Ferrures supplémentaires à partir d'une largeur de lit de 160 cm pour la barre centrale (4):
Ferrures supplémentaires
Extra beslag vanaf bedbreedte 160 cm voor de middenbalk (4):
Extra beslag vanaf bedbreedte
Halterung Rahmen
Halterung Rahmen
Support cadre
Support cadre
Frame beugel
Frame beugel
x 4
"Madea"
Madea »
"Madea "
•
Onderdelenlijst
Onderde/en/ijst
2 Personen
2 Personen
2 personnes
2 personnes
2 personen
2 personen
2
Lattenrosthalterung
Lattenrosthalterung
Support de sommier à lattes
Support de sommier å lattes
Lattenbodemsteun
Lattenbodemsteun
x 6
160 cm für den Mittelholm
å partir d'une largeur de lit de 160 cm pour Ia barre centrale (4):
160 cm voor de middenbalk
Halterung Steg
Halterung Steg
Support de la barre
Support de Ia barre
Balkbeugel
Balkbeugel
x 2
Hammer Ratsche mit Nuss
Hammer Ratsche
Marteau Clé à cliquet avec douille
Marteau Clé å cliquet avec douille
Hamer Ratel met draaiend handvat
Hamer Ratel met
Lattenrostauflage
Lattenrostauflage
Fixation de sommier à lattes
Fixation de sommier
Lattenbodem drager
Lattenbodem drager
c
x 6
(4):
(4):
Schraube (4x16 mm)
Schraube (4x 16 mm)
Vis (4x16 mm)
Vis (4x16 mm)
Schroef (4x16 mm)
Schroef 4x16 mm)
x 12
x
Schraubendreher
mit Nuss Schraubendreher
Tournevis
Tournevis
Schroevendraaier
draaiend handvat Schroevendraaier
•Ein Element (1) wird bei der Variante mit
• Ein Element (I) Wird bei der Variante mit
Kopfteil mit Bohrungen für dieses geliefert.
Kopfteil mit Bohrungen für dieses geliefert.
•Un élément (1) est livré dans la variante
•Un élément (1) est livré dans Ia variante
avec tête de lit avec des trous pour celle-ci.
avec téte de lit avec des trous pour celle-ci.
•Eén element (1) wordt geleverd met gaten
• Eén element (1) wordt geleverd met gaten
voor de hoofdbordversie.
voor de hoofdbordversie.
Schraube (4x16 mm)
Schraube
Vis (4x16 mm)
lattes Vis (4x16 mm)
Schroef (4x16 mm)
Schroef (4x16 mm)
O
Schraube (4x20 mm)
Schraube (4x20 mm)
Vis (4x20 mm)
Vis (4x20 mm)
Schroef (4x20 mm)
Schroef 4x20 mm)
h
12
SEITE 1
SEITE I
Page 1
Page 1
Pagina 1
Pagina 1
(4x16 mm)
x 24
Stützfüße
Stützfüße
Pieds de support
Pieds de support
Steunpoten
Steunpoten
x 4
